一、管道元件公稱尺寸 DN
在線亞洲日產一區二區:管道元件公稱尺寸DN應符合GB/T1047-2005《管道元件DN(公稱尺寸）的定義和選用》的規定。GB/T1047-2005適用于使用DN標識的相關標準中規定的管道元件。（也可以使用與該標準不同的其他標識尺寸方法，例如螺紋、壓配、承插焊或對焊端的管道元件，或用NPS(公稱管子尺寸）、OD(外徑）、ID(內徑）或G(管螺紋尺寸標記）等標識的管道元件。）
1. 定義
DN是指用于管道(dao)系(xi)統(tong)元(yuan)(yuan)件(jian)（包括法蘭及墊片等零件(jian)）。的(de)字(zi)母(mu)(mu)和(he)數(shu)(shu)字(zi)組(zu)合(he)的(de)尺寸(cun)標(biao)(biao)識。它由字(zi)母(mu)(mu)DN和(he)后(hou)(hou)跟無因(yin)次的(de)整數(shu)(shu)數(shu)(shu)字(zi)組(zu)成。這(zhe)個數(shu)(shu)字(zi)與(yu)端(duan)部(bu)連接的(de)內(nei)徑或外(wai)徑（用單位mm表示）等特(te)征尺寸(cun)直接相關(guan)。（1. 除(chu)在相關(guan)標(biao)(biao)準中另有規定，字(zi)母(mu)(mu)DN后(hou)(hou)面的(de)數(shu)(shu)字(zi)不代表測(ce)量值，也不能(neng)用于計算(suan)目的(de)。 2. 采用DN標(biao)(biao)識系(xi)統(tong)的(de)那些(xie)標(biao)(biao)準，應給出與(yu)管道(dao)元(yuan)(yuan)件(jian)的(de)尺寸(cun)的(de)關(guan)系(xi)，例如DN/OD或DN/ID。）
2. DN 系列

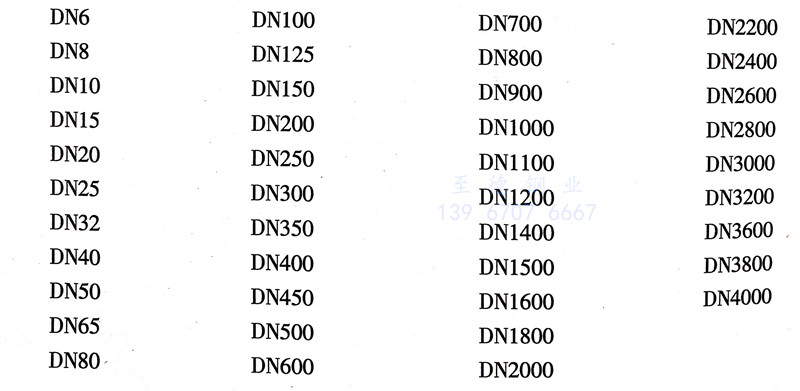

優先選(xuan)用的(de) DN 數(shu)值如下：
二 、管道元件公稱(cheng)壓力(li) PN
管道元件公稱(cheng)壓力(li)(li)PN應符合GB/T1048-2005《管道元件PN(公稱(cheng)壓力(li)(li)）的定(ding)(ding)義和選用》的規(gui)定(ding)(ding)。該標(biao)準適用于(yu)使用PN標(biao)識的相關標(biao)準中規(gui)定(ding)(ding)的管道元件。
1. 定義(yi)
PN是指(zhi)與管道系統元件(jian)（包括法蘭及墊片(pian)等零件(jian)）的(de)(de)力學性(xing)能(neng)和尺寸特(te)性(xing)相關、用于參考的(de)(de)字(zi)母和數(shu)字(zi)組合的(de)(de)標識，它由字(zi)母PN和后跟量綱一(yi)的(de)(de)數(shu)字(zi)組成。
注：a. 字(zi)母PN后跟的數(shu)字(zi)不(bu)代表測量值(zhi)，不(bu)應用于計算目(mu)的，除非在(zai)有關標(biao)準中另(ling)有規定。
b. 除與相關(guan)的管道(dao)元件標(biao)準有關(guan)聯外，術語PN不(bu)具(ju)有意(yi)義。
c. 管(guan)道元(yuan)件許(xu)用壓(ya)力(li)取決(jue)于(yu)元(yuan)件的PN數值、材料(liao)和(he)設計以及允許(xu)工作溫度。許(xu)用壓(ya)力(li)在相應標準的壓(ya)力(li)－溫度等級(ji)表中給出。
d. 具有同(tong)(tong)樣PN和DN數值的(de)所有管道(dao)元件(jian)同(tong)(tong)與其相配(pei)的(de)法蘭(lan)或法蘭(lan)管件(jian)應具有相同(tong)(tong)的(de)配(pei)合尺寸。
2. PN系(xi)列

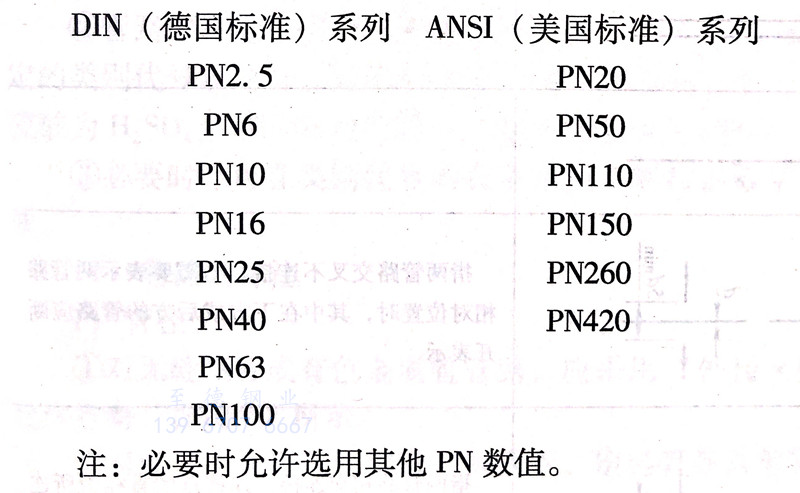

PN 數(shu)值應從以下系(xi)列選擇 ：
三、管路系(xi)統的圖形(xing)符號
1. 管路

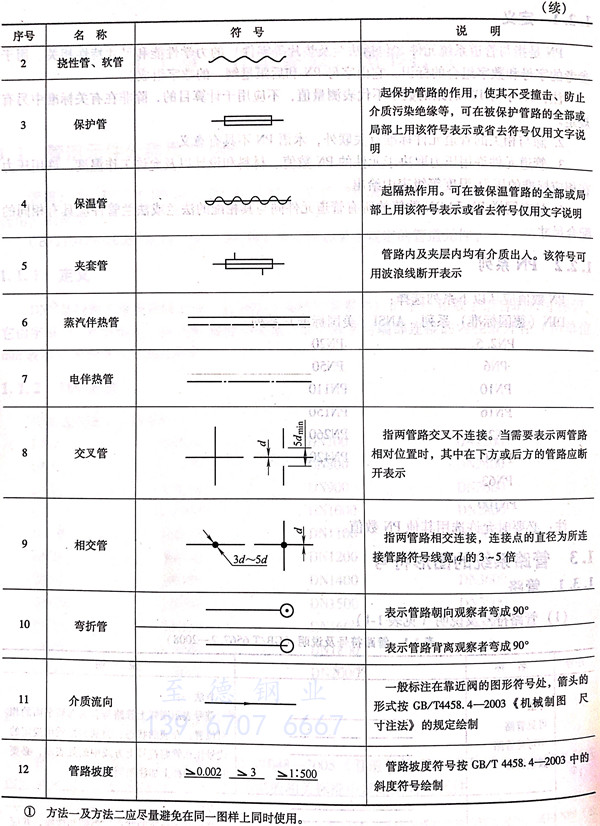

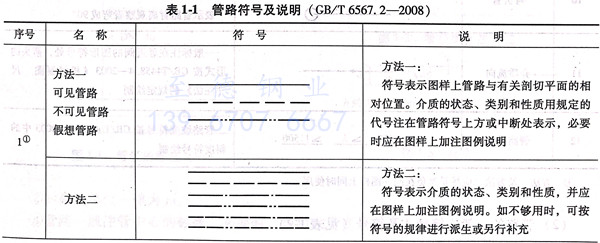

A. 管路符(fu)號及說明（見表 1-1 ）

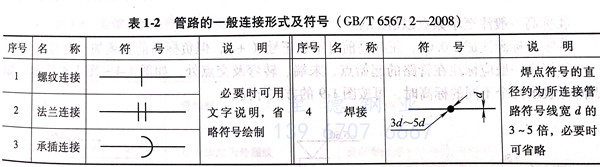

B. 管路的一(yi)般連接型式及符號（見表 1-2）
C. 管路中常用(yong)介質(zhi)的類別代號
①. 管路中常用介質的類別代號見表 1-3
②. 管路中其他介質的類別代號用相應的英語名稱的第一位大寫字母表示，如與1條中規定的類別代號重復時，則用前兩位大寫字母表示。也可采用該介質化合物化學式符號（如硫酸為 H2O4）或國際通用代號（如聚氯乙烯為 PVC）表示其類別。
③. 必要時(shi)，可在類別代號的(de)右下角注上阿拉伯數字，以區別該類介質(zhi)的(de)不(bu)同狀態(tai)和(he)性質(zhi)。
D. 管路的標注
a. 管徑

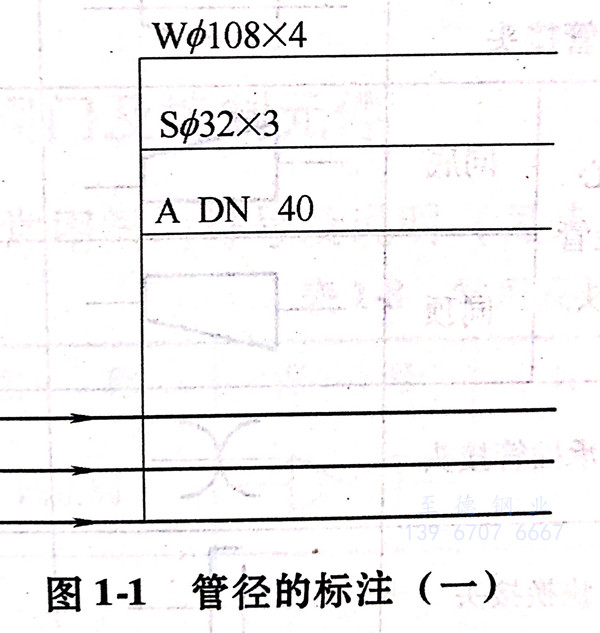

①. 對無縫鋼(gang)管或有(you)色金屬管管路，應采用“外(wai)徑x壁厚”標注，如(ru)φ108x4,其中Φ 允(yun)許省略，如(ru)圖1-1所示(shi)。
②. 對輸送水或煤氣的(de)鋼管(guan)、鑄鐵管(guan)、塑料管(guan)等其他管(guan)路(lu)應采用(yong)公稱通徑“DN”標(biao)注，如(ru)圖1-1及圖1-2所示。
b. 標(biao)高

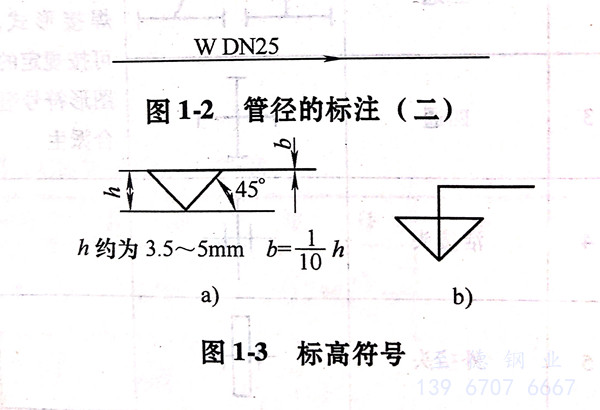

①. 標高符號一般(ban)采用(yong)圖(tu)1-3a的形式。當(dang)注寫位置不夠時，也可采用(yong)圖(tu)1-3b的形式。
②. 標高的單位(wei)一(yi)律(lv)為(wei)m.
③. 管路一般注管中心(xin)的(de)標高。必(bi)要(yao)時(shi)，也可注管底的(de)標高。
④. 標高一般注至小(xiao)數點以后二位。
⑤. 零(ling)點標(biao)高(gao)注(zhu)成±0.00,正(zheng)標(biao)高(gao)前可不加(jia)正(zheng)號（＋），但負標(biao)高(gao)前必須加(jia)注(zhu)負號（－）。

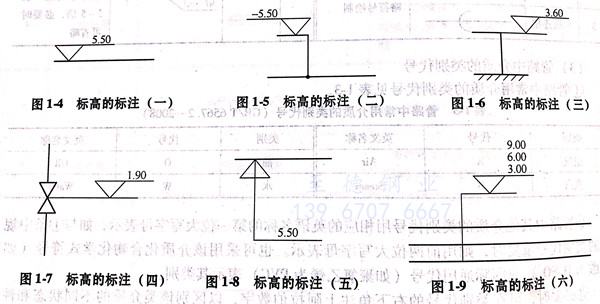

⑥. 標高(gao)(gao)一般應標注在管路的(de)起始點(dian)、末端、轉彎及交點(dian)處，如(ru)圖14~圖1-8所示，如(ru)需(xu)同時表示幾(ji)個不同的(de)標高(gao)(gao)時，可按圖1-9的(de)方式標注。
2. 管件

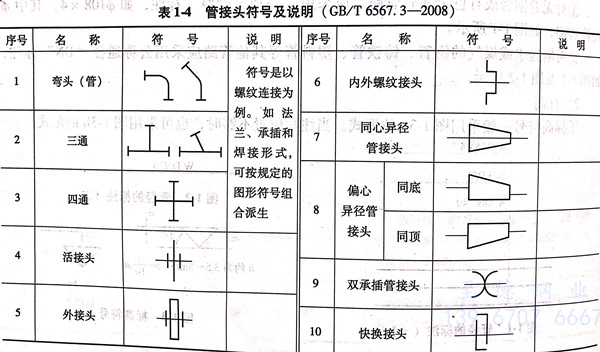

a. 管接頭符(fu)號(hao)及說明 （見表1-4 ）

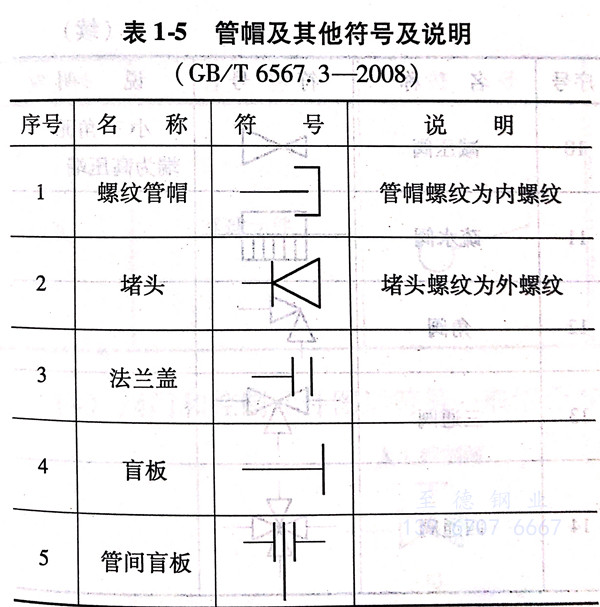

b. 管帽及其他符號及說明(ming)（見表(biao) 1-5）

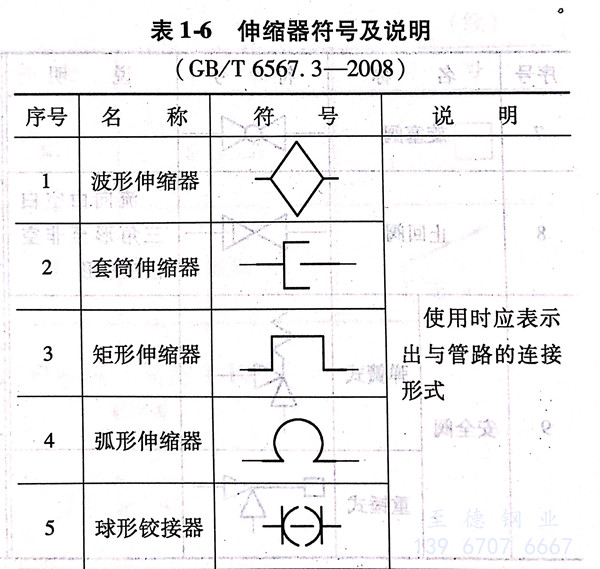

c. 伸縮器符號(hao)及說明 （見表 1-6 ）

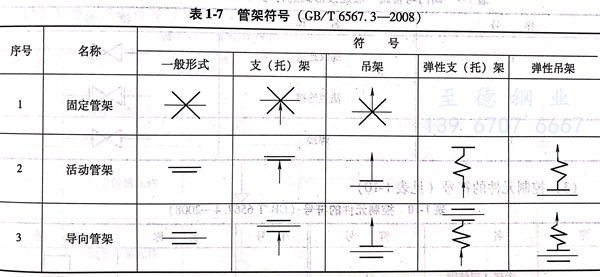

d. 管(guan)架符號(hao) （見表(biao) 1-7 ）
3. 閥門及控制(zhi)元件

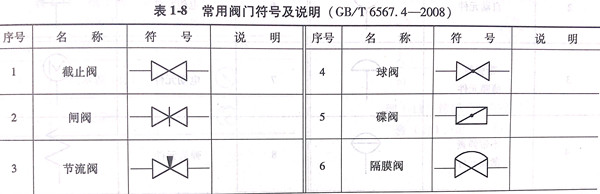

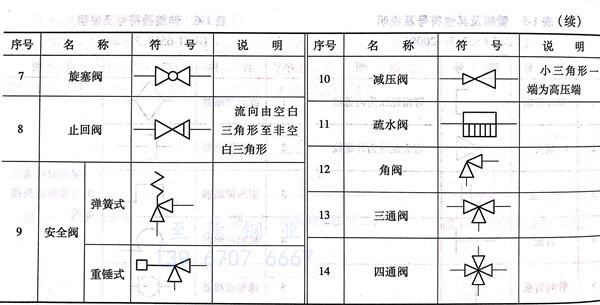

a.常(chang)用閥(fa)門符號及說明 （見表 1-8 ）

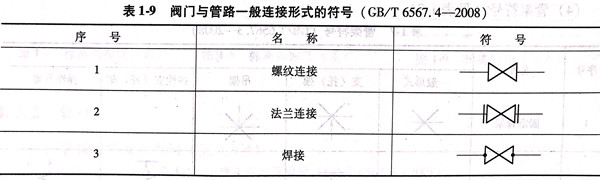

b. 閥(fa)門與管路一(yi)般連接(jie)形(xing)式的符號（見表(biao) 1-9）

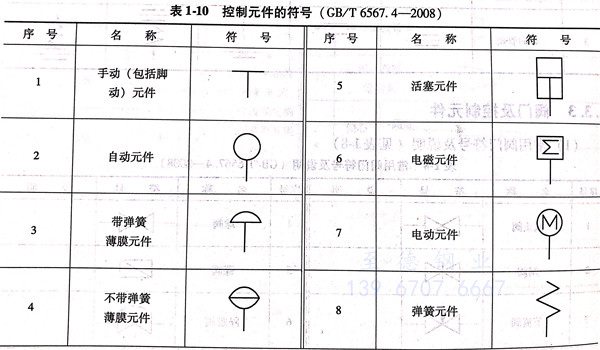

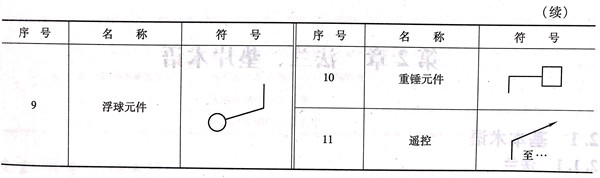

c. 控(kong)制元件的符(fu)號 （見表(biao) 1-10 ）

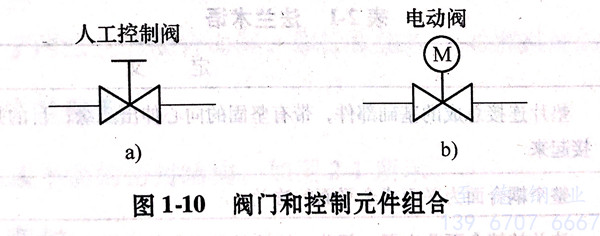

d. 閥(fa)門和控制元件圖形符(fu)號一般(ban)組合方式的示例（見(jian)圖 1-10）

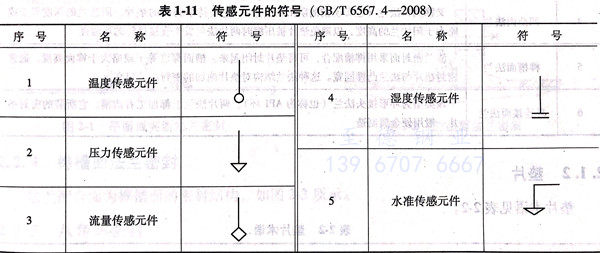

e. 傳(chuan)感元件的(de)符(fu)號（見(jian)表 1-11 ）

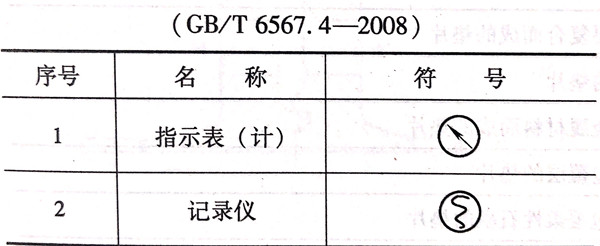

f. 指(zhi)示表（計(ji)）和記錄儀符(fu)號（見(jian)表 1-12）

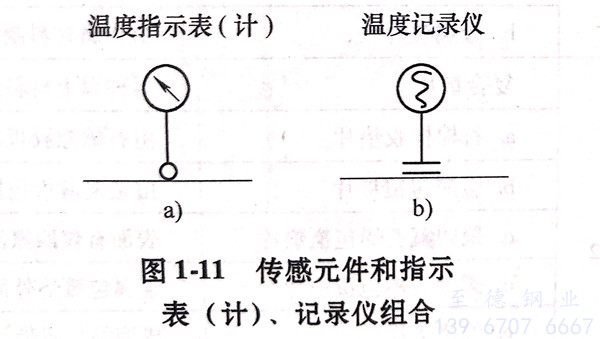

g. 傳感元件和指示(shi)表（計）、記錄儀(yi)的圖形符號組合示(shi)例（見(jian)圖 1-11）
