法蘭密封面尺(chi)寸與(yu)其相(xiang)配合的墊片尺(chi)寸直(zhi)接有(you)關。

一、歐洲法蘭體系

1. 突(tu)面(mian)、凹面(mian)／凸面(mian)、榫面(mian)／槽面(mian)法蘭密封(feng)面(mian)尺寸

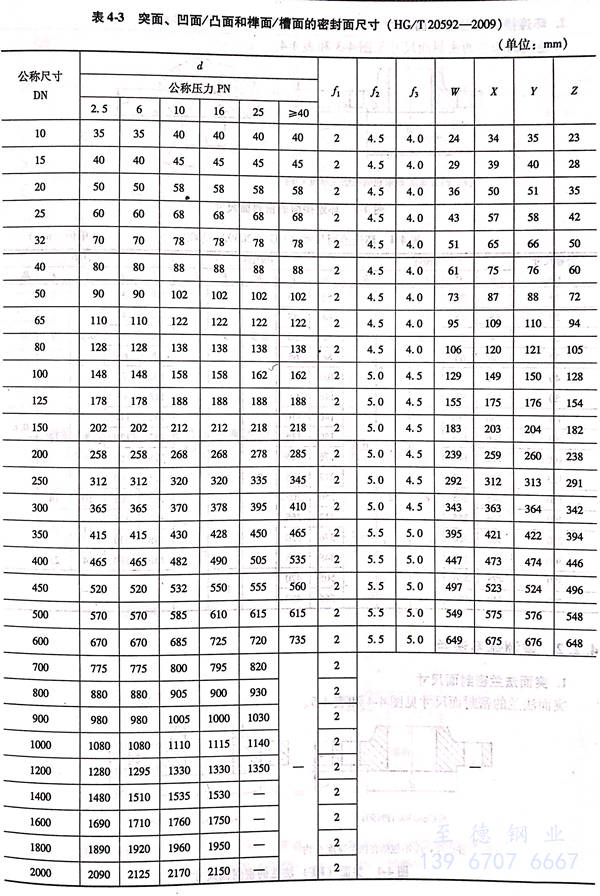

  突面(mian)、凹(ao)面(mian)／凸(tu)面(mian)、榫(sun)面(mian)／槽(cao)面(mian)法(fa)蘭密封面(mian)尺寸(cun)見圖 4-2 和 表 4-3 。

2. 環連接面法蘭密封面尺(chi)寸(cun)

 環連接(jie)面法蘭的密封面吃飯見圖(tu) 4-3 和 表 4-4 。

二(er)、美洲體(ti)系法蘭

 1. 突面法蘭密封面尺寸

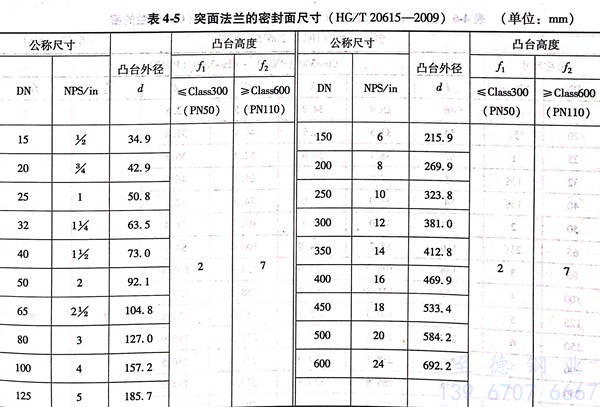

 突面法蘭的密封面尺寸(cun)見圖 4-4 和(he) 表(biao) 4-5 。

 2. 凹面／凸面、榫面／槽面法蘭密封面尺寸

 凹面（MF)/凸面（M)、榫面（T)/槽面（G)法蘭的密(mi)封面尺寸見(jian)圖4-5和表(biao)4-6。

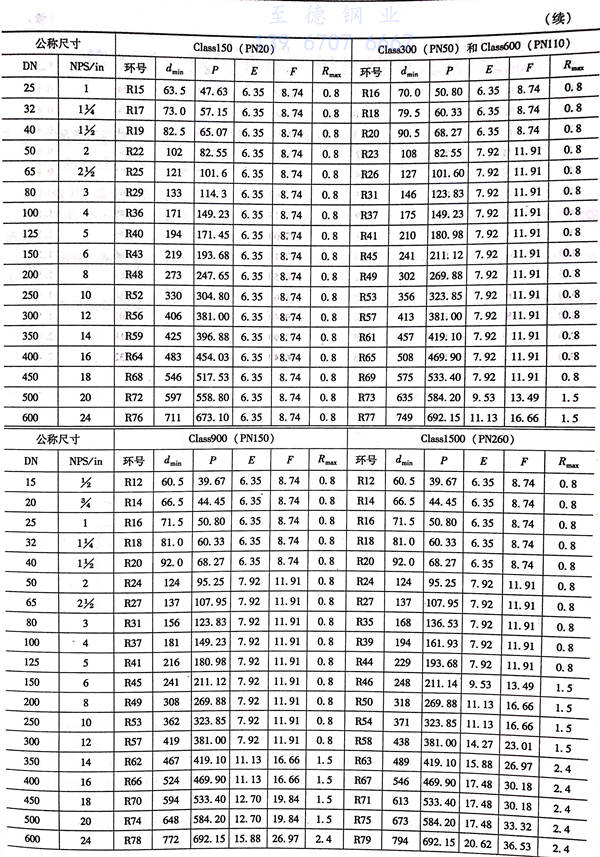

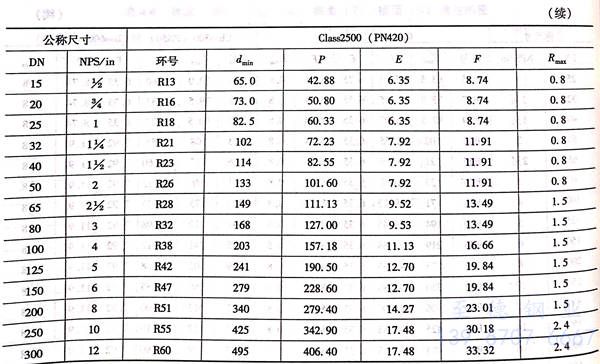

3. 環(huan)連接面(mian)(mian)法(fa)蘭密封面(mian)(mian)尺寸

環連接面(mian)法蘭密封面(mian)尺寸見(jian)圖 4-6 和 表 4-7 。
