不(bu)銹鋼管(guan)熱(re)處理主要注意事項有以下幾點：鋼管熱處理溫度及爐溫、冷卻與冷卻速度及不銹鋼(gang)管的熱處理制度。

1. 熱(re)處理(li)溫度及爐(lu)溫

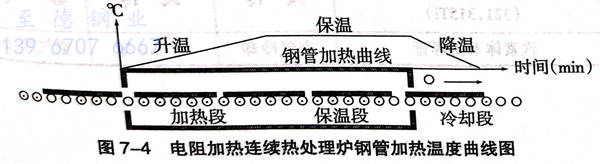

 在(zai)熱(re)(re)(re)(re)處理(li)過程(cheng)中，不銹鋼(gang)管熱(re)(re)(re)(re)處理(li)溫(wen)度及(ji)爐溫(wen)的(de)控制是非常重要的(de)（圖(tu)7-4)表7-1由(you)所(suo)列出了(le) AST-FAGERSTA 熱(re)(re)(re)(re)處理(li)爐各(ge)類鋼(gang)種的(de)熱(re)(re)(re)(re)處理(li)溫(wen)度和加熱(re)(re)(re)(re)爐各(ge)組電阻加熱(re)(re)(re)(re)溫(wen)度，在(zai)熱(re)(re)(re)(re)處理(li)時(shi)應(ying)照此嚴格(ge)控制，以保證熱(re)(re)(re)(re)處理(li)效果。

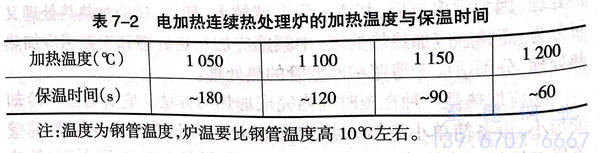

 電(dian)加(jia)熱(re)連續(xu)熱(re)處(chu)理爐的加(jia)熱(re)溫度與(yu)保溫時間見表7-2。

2. 冷卻與冷卻速度(du)

 為了防止(zhi)碳化鉻的(de)析(xi)出，對固熔(rong)處(chu)理的(de)不銹鋼(gang)管，必(bi)須進(jin)行快速(su)冷卻。當不銹鋼(gang)管的(de)溫度(du)在1000℃~600℃之間，冷卻速(su)度(du)為5℃/s,即兩分鐘內一定要(yao)降到600℃以(yi)下，可以(yi)防止(zhi)鉻的(de)碳化物析(xi)出，同時也避免(mian)了σ相(xiang)的(de)析(xi)出，可防止(zhi)高Cr-Mo鋼(gang)較高的(de)脆性的(de)產生。

 其他形式(shi)熱(re)處(chu)理(li)的(de)冷卻方(fang)式(shi)，按照熱(re)處(chu)理(li)工(gong)藝要(yao)求實施。

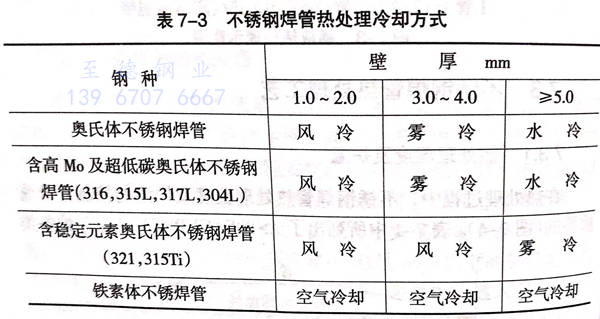

 不銹(xiu)鋼(gang)(gang)管按鋼(gang)(gang)種(zhong)和壁厚選擇冷(leng)卻方式，見表7-3。

3. 不銹鋼焊管的熱處理制度

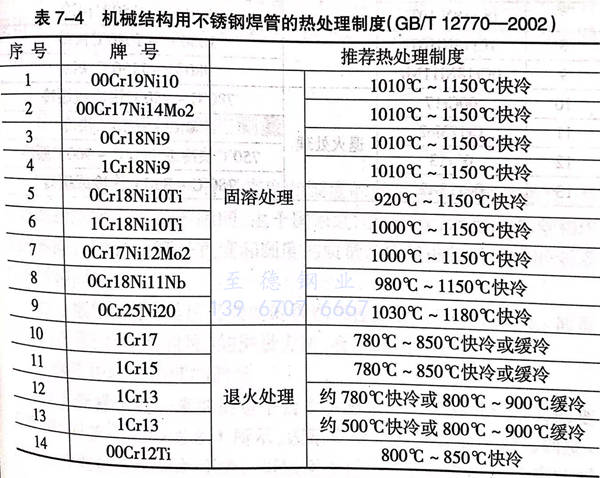

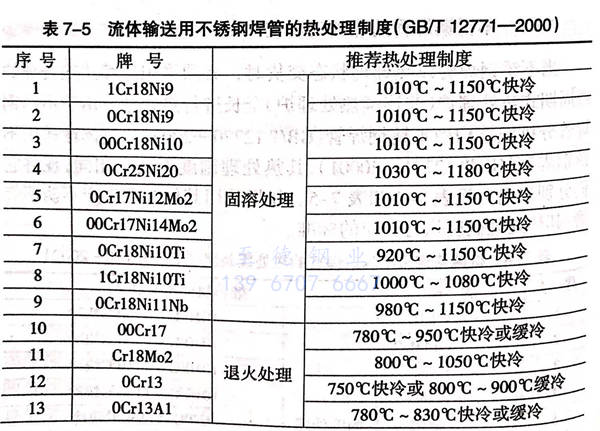

 當不(bu)銹(xiu)(xiu)(xiu)鋼管(guan)以熱(re)處(chu)(chu)(chu)理(li)(li)狀態(tai)交貨時，必須采(cai)用(yong)連續式熱(re)處(chu)(chu)(chu)理(li)(li)爐或周(zhou)期式熱(re)處(chu)(chu)(chu)理(li)(li)爐（非(fei)連續熱(re)處(chu)(chu)(chu)理(li)(li)爐）全長進行熱(re)處(chu)(chu)(chu)理(li)(li)。由(you)于(yu)不(bu)銹(xiu)(xiu)(xiu)鋼焊管(guan)分機(ji)械結構用(yong)不(bu)銹(xiu)(xiu)(xiu)鋼焊管(guan)（GB/T 14976-2002)和(he)流體輸送用(yong)不(bu)銹(xiu)(xiu)(xiu)鋼管(guan)（GB/T 14975 -2002),其熱(re)處(chu)(chu)(chu)理(li)(li)制(zhi)度不(bu)完(wan)全相同，現將(jiang)它(ta)們(men)分別列出，見(jian)表7-4和(he)表7-5.如果采(cai)用(yong)其他標(biao)準(zhun)生產(chan)不(bu)銹(xiu)(xiu)(xiu)鋼焊管(guan)，其熱(re)處(chu)(chu)(chu)理(li)(li)制(zhi)度執行相應的標(biao)準(zhun)。
