不銹鋼在線亞洲日產一區二區:管道補償器安裝主要有自然補償器安裝、波紋補償器安裝、套筒式補償器安裝和球形補償器安裝這三大類。

 1. 自然補償器(qi)安裝

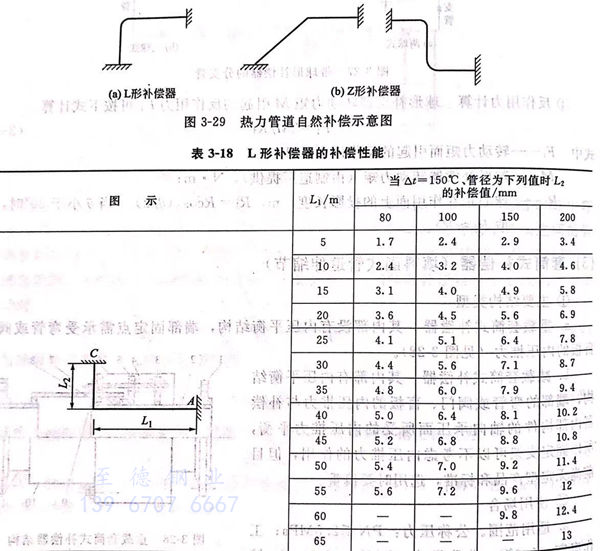

 自(zi)然補償(chang)器有(you)L形(xing)、Z形(xing)及(ji)方(fang)形(xing)3種(zhong)，管(guan)段(duan)中(zhong)90°~150°彎(wan)管(guan)稱(cheng)為L形(xing)補償(chang)器，管(guan)段(duan)中(zhong)兩(liang)個相(xiang)反方(fang)向90°彎(wan)管(guan)稱(cheng)為Z形(xing)補償(chang)器，結構如圖(tu)3-29所示。L形(xing)補償(chang)器的補償(chang)性能如表3-18所示。

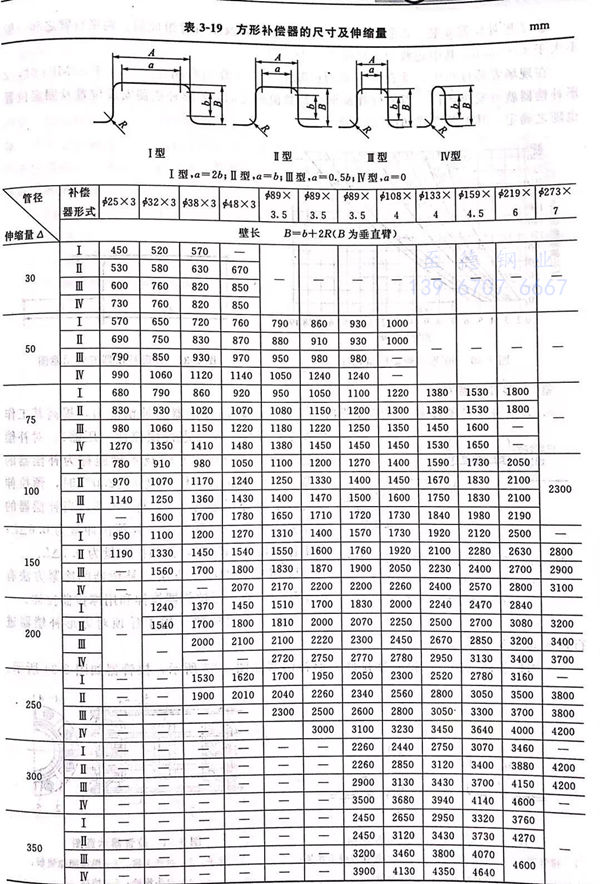

 方(fang)形補償器是由同(tong)一平面內4個90°彎(wan)管(guan)(guan)構(gou)成的，依(yi)靠彎(wan)管(guan)(guan)變形來(lai)消除(chu)熱(re)應力及(ji)補償熱(re)伸(shen)長，其(qi)材質與所在管(guan)(guan)道(dao)相同(tong)。方(fang)形補償器有四種結構(gou)形式，其(qi)尺寸及(ji)伸(shen)縮量如(ru)表3-19所示。

  ①. L形(xing)補(bu)償(chang)器(qi)安裝(zhuang)  L形(xing)補(bu)償(chang)器(qi)只要能確定(ding)好兩端(duan)的(de)固定(ding)支架(jia)，就(jiu)可使其起到(dao)熱伸長(chang)的(de)作用。L形(xing)補(bu)償(chang)器(qi)的(de)長(chang)臂長(chang)度(du)一般不超過20~25m。

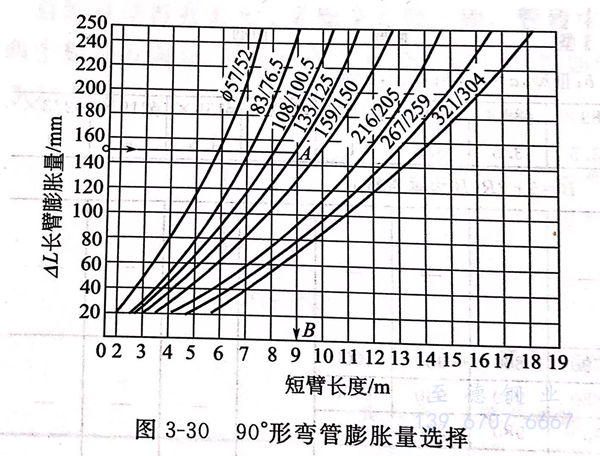

      L形補償(chang)器短臂可以用查圖(tu)方法求(qiu)得，如圖(tu)3-30所示(shi)。

       當L形補償器的長、短臂(bei)確(que)定后，固定支架的位置也就確(que)定了，就可進行安裝。

  ②. Z形補(bu)償器(qi)安裝(zhuang) Z形補(bu)償器(qi)是由兩個(ge)平(ping)行(xing)(xing)臂(bei)及垂直臂(bei)組(zu)成的。兩平(ping)行(xing)(xing)臂(bei)之和(he)一(yi)般不(bu)大于40~50m,其中短臂(bei)約占總長的1/4~1/2。

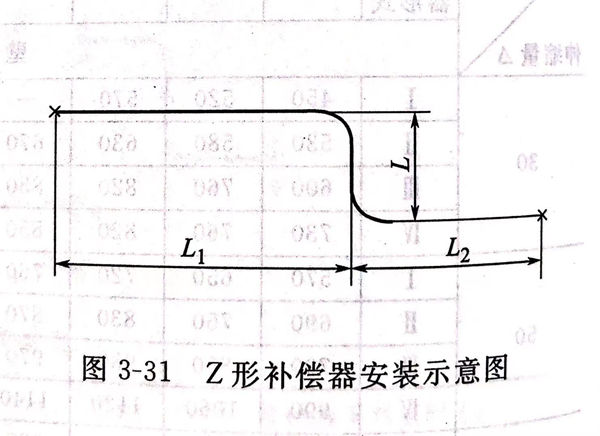

  在現場安(an)裝(zhuang)過程中(zhong)，垂直臂(bei)(bei)一般為已(yi)知數(shu)，當(dang)計算出彎(wan)曲應(ying)力不(bu)大(da)于80MPa時(shi)，Z形補償器(qi)就可安(an)全運行(xing)。當(dang)平行(xing)臂(bei)(bei)及垂直臂(bei)(bei)數(shu)值(zhi)確(que)定(ding)后，Z形補償器(qi)安(an)裝(zhuang)位置(zhi)及固定(ding)位置(zhi)也隨之(zhi)確(que)定(ding)。其安(an)裝(zhuang)方式(shi)如圖(tu)3-31所(suo)示。

  ③. 方(fang)形補償器安裝(zhuang)

    a. 方形補償(chang)器的冷緊

     方(fang)形補(bu)(bu)(bu)償(chang)器(qi)(qi)安裝前(qian)，為(wei)(wei)增(zeng)加(jia)補(bu)(bu)(bu)償(chang)器(qi)(qi)的補(bu)(bu)(bu)償(chang)能力，提高(gao)其工(gong)作(zuo)的安全可靠性，需要(yao)進(jin)行預拉(la)(la)伸（壓縮）。對補(bu)(bu)(bu)償(chang)器(qi)(qi)進(jin)行冷拉(la)(la)（或(huo)冷壓）的技術措施稱(cheng)為(wei)(wei)補(bu)(bu)(bu)償(chang)器(qi)(qi)的冷緊。當補(bu)(bu)(bu)償(chang)器(qi)(qi)的工(gong)作(zuo)溫(wen)度t≤250℃時，預拉(la)(la)伸量(liang)為(wei)(wei)補(bu)(bu)(bu)償(chang)器(qi)(qi)補(bu)(bu)(bu)償(chang)量(liang)的1/2,即(ji)ΔL/2;當補(bu)(bu)(bu)償(chang)器(qi)(qi)的工(gong)作(zuo)溫(wen)度為(wei)(wei)250~450℃時，其預拉(la)(la)伸量(liang)為(wei)(wei)0.6ΔL;當工(gong)作(zuo)溫(wen)度t>450℃,其預拉(la)(la)伸量(liang)為(wei)(wei)0.7ΔL.

    b. 補償器的(de)冷(leng)緊方(fang)法

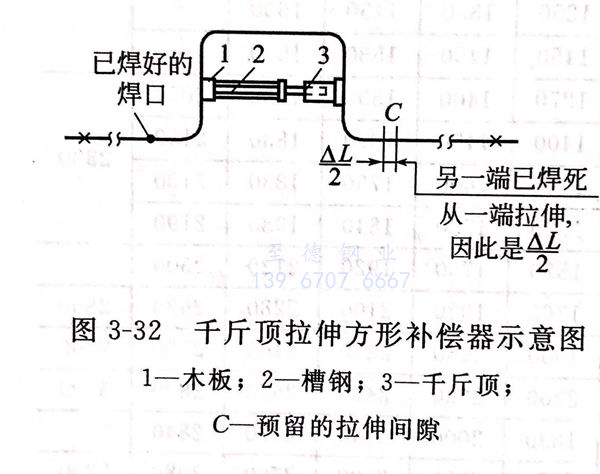

    · 用千斤頂拉伸(shen)  用千斤頂對(dui)方形補償(chang)器進(jin)行拉伸(shen)如圖 3-32所示。

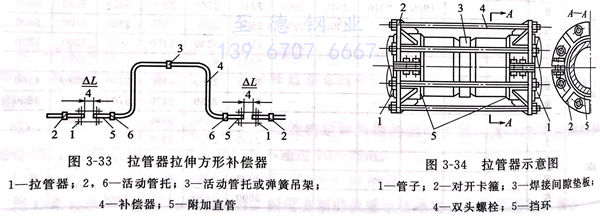

    · 用拉(la)(la)(la)管器(qi)拉(la)(la)(la)伸  用拉(la)(la)(la)管器(qi)拉(la)(la)(la)伸方形補償器(qi)如圖 3-33所(suo)(suo)示(shi)，拉(la)(la)(la)管器(qi)如圖 3-34 所(suo)(suo)示(shi)。

    采用帶螺(luo)栓的(de)(de)(de)(de)(de)拉(la)管(guan)器(qi)進行(xing)拉(la)伸，是(shi)將一塊(kuai)(kuai)(kuai)厚度等于預拉(la)伸量的(de)(de)(de)(de)(de)木(mu)(mu)塊(kuai)(kuai)(kuai)或木(mu)(mu)墊(dian)圈類的(de)(de)(de)(de)(de)物品放在(zai)(zai)冷(leng)拉(la)接(jie)口(kou)(kou)間隙(xi)中，再在(zai)(zai)接(jie)口(kou)(kou)兩側的(de)(de)(de)(de)(de)管(guan)壁上(shang)(shang)分(fen)別焊上(shang)(shang)擋環，然后把拉(la)管(guan)器(qi)的(de)(de)(de)(de)(de)拉(la)爪卡在(zai)(zai)擋環上(shang)(shang)，在(zai)(zai)拉(la)爪孔(kong)內穿(chuan)入(ru)加(jia)長雙頭螺(luo)栓，用螺(luo)母(mu)上(shang)(shang)緊(jin)，并將木(mu)(mu)塊(kuai)(kuai)(kuai)夾(jia)緊(jin)。待管(guan)道上(shang)(shang)其他(ta)部件全部安裝(zhuang)好后，把冷(leng)緊(jin)口(kou)(kou)的(de)(de)(de)(de)(de)木(mu)(mu)墊(dian)拿掉，勻稱地擰緊(jin)螺(luo)母(mu)，使(shi)接(jie)口(kou)(kou)間隙(xi)達到(dao)焊接(jie)時的(de)(de)(de)(de)(de)對(dui)口(kou)(kou)要(yao)求(qiu)。

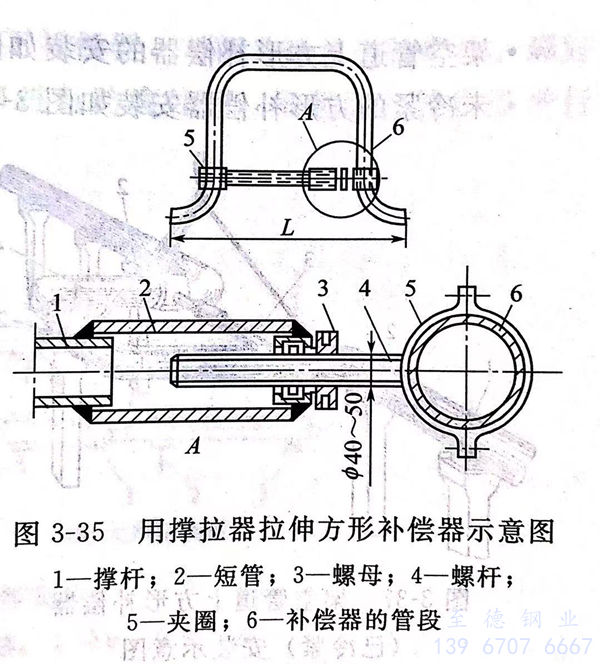

    · 用撐拉(la)器拉(la)伸(shen)  用撐拉(la)器拉(la)伸(shen)方形補償器如圖3-35所示。

   c. 補(bu)償器的(de)安裝(zhuang)

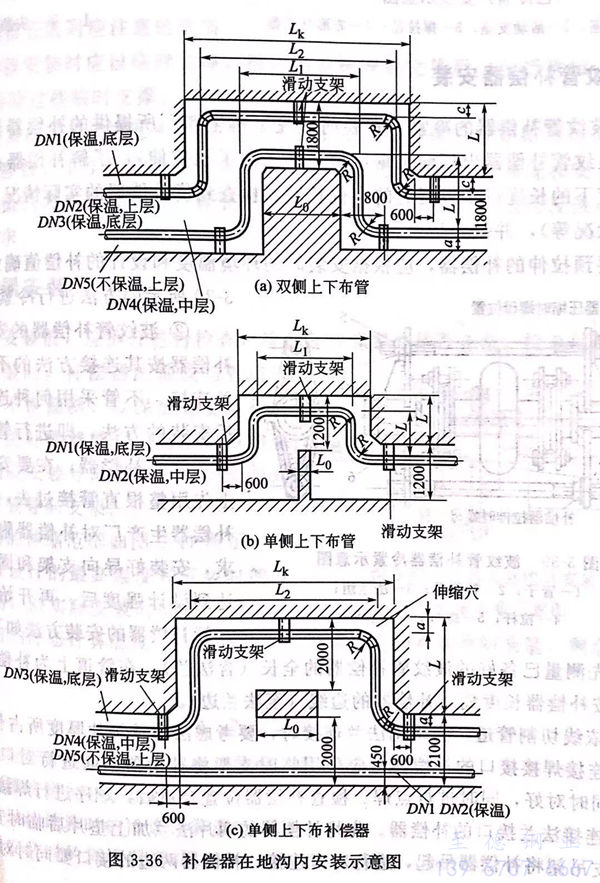

  · 在地溝內(nei)補償(chang)器安裝如圖3-36所示(shi)。

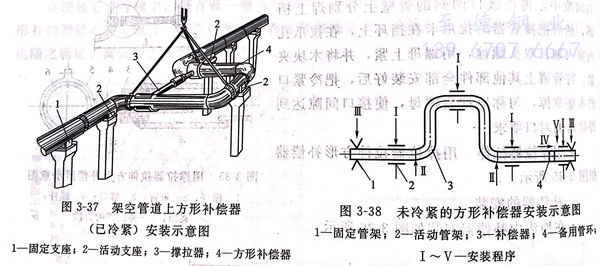

  · 架(jia)空(kong)管道(dao)上方形補償(chang)器的安裝如圖3-37所示。

  · 未冷緊的(de)方形(xing)補償(chang)器安裝(zhuang)如圖3-38所示。

  2. 波紋管補償器安裝

   ①. 波紋管補償器的冷緊

   安裝前(qian)應先了(le)解(jie)生產廠所(suo)提供的補(bu)(bu)償(chang)器(qi)預拉(la)伸情況（有些廠家在波紋(wen)管補(bu)(bu)償(chang)器(qi)出廠前(qian)根據用戶要求已做了(le)預拉(la)伸），了(le)解(jie)補(bu)(bu)償(chang)器(qi)在最(zui)高工作溫度和最(zui)低溫度下的長度以及(ji)供貨時的定(ding)位長度，檢查到貨補(bu)(bu)償(chang)器(qi)的實際(ji)情況（長度、定(ding)桿數量(liang)及(ji)受(shou)力狀(zhuang)況等），并做好記錄。

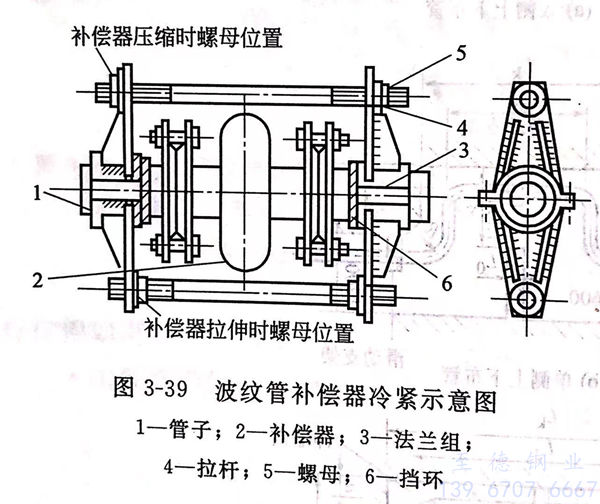

    需(xu)要(yao)預拉伸(shen)的(de)補(bu)(bu)償器，應根(gen)據(ju)安(an)裝(zhuang)時(shi)的(de)環境溫(wen)度和(he)設計的(de)補(bu)(bu)償值(zhi)確定(ding)出冷(leng)緊值(zhi)，按圖補(bu)(bu)償器壓縮時(shi)螺母位置3-39 所示的(de)方法進行(xing)冷(leng)緊。

   ②. 波(bo)紋管(guan)補償(chang)器的安裝方法

   波紋(wen)(wen)管(guan)(guan)補(bu)(bu)(bu)償(chang)(chang)器(qi)(qi)按其連(lian)接方法(fa)的(de)不同分為(wei)焊接和法(fa)蘭連(lian)接。不管(guan)(guan)采用何(he)種連(lian)接，通常都采用后(hou)安(an)裝(zhuang)的(de)方法(fa)，即進行管(guan)(guan)道(dao)安(an)裝(zhuang)時，先不安(an)裝(zhuang)波紋(wen)(wen)補(bu)(bu)(bu)償(chang)(chang)器(qi)(qi)。在(zai)要安(an)裝(zhuang)補(bu)(bu)(bu)償(chang)(chang)器(qi)(qi)的(de)位置(zhi)(zhi)上(shang)先用整根直管(guan)(guan)接過去，并按設(she)(she)計(ji)(ji)要求和補(bu)(bu)(bu)償(chang)(chang)器(qi)(qi)生產廠(chang)對(dui)補(bu)(bu)(bu)償(chang)(chang)器(qi)(qi)附近(jin)支(zhi)架的(de)設(she)(she)置(zhi)(zhi)要求，安(an)裝(zhuang)好(hao)導向支(zhi)架和固(gu)定支(zhi)架，待支(zhi)架達到設(she)(she)計(ji)(ji)強度后(hou)，再(zai)開(kai)始安(an)裝(zhuang)補(bu)(bu)(bu)償(chang)(chang)器(qi)(qi)。波紋(wen)(wen)管(guan)(guan)補(bu)(bu)(bu)償(chang)(chang)器(qi)(qi)的(de)安(an)裝(zhuang)方法(fa)如(ru)下(xia)。

   a. 先(xian)測(ce)量已備好的(de)波紋(wen)管補償器(qi)的(de)全長(chang)（含法蘭），在(zai)管道上為補償器(qi)安裝劃出定位中線(xian)，按補償器(qi)長(chang)度劃出補償器(qi)的(de)邊線(xian)（至法蘭邊）。

   b. 依線切割管(guan)道。當(dang)采用(yong)法蘭(lan)連接時，要考(kao)慮(lv)法蘭(lan)及(ji)墊片厚度所(suo)占長(chang)度。

   C. 連(lian)接(jie)焊(han)接(jie)接(jie)口(kou)的補償器(qi)，應(ying)采用(yong)臨時支架將補償器(qi)吊起(qi)進行(xing)對口(kou)，補償器(qi)兩邊的接(jie)口(kou)要同(tong)時對好，同(tong)時進行(xing)點焊(han)。檢查補償器(qi)位置合適后，順序(xu)進行(xing)焊(han)接(jie)。

   d. 連接(jie)法(fa)蘭接(jie)口的(de)補償(chang)(chang)(chang)器。先將補償(chang)(chang)(chang)器的(de)兩片法(fa)蘭加上墊片后臨(lin)時(shi)安裝(zhuang)在(zai)(zai)補償(chang)(chang)(chang)器上用(yong)臨(lin)時(shi)支吊架將補償(chang)(chang)(chang)器吊起，進行(xing)對(dui)(dui)(dui)口連接(jie)，補償(chang)(chang)(chang)器兩邊的(de)接(jie)口要同(tong)時(shi)對(dui)(dui)(dui)好，同(tong)時(shi)進行(xing)點部，在(zai)(zai)檢查(cha)補償(chang)(chang)(chang)器位置合適后，卸開(kai)法(fa)蘭螺栓，放(fang)下補償(chang)(chang)(chang)器，對(dui)(dui)(dui)兩片法(fa)蘭進行(xing)焊(han)接(jie)。焊(han)好后請理焊(han)渣，檢查(cha)焊(han)接(jie)質量，合格(ge)后再對(dui)(dui)(dui)內外焊(han)口進行(xing)防腐處理，吊起法(fa)蘭補償(chang)(chang)(chang)器進行(xing)安裝(zhuang)。

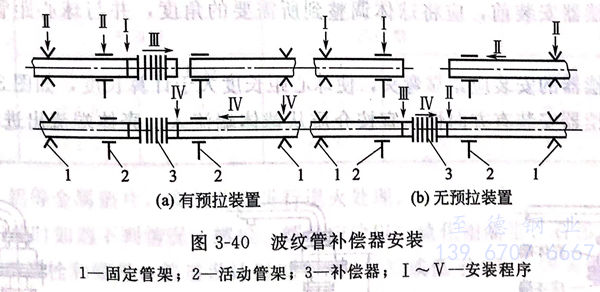

    波紋(wen)管補償器安裝如圖3-40所示。

   ③. 波紋管補(bu)償器安(an)裝時應注意的事項

   a. 波紋(wen)管補償器安裝時(shi)應(ying)設(she)臨時(shi)支(zhi)撐，待管道系統安裝完(wan)畢后（包(bao)括(kuo)吹(chui)掃、清(qing)洗和(he)水(shui)壓試驗），方可拆(chai)除這些(xie)臨時(shi)支(zhi)撐。

   b. 波紋管(guan)補(bu)償(chang)器的(de)冷緊(jin)比(bi)方形補(bu)償(chang)器顯得(de)更(geng)為重要，安裝前一定要搞清楚補(bu)償(chang)器的(de)性能、特(te)點、適用參數(shu)、工作范圍和(he)補(bu)償(chang)能力(li)，再根據施工現場的(de)實(shi)際(ji)(ji)情況和(he)安裝時的(de)環境溫度計算出冷緊(jin)值(zhi)的(de)大小進行冷緊(jin)。對(dui)于廠(chang)家已做了冷緊(jin)的(de)補(bu)償(chang)器應(ying)進行復核(he)，檢(jian)驗一下是否滿足實(shi)際(ji)(ji)需求(qiu)。

  3. 套筒式補償器安(an)裝

  套筒(tong)式補償(chang)器安(an)裝(zhuang)(zhuang)前，應(ying)(ying)拆開(kai)進(jin)行(xing)檢查，檢查其內(nei)部零件是否齊全，檢查填料是否完好和符(fu)合要(yao)求。安(an)裝(zhuang)(zhuang)時，補償(chang)器的軸線與管(guan)(guan)道軸線在(zai)同一直(zhi)線上，不得偏(pian)斜(xie)，以保證管(guan)(guan)道運行(xing)時不致(zhi)偏(pian)離(li)中(zhong)心線，使補償(chang)器能自由伸(shen)縮。雙向套筒(tong)式補償(chang)器的兩側應(ying)(ying)安(an)裝(zhuang)(zhuang)導向支架(jia)，單向套筒(tong)式補償(chang)器在(zai)伸(shen)管(guan)(guan)側安(an)裝(zhuang)(zhuang)導向支架(jia)。

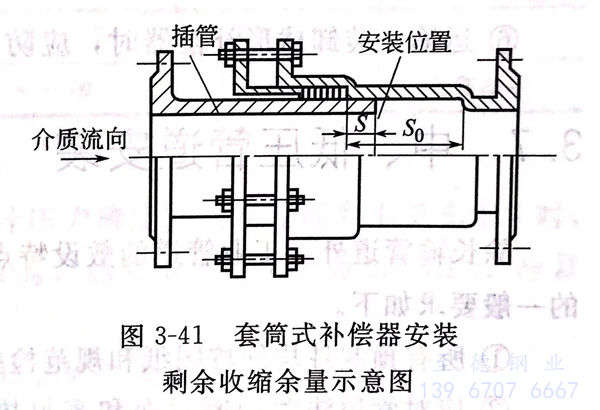

  套筒(tong)式(shi)補(bu)償(chang)器的(de)(de)伸縮(suo)范圍如圖(tu)3-41所(suo)示。補(bu)償(chang)器的(de)(de)補(bu)償(chang)值(zhi)是按(an)設計的(de)(de)最高溫度(du)和安(an)裝時的(de)(de)冷(leng)態溫度(du)計算出來的(de)(de)，但實際安(an)裝時的(de)(de)環境溫度(du)并不等于(yu)設計計算時的(de)(de)冷(leng)態計算溫度(du)，因此安(an)裝時應留有一定的(de)(de)剩余(yu)收縮(suo)余(yu)量，剩余(yu)收縮(suo)余(yu)量按(an)下式(shi)計算。

 4. 球形(xing)補償(chang)器安裝

  球形補償器安裝應符(fu)合以(yi)下規定。

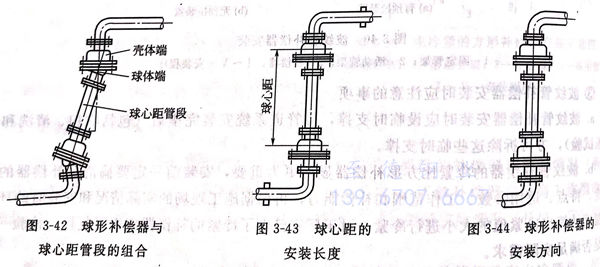

  ①. 球形補償器安(an)裝(zhuang)前，應將(jiang)球體(ti)調整到所(suo)需要的(de)角度，并與球心距管段組成一(yi)體(ti)，如圖3-42所(suo)示。

  ②. 球(qiu)形補償器的安裝應緊靠彎頭(tou)，使球(qiu)心距長(chang)度大于計算長(chang)度，如圖3-43所示(shi)。

  ③. 球形(xing)補償器安裝(zhuang)有方向(xiang)性，宜(yi)按介(jie)質從球體端流(liu)入、殼體端流(liu)出進(jin)行(xing)安裝(zhuang)，如圖3-44所(suo)示(shi)。

  ④. 垂(chui)直安裝(zhuang)球(qiu)形補償器(qi)時，殼體端(duan)應在上方。

  ⑤. 緊靠(kao)球形補(bu)償(chang)器的兩(liang)側應(ying)安裝滑動支(zhi)架，其余為導(dao)向支(zhi)架，固定支(zhi)架應(ying)按設計要(yao)求進行。

  ⑥. 運輸、裝(zhuang)卸球形補償(chang)器時(shi)，應防止碰撞，嚴禁野(ye)蠻(man)裝(zhuang)卸。
