在高壓管道檢修中，需更換的管段基本上都屬于封閉管段，在新裝設的管線中，亦必定含有封閉管段。近年來世界上一些國家推行預制管系施工法，即把一些管段和管件事先加工預裝好，在現場只是進行最后組裝和焊接，使安裝速度大大加快。這就要求必須精確、細致地進行現場測量，繪制出符合現場實際情況的施工單線圖，這樣才能保證預制的準確和現場安裝順利進行。
現場測量(liang)的(de)常(chang)用(yong)(yong)方法(fa)是掛線測量(liang)法(fa)，如(ru)能用(yong)(yong)經緯儀幫助測量(liang)，則效(xiao)果會更好。現場測量(liang)的(de)常(chang)用(yong)(yong)工具比(bi)較簡單，一般常(chang)用(yong)(yong)的(de)有(you)：
水(shui)(shui)平(ping)(ping)尺－－用以檢查掛線的水(shui)(shui)平(ping)(ping)度或坡度、管口法蘭平(ping)(ping)面(mian)的水(shui)(shui)平(ping)(ping)度或垂直度；
彎(wan)尺(chi)（直角尺(chi)）－用(yong)以(yi)測量(liang)和檢查兩根(gen)互(hu)相垂直的掛線；
丁(ding)字尺－用以檢查(cha)掛線(xian)是否為所測管子的中心線(xian)，也(ye)可(ke)用以檢查(cha)平行線(xian)和垂線(xian)；
量角(jiao)規(gui)－用以檢查掛線的(de)交(jiao)角(jiao)；
鋼尺－用以測量直線長度；
線墜(zhui)－吊線用；
粉(fen)線－掛線用。
1. 幾種典型管段(duan)的現(xian)場測量
①. 90°彎(wan)管(guan)
a. 水平90°彎管

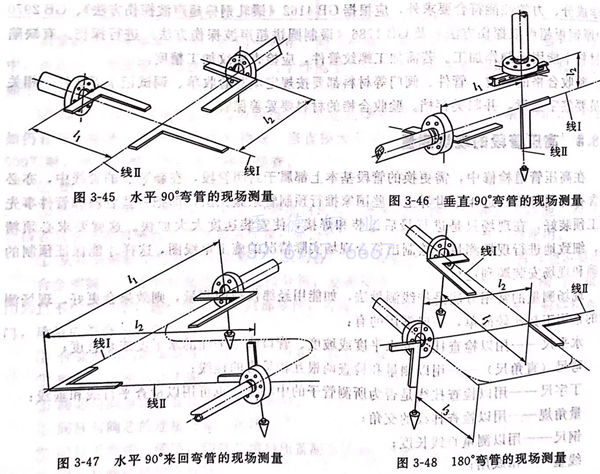

如圖3-45所示，首先檢(jian)查(cha)已有的(de)法(fa)(fa)蘭接(jie)管口垂直度(du)（用(yong)(yong)水平尺(chi)或吊線(xian)墜的(de)方法(fa)(fa)），在(zai)管口中心掛兩條粉(fen)線(xian)（線(xian)Ⅰ和線(xian)Ⅱ),用(yong)(yong)直角尺(chi)檢(jian)查(cha)并調整(zheng)粉(fen)線(xian)Ⅰ、Ⅱ,使之成90°,兩線(xian)的(de)交點便是測量的(de)標點。用(yong)(yong)鋼尺(chi)量出(chu)L1、L2的(de)尺(chi)寸。
b. 垂直90°彎管(guan)
如(ru)圖3-46所(suo)示，用水(shui)平(ping)(ping)尺(chi)(chi)或吊(diao)線(xian)墜的(de)(de)(de)(de)方法檢(jian)查水(shui)平(ping)(ping)管(guan)(guan)段(duan)法蘭接管(guan)(guan)口(kou)的(de)(de)(de)(de)垂直(zhi)度，從(cong)該管(guan)(guan)口(kou)中心掛水(shui)平(ping)(ping)粉(fen)線(xian)Ⅰ;檢(jian)查垂直(zhi)管(guan)(guan)段(duan)法蘭接管(guan)(guan)口(kou)的(de)(de)(de)(de)水(shui)平(ping)(ping)度，從(cong)該管(guan)(guan)口(kou)中心吊(diao)線(xian)墜。用直(zhi)角尺(chi)(chi)檢(jian)查并(bing)調(diao)整線(xian)Ⅰ、Ⅱ,使之成90°,兩線(xian)的(de)(de)(de)(de)交(jiao)點(dian)(dian)便是測量的(de)(de)(de)(de)標(biao)點(dian)(dian)。用鋼尺(chi)(chi)量出L1、L2的(de)(de)(de)(de)尺(chi)(chi)寸。
c. 水平90°來(lai)回彎(wan)管
這類(lei)彎管(guan)段相當于兩(liang)(liang)個90°彎管(guan)的組合體，測(ce)量和預制均(jun)要(yao)求很準確。測(ce)量時，一般(ban)只(zhi)掛兩(liang)(liang)根粉線(xian)即可，掛線(xian)及測(ce)量方法參見圖3-47。
②. 180°彎管
這類彎(wan)管(guan)管(guan)段(duan)也稱為U形管(guan)段(duan)，相(xiang)當(dang)于(yu)兩個90°彎(wan)管(guan)的(de)組合體，測(ce)量(liang)和(he)預制(zhi)均(jun)要求很準(zhun)確。如圖3-48所示，測(ce)量(liang)時，一般(ban)只掛(gua)兩根(gen)粉線Ⅰ、Ⅱ，量(liang)出L1、L2的(de)尺(chi)寸(cun)(cun)；L3的(de)尺(chi)寸(cun)(cun)可以不測(ce)，根(gen)據預制(zhi)、加工要求的(de)最(zui)小(xiao)尺(chi)寸(cun)(cun)（最(zui)小(xiao)直段(duan)長(chang)度(du)和(he)彎(wan)制(zhi)半徑(jing)）確定，在確定L3的(de)尺(chi)寸(cun)(cun)時，應(ying)考慮使(shi)這個管(guan)段(duan)的(de)展開長(chang)度(du)盡量(liang)小(xiao)些。若現場有障礙物，則L3的(de)尺(chi)寸(cun)(cun)應(ying)按現場實(shi)際情況進行測(ce)量(liang)和(he)確定。
③. 固定角彎(wan)管

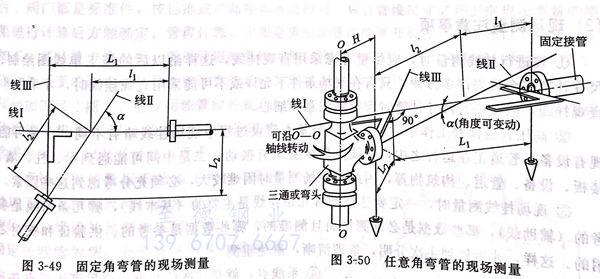

由(you)于(yu)現場(chang)已有的(de)(de)接管(guan)口(kou)(kou)是(shi)固定(ding)的(de)(de)，因此(ci)固定(ding)角(jiao)彎(wan)(wan)管(guan)段(duan)的(de)(de)彎(wan)(wan)曲(qu)角(jiao)、彎(wan)(wan)曲(qu)位置由(you)已有的(de)(de)接管(guan)所(suo)決定(ding)。這(zhe)類彎(wan)(wan)管(guan)段(duan)的(de)(de)測量(liang)和(he)預制(zhi)、加(jia)工均要求(qiu)很準確。如(ru)圖3-49所(suo)示，可采(cai)用(yong)(yong)掛三(san)條粉線(xian)的(de)(de)方(fang)法進(jin)行測量(liang)，線(xian)Ⅰ、Ⅱ為基本線(xian)，線(xian)皿為輔助線(xian)，通過管(guan)口(kou)(kou)中心(xin)與線(xian)I垂(chui)直。將(jiang)掛線(xian)調整好(hao)后，量(liang)出(chu)彎(wan)(wan)管(guan)段(duan)的(de)(de)折線(xian)尺寸L1、L2,同時測量(liang)L1、L2和(he)彎(wan)(wan)曲(qu)角(jiao)a。由(you)于(yu)這(zhe)幾(ji)個數值可按直角(jiao)三(san)角(jiao)形的(de)(de)邊角(jiao)關系進(jin)行計算，因此(ci)可用(yong)(yong)于(yu)相(xiang)互驗證、核對(dui)。
④. 任意角彎管
任意角(jiao)彎管(guan)(guan)測(ce)量(liang)時(shi)，其中(zhong)一(yi)個(ge)接管(guan)(guan)口是固定(ding)的，另(ling)一(yi)個(ge)接管(guan)(guan)口可(ke)旋轉（如(ru)與(yu)三通(tong)(tong)、彎頭等管(guan)(guan)件連接），如(ru)圖3-50所示(shi)。在這種情況下(xia)，彎曲角(jiao)α可(ke)任意選定(ding)，為(wei)(wei)了測(ce)量(liang)、預(yu)制方便，最(zui)好將a選為(wei)(wei)30°、45°或(huo)60°。測(ce)量(liang)時(shi)，掛三條(tiao)粉線(xian)(xian)，線(xian)(xian)Ⅰ、線(xian)(xian)Ⅱ為(wei)(wei)基本線(xian)(xian)；線(xian)(xian)皿為(wei)(wei)輔助(zhu)線(xian)(xian)，通(tong)(tong)過該(gai)管(guan)(guan)口中(zhong)心與(yu)線(xian)(xian)Ⅰ垂直。將掛線(xian)(xian)調整好后，量(liang)出彎管(guan)(guan)
段的(de)折線尺(chi)(chi)寸(cun)(cun)L1、L2,同時(shi)測量L1、L2和彎(wan)曲(qu)角α.在將現場測得的(de)a換算為選定的(de)彎(wan)曲(qu)角（30°、45°或60°)時(shi)，折線L1、L2的(de)尺(chi)(chi)寸(cun)(cun)和L1、L2的(de)尺(chi)(chi)寸(cun)(cun)會相(xiang)應變(bian)化，此時(shi)，必須考慮旋轉(zhuan)中(zhong)心距H的(de)尺(chi)(chi)寸(cun)(cun)。最后，用放(fang)大樣或計算的(de)方法確定施工單線圖上的(de)尺(chi)(chi)寸(cun)(cun)L1、L2、L1、L2和彎(wan)曲(qu)角α。
⑤. 任意角來回彎管
這類管(guan)(guan)段(duan)(duan)(duan)用以連(lian)接兩(liang)條平行的管(guan)(guan)線(xian)，管(guan)(guan)段(duan)(duan)(duan)由(you)三段(duan)(duan)(duan)折(zhe)線(xian)組成，由(you)于折(zhe)線(xian)的夾角(jiao)可(ke)由(you)施工(gong)人任(ren)意(yi)選(xuan)定，故稱為任(ren)意(yi)角(jiao)來(lai)回彎管(guan)(guan)。通常，因管(guan)(guan)段(duan)(duan)(duan)的兩(liang)個彎曲角(jiao)a(即(ji)折(zhe)線(xian)夾角(jiao)）總是(shi)相等的（且(qie)α小(xiao)(xiao)于90°),故又(you)稱為同位角(jiao)彎管(guan)(guan)或(huo)等差(cha)彎管(guan)(guan)。如圖3-51所示，測量時，掛兩(liang)條粉線(xian)（線(xian)Ⅰ和(he)線(xian)Ⅱ),只(zhi)測量L1、L2的尺(chi)寸即(ji)可(ke)。折(zhe)線(xian)尺(chi)寸L1、L2可(ke)在繪制(zhi)施工(gong)單線(xian)圖時，任(ren)意(yi)選(xuan)擇(ze)一個比L1/2小(xiao)(xiao)的尺(chi)寸（彎曲角(jiao)α必然小(xiao)(xiao)于90°)。
如現場(chang)有障礙物，L1、L2的尺寸不能任(ren)意確定，必(bi)須(xu)在(zai)現場(chang)測(ce)出具(ju)體數字。
⑥. 搖頭彎管(guan)

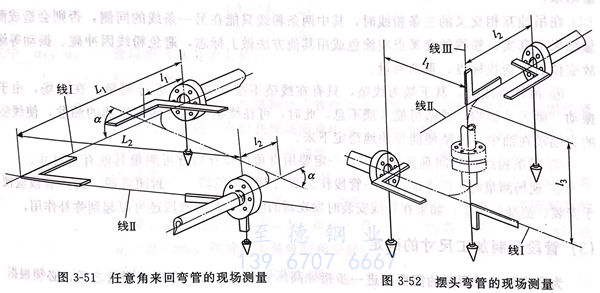

若現(xian)場已有的兩(liang)固定(ding)接管(guan)(guan)(guan)口中心軸線(xian)呈異面(mian)直線(xian)，則必須采(cai)用擺頭彎(wan)管(guan)(guan)(guan)連(lian)接，現(xian)場測(ce)量時(shi)，須測(ce)出(chu)擺頭彎(wan)管(guan)(guan)(guan)的空間(jian)尺(chi)寸L1、L2、L3。由于(yu)將高壓管(guan)(guan)(guan)子預制(zhi)成規定(ding)尺(chi)寸和形狀的擺頭彎(wan)管(guan)(guan)(guan)十分不(bu)易，所以實際施工時(shi)，都在(zai)豎直管(guan)(guan)(guan)段上加一對(dui)法蘭(lan)，使擺頭彎(wan)管(guan)(guan)(guan)變成兩(liang)個90°的彎(wan)管(guan)(guan)(guan)管(guan)(guan)(guan)段。擺頭彎(wan)管(guan)(guan)(guan)的現(xian)場掛線(xian)和測(ce)量情況如(ru)圖3-52所示。
上面(mian)介紹(shao)的幾種典型管(guan)段的現場(chang)測(ce)量(liang)(liang)是實際(ji)施工中常見的、常采用(yong)的方(fang)法(fa)，但現場(chang)測(ce)量(liang)(liang)的范疇和(he)方(fang)法(fa)遠不止這(zhe)些，掌(zhang)握了這(zhe)幾種基本方(fang)法(fa)后，可根據現場(chang)實際(ji)情(qing)況組合運用(yong)，舉一反三，更(geng)巧、更(geng)簡捷、更(geng)準(zhun)確(que)地(di)測(ce)量(liang)(liang)現場(chang)有(you)關(guan)數據，以(yi)準(zhun)確(que)地(di)確(que)定和(he)繪制高壓管(guan)段施工單線圖。
2. 現場測量注意事項
①. 在(zai)進行掛線(xian)測量(liang)時(shi)，應盡量(liang)考慮(lv)采(cai)用(yong)直(zhi)觀(guan)掛線(xian)，這樣(yang)給以(yi)后(hou)的(de)施工(gong)單(dan)線(xian)圖繪制、尺(chi)寸計算都會帶來許多方(fang)便。只有在(zai)現場(chang)條(tiao)件不允許或(huo)不可能(neng)采(cai)用(yong)直(zhi)觀(guan)掛線(xian)時(shi)，才(cai)采(cai)用(yong)非直(zhi)觀(guan)掛線(xian)，但在(zai)進行尺(chi)寸計算時(shi)應特別注意和(he)細心。
②. 高壓管(guan)道檢修工作中的現場掛(gua)線與基本建(jian)設(she)過(guo)程中現場掛(gua)線略有不(bu)同，一(yi)是可(ke)能現有設(she)備(bei)、管(guan)道正在運行(xing)之中，系(xi)線點較(jiao)(jiao)少甚至有振動(dong)，二是中間可(ke)能遇(yu)到梁、柱、墻、樓板(ban)、設(she)備(bei)、管(guan)道、構筑物等，因此(ci)在現場測(ce)量時困難(nan)較(jiao)(jiao)大，必須充(chong)分(fen)考慮到這些(xie)因素。
③. 現場(chang)掛線(xian)測(ce)量(liang)時，一定要注意到(dao)哪幾條粉線(xian)是(shi)(shi)主(zhu)要的（基(ji)本線(xian)），哪幾條粉線(xian)是(shi)(shi)參(can)考的（輔助線(xian)），哪些數據(ju)是(shi)(shi)必(bi)須測(ce)量(liang)而且測(ce)準的，哪些數據(ju)是(shi)(shi)參(can)考的、供(gong)驗證(zheng)和核對之用的。這(zhe)樣，才能(neng)做到(dao)主(zhu)次分明，條理(li)清晰，避免重(zhong)測(ce)。

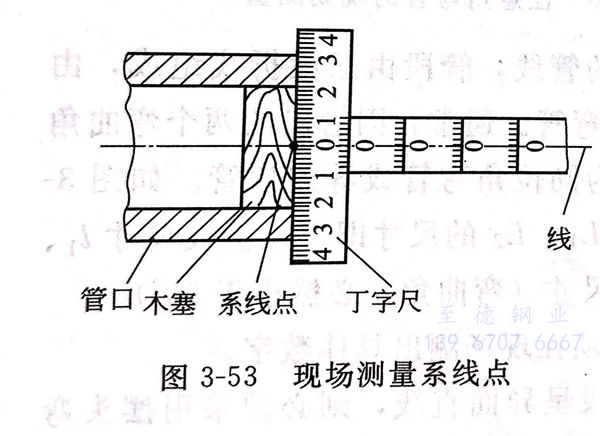

④. 系(xi)(xi)線(xian)(xian)(xian)點(dian)，就是掛線(xian)(xian)(xian)的端點(dian)。應盡可能用設備和管子的管口中心作為系(xi)(xi)線(xian)(xian)(xian)點(dian)，如圖3-53所(suo)示。采用其他物體作為系(xi)(xi)線(xian)(xian)(xian)點(dian)時，必須考慮其牢固(gu)程度和可能在將來發生變動等(deng)情況。
⑤. 現場掛(gua)線(xian)(xian)，除利(li)用線(xian)(xian)墜的(de)粉(fen)線(xian)(xian)之外，必定(ding)(ding)有兩(liang)個(ge)系(xi)線(xian)(xian)點(dian)，其中一(yi)個(ge)是(shi)固(gu)定(ding)(ding)的(de)，另一(yi)個(ge)是(shi)可調的(de)，固(gu)定(ding)(ding)的(de)系(xi)線(xian)(xian)點(dian)應盡可能地(di)采用管口中心(xin)。因為現場掛(gua)線(xian)(xian)測量往往很難做到一(yi)次成功，需(xu)經幾(ji)次調整后(hou)才(cai)能進行測量，可調的(de)系(xi)線(xian)(xian)點(dian)就(jiu)是(shi)為此(ci)而設置(zhi)的(de)。
掛線(xian)時，兩系線(xian)點的距離不宜(yi)很(hen)遠，否(fou)則將因粉線(xian)自身重量產生較大的撓度而影響測量結果。在(zai)(zai)吊(diao)掛互相交(jiao)(jiao)叉的三條(tiao)粉(fen)線時(shi)，其中兩條(tiao)粉(fen)線只能在(zai)(zai)另(ling)一條(tiao)線的同側，否則會(hui)造成測量(liang)結果不真實。粉(fen)線的交(jiao)(jiao)叉點應涂色或用其他方(fang)法做(zuo)上標(biao)志，避免粉(fen)線因(yin)沖(chong)碰、振動等緣(yuan)故變位后(hou)重新找標(biao)點、重新測量(liang)。
⑥. 吊(diao)掛垂線(xian)時，其下(xia)(xia)端(duan)(duan)為線(xian)墜(zhui)(zhui)，只有(you)在(zai)線(xian)墜(zhui)(zhui)不擺(bai)動時方可(ke)(ke)進(jin)行測量(liang)。在(zai)現場，由(you)于振動、微(wei)風等(deng)影響，線(xian)墜(zhui)(zhui)可(ke)(ke)能(neng)久擺(bai)不息，此時，可(ke)(ke)在(zai)線(xian)墜(zhui)(zhui)下(xia)(xia)置一盛有(you)機油的油盆，使線(xian)墜(zhui)(zhui)的尖端(duan)(duan)浸(jin)在(zai)油中，線(xian)墜(zhui)(zhui)便能(neng)很快地(di)穩定下(xia)(xia)來。
⑦. 兩條粉線在(zai)空間垂直相交時(shi)，一定要用直角尺檢查后方可測量其他有(you)關尺寸。
⑧. 現(xian)場測量時，應考慮用(yong)哪一管(guan)(guan)(guan)段(duan)作為最后安裝(zhuang)的管(guan)(guan)(guan)段(duan)－封閉管(guan)(guan)(guan)段(duan)。封閉管(guan)(guan)(guan)段(duan)應便于安裝(zhuang)、測準、加工，如果在(zai)管(guan)(guan)(guan)線安裝(zhuang)時發現(xian)新的問題，封閉管(guan)(guan)(guan)段(duan)還可以起(qi)到彌補作用(yong)。
3. 制加工尺寸的確定
為了高(gao)壓管(guan)(guan)(guan)(guan)段(duan)(duan)(duan)(duan)(duan)(duan)預制的(de)需要和(he)(he)進(jin)一步指導高(gao)壓管(guan)(guan)(guan)(guan)道(dao)的(de)安(an)裝，在(zai)(zai)現場測量之(zhi)后(hou)，必須根(gen)據(ju)測量結果繪制高(gao)壓管(guan)(guan)(guan)(guan)線(xian)(xian)施(shi)(shi)工(gong)單線(xian)(xian)圖和(he)(he)高(gao)壓管(guan)(guan)(guan)(guan)段(duan)(duan)(duan)(duan)(duan)(duan)的(de)預制加工(gong)尺(chi)(chi)(chi)(chi)(chi)寸(cun)(cun)圖。高(gao)壓管(guan)(guan)(guan)(guan)線(xian)(xian)施(shi)(shi)工(gong)單線(xian)(xian)圖，是(shi)從該管(guan)(guan)(guan)(guan)線(xian)(xian)的(de)連接(jie)起點(dian)到終點(dian)，包(bao)括(kuo)管(guan)(guan)(guan)(guan)段(duan)(duan)(duan)(duan)(duan)(duan)、管(guan)(guan)(guan)(guan)件(jian)、閥門的(de)系統圖，在(zai)(zai)單線(xian)(xian)圖上應注明(ming)管(guan)(guan)(guan)(guan)段(duan)(duan)(duan)(duan)(duan)(duan)、管(guan)(guan)(guan)(guan)件(jian)和(he)(he)閥門的(de)編號(hao)、規格、尺(chi)(chi)(chi)(chi)(chi)寸(cun)(cun)、材(cai)料(liao)、介質流向(xiang)、標高(gao)以(yi)及主(zhu)要障礙物的(de)位置和(he)(he)大小等(deng)，在(zai)(zai)某些場合(he)，還要注明(ming)與其(qi)他(ta)設備、管(guan)(guan)(guan)(guan)道(dao)、構(gou)筑物的(de)間隔尺(chi)(chi)(chi)(chi)(chi)寸(cun)(cun)。在(zai)(zai)單線(xian)(xian)圖中，管(guan)(guan)(guan)(guan)件(jian)、閥門都是(shi)標準(zhun)件(jian)，按標準(zhun)或產(chan)品樣(yang)本查得即可，只有管(guan)(guan)(guan)(guan)段(duan)(duan)(duan)(duan)(duan)(duan)尺(chi)(chi)(chi)(chi)(chi)寸(cun)(cun)必須根(gen)據(ju)現場測量的(de)結果進(jin)行(xing)計(ji)(ji)算(suan)后(hou)方(fang)能確(que)定(ding)。管(guan)(guan)(guan)(guan)段(duan)(duan)(duan)(duan)(duan)(duan)計(ji)(ji)算(suan)，主(zhu)要是(shi)算(suan)出(chu)該管(guan)(guan)(guan)(guan)段(duan)(duan)(duan)(duan)(duan)(duan)的(de)展(zhan)開長度(du)，以(yi)便據(ju)以(yi)下(xia)料(liao)和(he)(he)彎(wan)曲加工(gong)，其(qi)計(ji)(ji)算(suan)方(fang)法與中、低壓管(guan)(guan)(guan)(guan)道(dao)的(de)管(guan)(guan)(guan)(guan)段(duan)(duan)(duan)(duan)(duan)(duan)計(ji)(ji)算(suan)方(fang)法基本相同(tong)，但(dan)須考慮(lv)閥門和(he)(he)管(guan)(guan)(guan)(guan)件(jian)尺(chi)(chi)(chi)(chi)(chi)寸(cun)(cun)、透(tou)鏡墊厚度(du)的(de)影響，而且要求計(ji)(ji)算(suan)的(de)準(zhun)確(que)度(du)更高(gao)，管(guan)(guan)(guan)(guan)段(duan)(duan)(duan)(duan)(duan)(duan)尺(chi)(chi)(chi)(chi)(chi)寸(cun)(cun)計(ji)(ji)算(suan)本身并不復(fu)雜(za)。在(zai)(zai)管(guan)(guan)(guan)(guan)段(duan)(duan)(duan)(duan)(duan)(duan)的(de)預制加工(gong)尺(chi)(chi)(chi)(chi)(chi)寸(cun)(cun)圖上，應注明(ming)該管(guan)(guan)(guan)(guan)段(duan)(duan)(duan)(duan)(duan)(duan)的(de)展(zhan)開長度(du)、彎(wan)曲半徑、起彎(wan)點(dian)和(he)(he)終彎(wan)點(dian)位置、直管(guan)(guan)(guan)(guan)部(bu)分長度(du)、機(ji)加工(gong)部(bu)分的(de)尺(chi)(chi)(chi)(chi)(chi)寸(cun)(cun)（管(guan)(guan)(guan)(guan)端(duan)螺紋、管(guan)(guan)(guan)(guan)端(duan)密封(feng)面）以(yi)及其(qi)他(ta)加工(gong)要求。

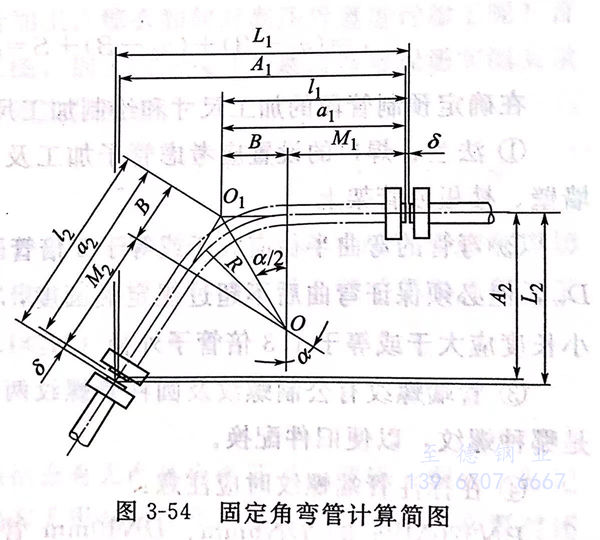

現場測得(de)的(de)數據不是施(shi)工尺(chi)寸，更不是加(jia)工、下(xia)料的(de)尺(chi)寸，必須經過計(ji)算(suan)，方能繪(hui)制(zhi)出(chu)管段的(de)預制(zhi)加(jia)工尺(chi)寸圖(tu)。下(xia)面以(yi)固定角彎(wan)管為例(li)，介紹現場測量后管段展開長度的(de)計(ji)算(suan)（參見(jian)圖(tu)3-54)。
已(yi)知：現場測量的(de)數(shu)據L1、L2、L1、L2及a,根據《高壓(ya)管(guan)、管(guan)件(jian)(jian)及緊(jin)固件(jian)(jian)通用(yong)設計》確(que)定(ding)或(huo)選用(yong)的(de)數(shu)據R、8或(huo)Δ,在計算時(shi)需(xu)根據《高壓(ya)管(guan)、管(guan)件(jian)(jian)及緊(jin)固件(jian)(jian)通用(yong)設計》核對的(de)數(shu)據M1、M2。計算固定(ding)角為α的(de)高壓(ya)彎管(guan)管(guan)段展(zhan)開長度c。
在確定(ding)預制管段的加工(gong)尺寸和繪制加工(gong)尺寸圖時須注意以下幾點：
①. 法(fa)蘭、焊口的設置應考慮管(guan)子加(jia)工及管(guan)段的安裝(zhuang)、維護、檢修的方便，不得置于墻(qiang)壁(bi)、樓(lou)板(ban)或管(guan)架上(shang)。
②. 彎(wan)管(guan)(guan)的(de)彎(wan)曲(qu)半徑(jing)應(ying)大于(yu)(yu)或等(deng)于(yu)(yu)5倍(bei)管(guan)(guan)子外徑(jing)，即(ji)R≥5Dw.特殊情況下亦允許R<Dw,但必須保證彎(wan)曲(qu)后不超過規(gui)定橢圓度，壁厚在(zai)安全范圍(wei)內。彎(wan)管(guan)(guan)的(de)管(guan)(guan)端(duan)直管(guan)(guan)部分最小長(chang)度應(ying)大于(yu)(yu)或等(deng)于(yu)(yu)1.3倍(bei)管(guan)(guan)子外徑(jing)（M≥1.3Dw),且(qie)不得小于(yu)(yu)60mm。
③. 管(guan)端螺(luo)紋有(you)公制螺(luo)紋及(ji)(ji)圓柱管(guan)螺(luo)紋兩(liang)種，在(zai)選用時(shi)應(ying)顧及(ji)(ji)原有(you)管(guan)道、管(guan)件采用的是哪種螺(luo)紋，以(yi)便(bian)舊件配(pei)換(huan)。
④. 在標注管端螺(luo)紋時應注意：
PN320MPa的(de)(de) DN6mm、DN10mm 管(guan)子(zi)和 PN220MPa 的(de)(de) DN6mm、DN10mm、DN15mm管(guan)子(zi)，因(yin)受管(guan)子(zi)規格限制，只能采用(yong)G1/4in、G5/8in的(de)(de)圓柱管(guan)螺紋。
PN320MPa的DN15~65mm 管(guan)子(zi)和PN220MPa的DN25~80mm管(guan)子(zi)，可根據現場(chang)實際情況(kuang)采用公(gong)制螺紋(wen)(wen)或圓柱管(guan)螺紋(wen)(wen)。也就是說，在這些范圍(wei)內，兩種螺紋(wen)(wen)并用；PN320MPa的DN80mm或更大的管(guan)子(zi)和PN220MPa的DN100mm或更大的管(guan)子(zi)，管(guan)端螺紋(wen)(wen)只能用公(gong)制螺紋(wen)(wen)。

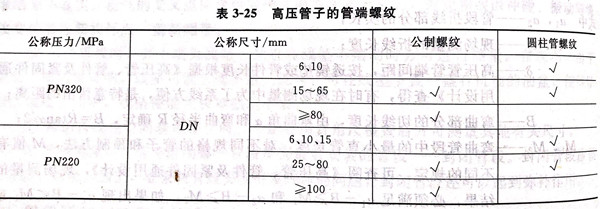

綜上(shang)所述，可(ke)列成表3-25。
公制螺(luo)紋為(wei)(wei)圓根螺(luo)紋，外螺(luo)紋牙型槽(cao)底為(wei)(wei)圓弧形(xing)，圓柱管(guan)螺(luo)紋為(wei)(wei)圓角螺(luo)紋。管(guan)端螺(luo)紋的精(jing)度(du)等(deng)級為(wei)(wei)2a級，其技術(shu)要(yao)求應符合《高壓(ya)管(guan)、管(guan)件及(ji)緊固(gu)件通用設計》中“H5-67”、“H6-67”及(ji)“H31-67”之(zhi)規定。
⑤. 檢修工作中，在繪(hui)制好管段預制加(jia)工圖后，應與原有的(de)高壓管道(dao)配管施(shi)工圖認(ren)真核對，一定要確認(ren)無誤(wu)后才(cai)能據以加(jia)工。
⑥. 在有(you)把握(wo)的(de)情(qing)況下，可(ke)以根據原有(you)的(de)高(gao)壓管(guan)(guan)道配管(guan)(guan)施工圖來繪制高(gao)壓管(guan)(guan)段(duan)的(de)預制加工尺寸(cun)圖，但封閉管(guan)(guan)段(duan)必須以現場實(shi)測數據的(de)計算結(jie)果來繪制加工尺寸(cun)圖。封閉管(guan)(guan)段(duan)最(zui)好選(xuan)成容(rong)易測量的(de)直管(guan)(guan)段(duan)，封閉管(guan)(guan)段(duan)的(de)長度(du)最(zui)好實(shi)測。
