中合金雙相不銹鋼除含鉻、鎳合金元素外，有的還加入了鉬、氮等元素，所以，PREN值高于低合金雙相不銹鋼，還具有較高的強度和韌性。

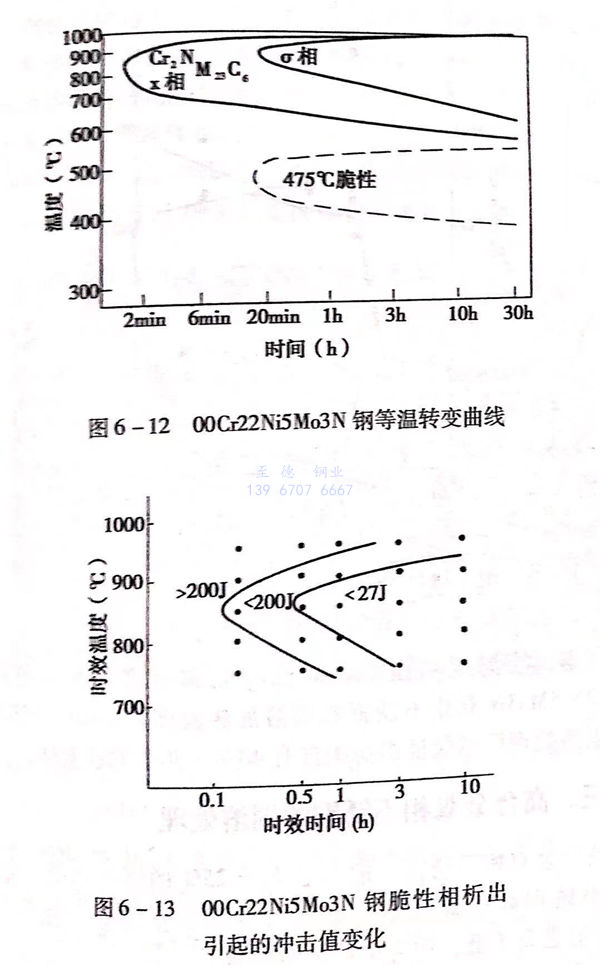

 00Cr22Ni5Mo3N是中(zhong)合(he)金雙相不銹(xiu)鋼(gang)的(de)代表鋼(gang)號，鋼(gang)中(zhong)加入(ru)了氮元素，使奧氏(shi)體的(de)穩定(ding)性提高了，在較高的(de)溫(wen)度加熱(re)仍能保持一定(ding)量的(de)奧氏(shi)體。00Cr22Ni5Mo3N 鋼(gang)的(de)等(deng)溫(wen)轉變動力學曲(qu)線如圖6-12所示。


 從圖(tu)6-12可(ke)知，00Cr22Ni5Mo3N 鋼(gang)在650~950℃溫(wen)(wen)度(du)區間(jian)保持，可(ke)析出碳化(hua)物(wu)、氮化(hua)物(wu)和金屬(shu)間(jian)相x、a等，特(te)別(bie)是在800~850℃溫(wen)(wen)度(du)，這些脆相在幾分鐘(zhong)內即可(ke)析出，引起沖(chong)擊韌(ren)性的明(ming)顯惡化(hua)，見圖(tu)6-13。


圖 12.jpg


 此鋼(gang)的475℃脆(cui)性也(ye)較敏感。

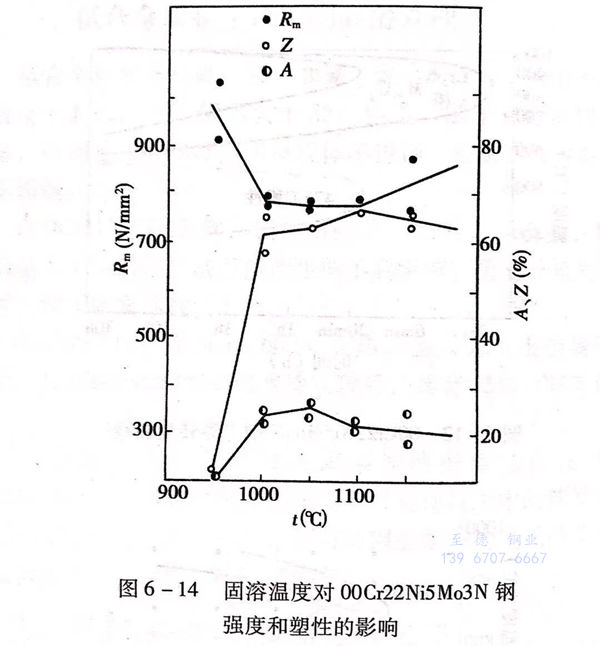

 00C122Ni5Mo3N 鋼在1000~1100℃區間加(jia)熱固(gu)溶處理后有較好的(de)強度和塑性，見圖6-14。


圖 14.jpg


考慮固溶溫(wen)(wen)度(du)對組織(zhi)、機械性(xing)(xing)能(neng)和耐(nai)腐蝕性(xing)(xing)能(neng)的影響，00Cr22Ni5Mo3N雙相不(bu)銹鋼的固溶加熱溫(wen)(wen)度(du)取1040~1080℃為(wei)宜。固溶處(chu)理后可保證(zheng)組織(zhi)中含(han)有40%~50%的鐵(tie)素體。
