高合金在線亞洲日產一區二區:雙相不銹鋼一般含有大于25%的鉻和比低、中合金雙相不銹鋼高的鎳元素，另加入較高含量的鉬、氮等元素，PREN 值也高于低、中合金雙相不銹鋼。

 0Cir25Ni6Mo3CuN是出現較早、應用廣泛(fan)、具有代(dai)表性的高(gao)合(he)金雙(shuang)相不(bu)銹鋼。

 該鋼中(zhong)除(chu)鉻、鎳、氮元素外(wai)，還(huan)加(jia)入了銅(tong)。加(jia)銅(tong)的(de)(de)目(mu)的(de)(de)主要(yao)是(shi)提高材(cai)料在硫酸、鹽酸中(zhong)的(de)(de)耐腐(fu)蝕(shi)性能和(he)提高對應力(li)腐(fu)蝕(shi)的(de)(de)穩定(ding)性。銅(tong)也(ye)是(shi)穩定(ding)奧氏體的(de)(de)元素，促進(jin)雙相(xiang)不(bu)(bu)銹(xiu)鋼中(zhong)奧氏體相(xiang)的(de)(de)穩定(ding)。但(dan)是(shi)，銅(tong)的(de)(de)存在對鑄(zhu)件(jian)而言容易產(chan)生偏析(xi)，對鍛(duan)件(jian)、軋件(jian)會降低(di)熱加(jia)工過程的(de)(de)熱塑性，所以，在實際應用時，鑄(zhu)件(jian)控制銅(tong)含量不(bu)(bu)大(da)于(yu)3%,鍛(duan)件(jian)和(he)軋件(jian)應控制銅(tong)含量不(bu)(bu)大(da)于(yu)2%。

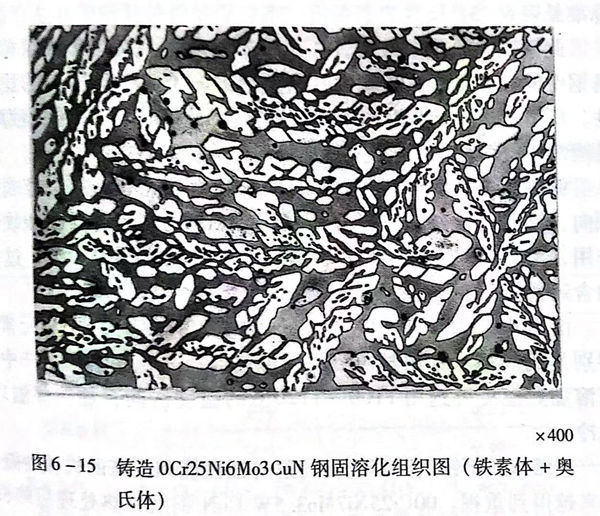

 該鋼(gang)由于銅、氮(dan)的作用，促進了奧氏體(ti)的穩定性(xing)，所以，加熱到(dao)1200℃時(shi)仍有(you)近40%的奧氏體(ti)相。見圖6-15。

0Cr25Ni6Mo3CuN在(zai)(zai)700~950℃溫(wen)度區間也有脆(cui)(cui)相析出，引起脆(cui)(cui)性和耐腐蝕性的降低，也存在(zai)(zai)475℃脆(cui)(cui)性。

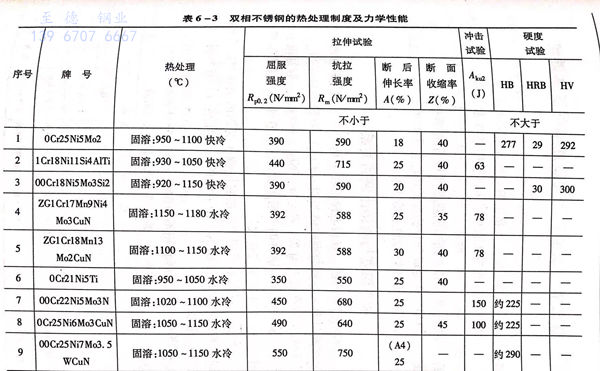

0Cr25Ni6Mo3CuN在固溶處理后(hou)有較高(gao)的機(ji)械性能，特別(bie)是高(gao)的屈服強度(du)，見(jian)表6-3。在實際生產中，固溶加熱溫度(du)選擇在1100℃左右為宜。采用水冷卻(que)。
