不銹鋼的熱處理除依據鋼的類型不同，分別有退火、淬火、回火、調質、固溶化、穩定化、沉淀時效及消除應力等處理外，還可以依據鋼的類型及使用功能的需要，采用其他熱處理方式，如氮化、碳氮共滲、硫氮碳共滲、表面淬火等。下面著重說明不銹鋼進行這些熱處理時的主要特點。

 在線亞洲日產一區二區:不銹鋼滲氮的特點是相對于一般鋼的滲氮而言的區別如下：

 1. 鈍化膜的(de)去除

 2. 滲氮(dan)速度慢，滲層(ceng)淺

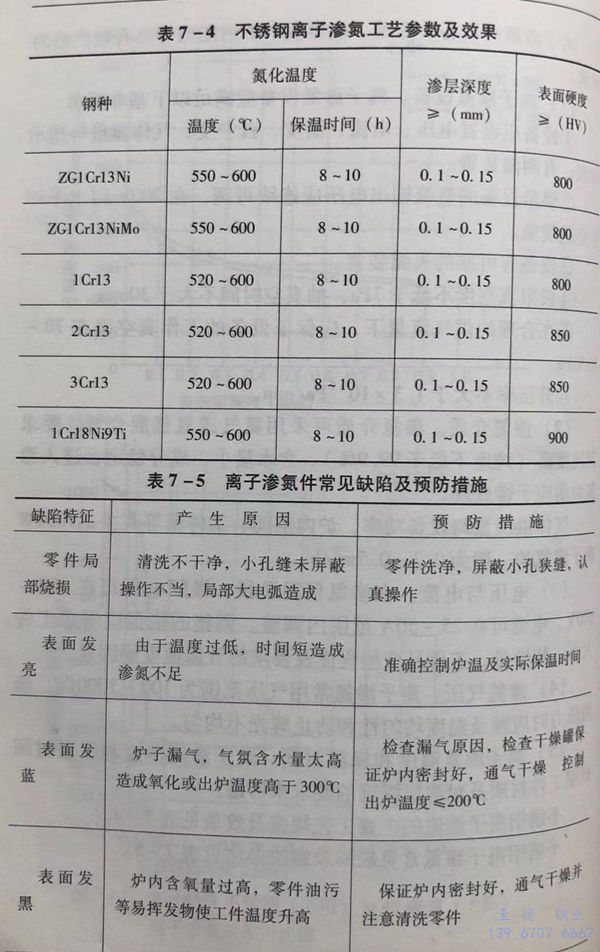

   因為(wei)不銹鋼(gang)(gang)都含有大量的(de)合金元素，它(ta)們會阻(zu)止氮(dan)原(yuan)子(zi)的(de)擴散速度(du)，使氮(dan)原(yuan)子(zi)減緩了向工件內部的(de)滲入，所以(yi)，不銹鋼(gang)(gang)的(de)滲氮(dan)層一般都比較(jiao)淺。而(er)且過渡層不明顯，反映在(zai)自表面(mian)向中心的(de)硬度(du)變化梯較(jiao)大。見圖7-4。

 3. 滲層表面(mian)硬度高

  因為(wei)不銹鋼(gang)(gang)有(you)較高(gao)含量的(de)鉻、鉬等合金(jin)元素，與一(yi)(yi)般(ban)(ban)碳鋼(gang)(gang)和(he)合金(jin)鋼(gang)(gang)相比(bi)，滲(shen)氮(dan)層組(zu)織中除Fe4N、Fe3N外，還含有(you)極高(gao)硬(ying)(ying)度(du)(du)(du)的(de)合金(jin)氮(dan)化物，所以，使得滲(shen)氮(dan)層表面硬(ying)(ying)度(du)(du)(du)高(gao)于一(yi)(yi)般(ban)(ban)碳鋼(gang)(gang)和(he)一(yi)(yi)般(ban)(ban)合金(jin)鋼(gang)(gang)滲(shen)氮(dan)層的(de)硬(ying)(ying)度(du)(du)(du)。見(jian)圖(tu)7-4。

 4. 不銹鋼滲氮后對耐腐蝕(shi)性的影響

  不銹鋼滲氮后，因為一部分鉻與氮結合，形成Cr₂N、CrN等鉻的氮化物，降低了鋼中的固溶含鉻量，當然對耐腐蝕性有不利影響。

另外，滲氮(dan)溫度恰好是(shi)奧氏體不銹(xiu)鋼的敏化溫度區間(jian)，所以，對含(han)碳量大于0.03%的奧氏體或雙相不銹(xiu)鋼的抗晶間(jian)腐蝕(shi)也產生不利的影響。這應是(shi)對某些有特殊耐腐蝕(shi)性要求的零件在選用滲氮(dan)工藝處(chu)理時(shi)要注意考慮(lv)的問題。
