溶液的配制應根據配方各成分的含量分為體積含量［％（體積分數）］或mL/L和質量含量［％（質量分數）］或g/L,在計算用量上有所不同。
1. 體(ti)積含量

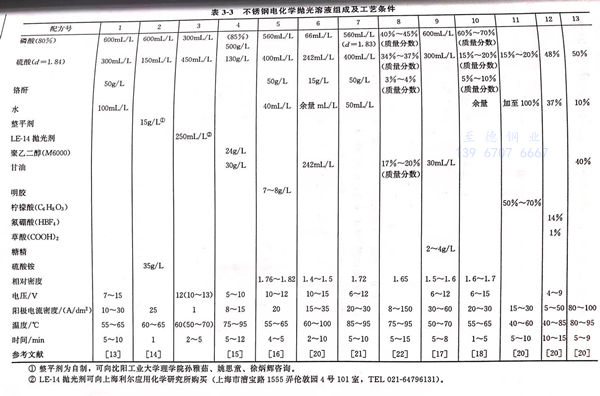

以表3-3中配(pei)方5為例，假設槽(cao)液容(rong)積為1000L,計算用量及配(pei)制步驟如下(xia)。
①. 磷酸(suan)用量
560mL/LX1000L=560L,量取磷酸560L加入槽內。
②. 硫酸用量
400mL/Lx1000=400L,量取硫酸400L,在不斷攪拌下加入(ru)磷酸中。
③. 水的(de)用量
40mL/Lx1000L=40L,置于另外一容器中。
④. 鉻酐(gan)用量
50g/Lx1000L=50kg,稱取50kg鉻(ge)酐加入40L水中(zhong)，攪拌使溶解成鉻(ge)酸溶液。
⑤. 將鉻酸(suan)(suan)溶液(ye)(ye)(ye)在攪拌(ban)下緩慢加入磷酸(suan)(suan)－硫酸(suan)(suan)溶液(ye)(ye)(ye)中(zhong)，攪拌(ban)均勻，溶液(ye)(ye)(ye)呈黃色。
⑥. 明(ming)膠用量(liang)
8g/Lx1000L=8kg.稱取明(ming)膠8kg,并粉碎成(cheng)粉狀，在攪拌(ban)下加入⑤步驟的(de)溶液中，加入要緩(huan)慢(man)，分(fen)少批量(liang)撒人，此時(shi)起強烈的(de)還(huan)原反應(ying)，部分(fen)Cr6+(即鉻酸中的(de)鉻）轉變為Cr3+,電解液轉變呈黃綠色。
⑦. 在表3-3配(pei)方6中不含有明膠(jiao)而含有甘(gan)油(you)，則應(ying)將計算量的(de)甘(gan)油(you)在攪(jiao)拌(ban)下分批加人槽內，此時(shi)也(ye)起強烈的(de)還原(yuan)反應(ying)，并產生大(da)量泡沫，為防止泡沫的(de)產生使溶液溢(yi)出槽外(wai)，加入甘(gan)油(you)時(shi)要特(te)別小心，溶液也(ye)轉呈黃(huang)綠色。靜(jing)置冷卻。
⑧. 測(ce)量溶(rong)液的相(xiang)對密(mi)度
用比(bi)重計測量(liang)冷卻后的槽液，是否在1.76~1.82范圍內，如果超過上限1.82,則(ze)應加(jia)少量(liang)水(shui)調整到1.82之(zhi)內。如果低于(yu)1.76,則(ze)應將(jiang)槽液升溫到80℃,蒸除水(shui)分，使相(xiang)對(dui)密度上升至1.76以內。
⑨. 通(tong)電處理
在陽極上(shang)(shang)掛上(shang)(shang)厚度(du)不小于2mm的不銹鋼板，在陰極上(shang)(shang)掛上(shang)(shang)鉛板（要有足夠的面(mian)積），在溫度(du)70~80℃,DA=60~80A/dm2下通電處(chu)理，時間(jian)按40A·h/L計算。
⑩. 試(shi)投(tou)入零件電(dian)化學拋光
如(ru)果拋光(guang)質量良好，即可(ke)投(tou)入試用。如(ru)果拋光(guang)質量未達要求(qiu)，可(ke)繼(ji)續電解(jie)，或分析測量溶(rong)(rong)液(ye)成分含量，進(jin)行必(bi)要的(de)(de)調整。通電處(chu)理的(de)(de)不(bu)足可(ke)能使溶(rong)(rong)液(ye)中(zhong)鉻(ge)(ge)離(li)子(zi)、鎳離(li)子(zi)含量不(bu)足，造成新配電解(jie)液(ye)拋光(guang)表(biao)面出現點狀腐(fu)蝕，或表(biao)面光(guang)澤不(bu)夠理想。加(jia)(jia)入鉻(ge)(ge)酐、甘(gan)油、明膠(jiao)可(ke)以使電解(jie)液(ye)中(zhong)的(de)(de)六價鉻(ge)(ge)和三價鉻(ge)(ge)更(geng)快地增加(jia)(jia)到(dao)必(bi)需的(de)(de)含量，但鎳離(li)子(zi)含量還要靠電解(jie)不(bu)銹鋼的(de)(de)溶(rong)(rong)入產(chan)生。通電處(chu)理可(ke)使電解(jie)液(ye)呈(cheng)現微綠(lv)色，表(biao)明已有(you)一定(ding)量的(de)(de)鎳離(li)子(zi)、鉻(ge)(ge)離(li)子(zi)溶(rong)(rong)入電解(jie)液(ye)中(zhong)，方可(ke)獲得試拋光(guang)的(de)(de)成功。
2. 質量含量
以表3-3中(zhong)配方10為(wei)例(li)［磷酸60%~70%(質量分數(shu)）、硫酸15%~20%(質量分數(shu)）、鉻酐(gan)5%~10%(質量分數(shu)），水余量，相對(dui)密度1.6~1.7],配制步驟如(ru)下，假設槽(cao)體積(ji)為(wei)1000L.
①. 首(shou)先要測(ce)量所使用的(de)磷(lin)酸(suan)和硫酸(suan)的(de)相(xiang)(xiang)對(dui)(dui)密(mi)度，假定測(ce)出的(de)磷(lin)酸(suan)相(xiang)(xiang)對(dui)(dui)密(mi)度d1=1.7,硫酸(suan)相(xiang)(xiang)對(dui)(dui)密(mi)度d2=1.8。
②. 然后從(cong)各(ge)種(zhong)酸的相(xiang)對(dui)密度(du)的化學資料的表中查得：在100g酸液中磷酸含量p1=86.25g,硫酸含量p2=88g。

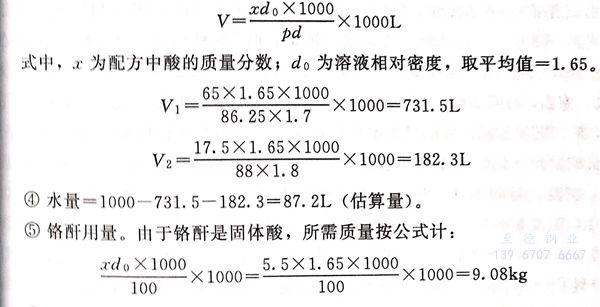

③. 計算磷酸所需體積V1和硫酸所需體積V2.按以下公式：
⑥. 將鉻酐計(ji)算量加(jia)入所(suo)需水中，攪拌溶解。
⑦. 將磷酸計算(suan)量加入鉻酐溶液中(zhong)，攪拌均(jun)勻。
⑧. 將硫酸(suan)計算量182.3L在攪拌之下加入步驟(zou)⑦的溶液中。
⑨. 測量相對密度(du)
已配好的(de)溶液待溫度冷卻至室溫后用比重計(ji)測量相對(dui)密(mi)度。
如(ru)果相(xiang)對密(mi)度(du)高于(yu)1.7,應將(jiang)適量的水加(jia)人電解液(ye)中，稀(xi)釋電解液(ye)使(shi)相(xiang)對密(mi)度(du)在(zai)1.6~1.7范圍內。
如(ru)果相對(dui)密(mi)度在1.6~1.7范圍內(nei)，但電解液(ye)體(ti)積不(bu)足，則(ze)根據(ju)體(ti)積不(bu)足數，適(shi)量按比(bi)例(li)補(bu)充磷酸(suan)、硫酸(suan)、鉻酐量。
如果相(xiang)對(dui)密(mi)度低于1.6,而體積已足或略超過(guo)所配體積，則將電解(jie)液加(jia)熱至80℃,蒸除水分，直到相(xiang)對(dui)密(mi)度達(da)到1.6~1.7的(de)范圍內。
⑩. 通電處理
在陰極(ji)(ji)上(shang)掛(gua)上(shang)鉛板(ban)，在陽極(ji)(ji)上(shang)掛(gua)上(shang)不(bu)銹鋼(gang)板(ban)，按(an)在本(ben)節（1)中所述(shu)進行通電(dian)處(chu)理。在溫度70~80℃下(xia)，用(yong)DA為60~80A/d㎡,時間按(an)40A.h/L計算通電(dian)處(chu)理，然后投入試(shi)拋光(guang)，直到拋光(guang)良好為止(zhi)。
