KN-505添(tian)加劑直(zhi)接(jie)加入到現在使用的(de)瓦特鍍(du)鎳(nie)(nie)液(ye)或氨(an)基磺酸(suan)鹽鍍(du)鎳(nie)(nie)液(ye)中使用，可得(de)到良好的(de)電鍍(du)結合力和光亮的(de)鍍(du)鎳(nie)(nie)層。

 不銹鋼表面用KN-505鍍鎳之后，也可以直接鍍金，減少工藝，效果良好。

1. 使用范圍

   KN-505鍍(du)鎳既(ji)可以(yi)適(shi)用(yong)(yong)于(yu)(yu)(yu)掛鍍(du)，也可以(yi)適(shi)用(yong)(yong)于(yu)(yu)(yu)滾(gun)鍍(du)，也可以(yi)適(shi)用(yong)(yong)于(yu)(yu)(yu)連續鍍(du)的(de)高速鋼帶(dai)，除(chu)了適(shi)用(yong)(yong)于(yu)(yu)(yu)SUS304、305等(deng)其他SUS,也適(shi)用(yong)(yong)于(yu)(yu)(yu)接合力難鍍(du)的(de)鈹青(qing)銅、磷青(qing)銅。

2. KN-505工藝流程

   脫蠟→水洗(xi)(xi)→酸洗(xi)(xi)→水洗(xi)(xi)→KN-505鍍鎳→水洗(xi)(xi)、→其他電鍍→水洗(xi)(xi)→烘干→包裝。

 3. KN-505鍍鎳溶液成分及工藝條件

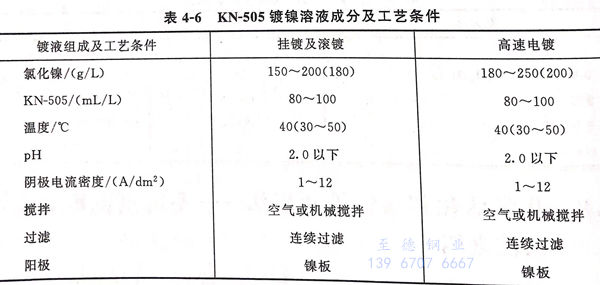

  KN-505鍍鎳溶液成(cheng)分及工藝條件見表4-6。

4. 技術管(guan)理與溶液維(wei)護(hu)

 ①. KN-505添(tian)加(jia)劑可直接加(jia)入現(xian)今的電鍍液(ye)里(li)使用，但要得到高品質時(shi)，重(zhong)新(xin)開缸是最佳方(fang)法。

 ②. KN-505添(tian)加(jia)劑添(tian)加(jia)100mL/L時(shi)較(jiao)穩定(ding)，KN-505不足時(shi)，出現結(jie)合力(li)不良，故要保持適量(liang)多一些，比規(gui)定(ding)量(liang)多（2倍）沒有影響，但不經濟。

 ③. KN-505消耗量(liang)(liang)。400~500A/h時(shi)(shi)消耗量(liang)(liang)為(wei)(wei)10mL/L,即當(dang)電鍍槽(cao)為(wei)(wei)100L時(shi)(shi)，在電流400A時(shi)(shi)，KN-505的消耗量(liang)(liang)為(wei)(wei)1000mL/h,即2500mL/(kA·h)（每千安·小時(shi)(shi)消耗量(liang)(liang)為(wei)(wei)2.5L).

 ④. pH的(de)維護。使用時(shi)期內pH必須維持(chi)在(zai)(zai)2.0以下(xia)。在(zai)(zai)補(bu)充KN-505的(de)時(shi)期內pH不會(hui)(hui)有變(bian)化，如因(yin)混(hun)入多(duo)量的(de)水(shui)洗液時(shi)pH會(hui)(hui)上升，是造成鍍層結合力不良的(de)原(yuan)因(yin)。

 ⑤. 鍍液(ye)進行活性炭過濾(lv)時有20%的KN-505被吸(xi)收，故用活性炭過濾(lv)后要補(bu)充20%的KN-505添加(jia)劑，即添加(jia)KN-505 20mL/L。
