1. 特殊鎳(nie)的性能和用途(tu)


①. 特殊鎳用作打底層


   使(shi)用特殊鎳刷(shua)鍍液(ye)可在不(bu)銹鋼基體表面(mian)上獲(huo)得結合力良好的鎳底層(ceng)。


②. 特殊鎳刷鍍液的性質


  特殊鎳(nie)刷鍍液為酸性(xing)溶液，pH小(xiao)于1,呈(cheng)深綠(lv)色，有較(jiao)強(qiang)的(de)酸味，相當于電(dian)鍍用的(de)預鍍鎳(nie)溶液。


③. 特殊鎳的厚(hou)度。


  特殊鎳刷鍍液的(de)沉積速率慢，故只作為沉積過(guo)渡層，厚度(du)不超過(guo)0.03~0.05mm.超過(guo)該(gai)厚度(du)，鍍層會出現開裂(lie)，影響整個(ge)鍍層的(de)各項(xiang)性能指標，故一般特殊鎳刷鍍60~120s即(ji)可達到2~3μm。


④. 特殊鎳鍍層的性質


  特殊(shu)鎳鍍(du)層致密，孔隙少，硬(ying)度(du)(du)高，耐磨(mo)性好，但不能單獨(du)使用(yong)，故為了達(da)到一定(ding)的(de)(de)(de)厚度(du)(du)的(de)(de)(de)鎳，或一定(ding)的(de)(de)(de)硬(ying)度(du)(du)，在特殊(shu)鎳的(de)(de)(de)基(ji)礎上，用(yong)水(shui)沖洗(xi)后再鍍(du)中間層。

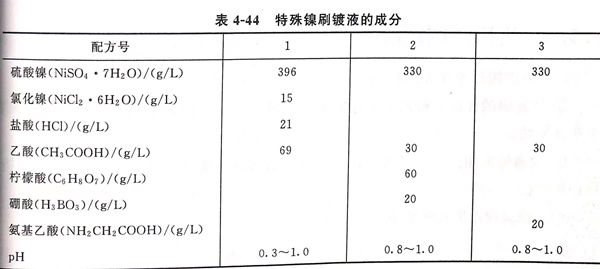

2. 特(te)殊(shu)鎳(nie)刷(shua)鍍液的成分，見表4-44.


表 44.jpg



3. 特(te)殊鎳(nie)鍍液的(de)配制(zhi)方(fang)法（以配方(fang)1為例）


 使(shi)用的原料都應為化(hua)學純(chun)CP級。準確稱取硫(liu)酸(suan)(suan)(suan)鎳396g,氯化(hua)銀(yin)15g,鹽酸(suan)(suan)(suan)21g和乙酸(suan)(suan)(suan)69g放入1000mL的燒杯(bei)中，加蒸(zheng)餾水(shui)600mL,加熱(re)并不斷攪拌，使(shi)固(gu)體全部溶解，冷卻至25℃后倒入1000mL量(liang)筒或容量(liang)瓶中，加蒸(zheng)餾水(shui)稀釋至刻量(liang)。用鹽酸(suan)(suan)(suan)將(jiang)pH調整(zheng)至0.3~1.0范圍內。



4. 特殊鎳刷鍍液的使用(yong)方(fang)法


 ①. 溫(wen)度： 操作(zuo)使用(yong)前將溶(rong)液(ye)加熱至50℃才可(ke)使用(yong)。氣(qi)溫(wen)較低時鍍液(ye)中(zhong)可(ke)能有結晶(jing)析出，屬正常現象。必須(xu)加熱溶(rong)解后攪拌(ban)均勻方可(ke)使用(yong)。


 ②. 接(jie)電(dian)： 正極(ji)性接(jie)法(fa)，即工件(jian)接(jie)負(fu)極(ji)，鍍筆接(jie)正極(ji)。不可反(fan)接(jie)。


 ③. 預熱工(gong)件(jian)(jian)： 先用50~60℃熱水將工(gong)件(jian)(jian)表面預熱至50℃,以備刷鍍。


 ④. 無電擦拭(shi)： 將鍍筆蘸上(shang)特殊(shu)的(de)鎳刷鍍液，在工件表面上(shang)無電擦拭(shi)5~10s.其目的(de)是(shi)防止(zhi)由于鍍液在基體表面分布不均而形成濃(nong)差(cha)極化，影響鍍層與(yu)基體的(de)結合強度(du)。


 ⑤. 閃鍍(du)： 采(cai)用高電(dian)壓18~24V閃鍍(du)，在(zai)強電(dian)場的作用下，表面瞬(shun)間(jian)得到單(dan)一的完整的鎳層。


 ⑥. 正(zheng)鍍： 然后降到工作(zuo)電壓進行正(zheng)常刷鍍。



5. 特殊鎳刷鍍工藝規范(fan)


工作(zuo)電(dian)壓：10~18V,內鍍18~24V;


耗(hao)電系數：0.245A·h/(d㎡·μm);


陽(yang)極與陰極相對速(su)率(lv)：6~20m/min(最佳10~15min);


安全厚度：小(xiao)于(yu)0.03~0.05mm;


富(fu)集(ji)(ji)型鍍液：在循環使(shi)(shi)用(yong)過程中(zhong)，隨著水分(fen)、鹽酸(suan)、乙酸(suan)的(de)揮發，鍍液中(zhong)鎳離子濃度(du)升高，故屬富(fu)集(ji)(ji)型鍍液，電流(liu)效(xiao)率基本不(bu)變(bian)，鍍層硬度(du)穩定，pH路(lu)有下降(jiang)，由1下降(jiang)到(dao)0.3,鍍液可一(yi)直循環使(shi)(shi)用(yong)到(dao)耗(hao)盡(jin)為止。
