1. 不(bu)銹鋼的(de)活化腐蝕
不銹鋼極易生成肉眼看不見的薄鈍化膜，影響著色的均勻性。尤其是大面積不銹鋼(gang)板。如果不進行電化學活化腐蝕，或電化學拋光，將導致表面狀況不一致，使生成膜的速率不一致，著色不均勻，產生條紋或多種色彩。
2. 活化腐蝕(shi)溶液成分及工藝條件(jian)
磷酸（H3PO4)(85%) 450mL/L 、陽極電流密度 0.2~0.5A/d㎡
硫酸（H2SO4)(98%) 390mL/L 、 時間 5~10min
去離子水 160mL/L 、 陰(yin)極材料 鉛或(huo)不(bu)銹鋼(gang)
陽(yang)極(ji)(ji)面積(ji)(ji)：陰極(ji)(ji)面積(ji)(ji) 、 溫度(du) 65~70℃
3. 彩色花紋不銹鋼的制備原(yuan)理
不(bu)銹鋼(gang)(gang)板基體經過前處(chu)理，包括機械拋光、除(chu)油、由(you)活(huo)化腐(fu)蝕(shi)(shi)(shi)(shi)或(huo)電拋光活(huo)化后(hou)晾干，在不(bu)銹鋼(gang)(gang)表面(mian)采(cai)用(yong)(yong)絲網漏印具有一(yi)定厚(hou)度、耐(nai)(nai)蝕(shi)(shi)(shi)(shi)性(xing)能好的(de)、附著牢固的(de)、易于用(yong)(yong)堿液去(qu)除(chu)的(de)、圖(tu)文(wen)再現精度高的(de)花(hua)紋圖(tu)案的(de)耐(nai)(nai)蝕(shi)(shi)(shi)(shi)墨(mo)膜，經過晾干、固化后(hou)采(cai)用(yong)(yong)化學或(huo)電化學著色(se)，獲得彩色(se)花(hua)紋后(hou)，然后(hou)固膜處(chu)理、封閉處(chu)理，最(zui)后(hou)用(yong)(yong)堿溶液去(qu)除(chu)耐(nai)(nai)蝕(shi)(shi)(shi)(shi)墨(mo)膜。這樣便獲得了在不(bu)銹鋼(gang)(gang)板材上(shang)加工出(chu)各種精細圖(tu)案、文(wen)字(zi)、花(hua)紋的(de)彩色(se)膜，做到錦上(shang)添花(hua)，提高彩色(se)不(bu)銹鋼(gang)(gang)板材的(de)附加值，極具經濟意義。但立體感(gan)不(bu)強。
4. 絲(si)網印(yin)刷(shua)原(yuan)理

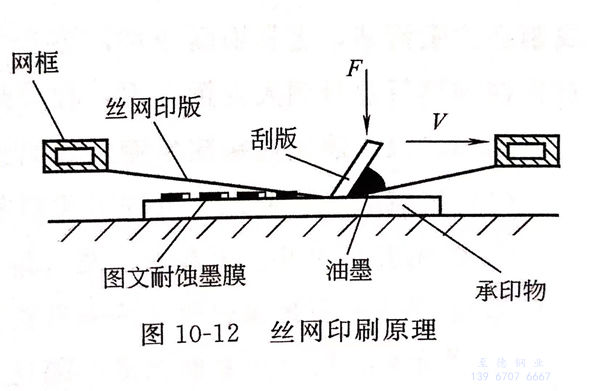

首先是在絲(si)(si)網(wang)上(shang)(shang)制(zhi)(zhi)得印(yin)刷(shua)模板。在印(yin)刷(shua)模板上(shang)(shang)制(zhi)(zhi)成(cheng)與所需花紋相(xiang)反的(de)負片。使用較普遍的(de)制(zhi)(zhi)版(ban)(ban)法是照(zhao)相(xiang)制(zhi)(zhi)版(ban)(ban)法。在繃緊的(de)絲(si)(si)網(wang)上(shang)(shang)涂布感(gan)(gan)光膠(jiao)，晾干后經曝光、顯影，即(ji)得印(yin)刷(shua)模板。印(yin)版(ban)(ban)上(shang)(shang)不(bu)需過(guo)墨(mo)的(de)部(bu)分(fen)受光形成(cheng)固化膜，將網(wang)孔封住，印(yin)刷(shua)時(shi)不(bu)透(tou)過(guo)油墨(mo)。印(yin)版(ban)(ban)上(shang)(shang)需過(guo)墨(mo)部(bu)分(fen)的(de)網(wang)孔不(bu)封閉，可將油墨(mo)漏印(yin)在不(bu)銹鋼表(biao)面(mian)上(shang)(shang)，見圖(tu)10-12.絲(si)(si)網(wang)印(yin)版(ban)(ban)采用300目滌綸絲(si)(si)網(wang)繃制(zhi)(zhi)。制(zhi)(zhi)版(ban)(ban)時(shi)涂敷厚(hou)度為0.01~0.03mm的(de)重氮感(gan)(gan)光膠(jiao)。耐印(yin)力(li)可高達(da)5000~10000次(ci)。
5. 印制圖文耐蝕膜
耐(nai)蝕膜用油(you)墨可采用金龍牌(pai)99-956和(he)99-200K型堿(jian)溶性(xing)耐(nai)酸油(you)墨。印制圖文耐(nai)蝕膜要求：
刮印角度 25°~65° 、網(wang)版距 2~4mm 、刮印速率 3.6~12m/min 、功能性油墨黏(nian)度 4~12Pa·s
刮印壓力 （0.5~2.5)×104N/㎡ (1N/㎡=1Pa) 、耐蝕膜厚(hou)度 、0.05~0.07mm
圖文線條最細可(ke)達(da)(da)(da)0.1mm,分(fen)辨率(lv)達(da)(da)(da)150線／in(1in=0.0254m)。耐蝕(shi)膜與(yu)不銹鋼基體(ti)表面(mian)的(de)牢(lao)固度達(da)(da)(da)99%~100%。
耐(nai)蝕膜厚(hou)，覆蓋(gai)性好(hao)，耐(nai)蝕性強，但(dan)圖(tu)(tu)文再(zai)現精度(du)(du)低，油墨損耗量(liang)大；印制(zhi)的(de)耐(nai)蝕膜薄，則(ze)覆蓋(gai)性差，耐(nai)蝕性弱，但(dan)圖(tu)(tu)文再(zai)現精度(du)(du)高(gao)，油墨損耗相(xiang)對較小，但(dan)易出(chu)現針孔(kong)，著色(se)液從針孔(kong)處浸入，造成雜色(se)花點的(de)毛病。通過(guo)控(kong)制(zhi)刮印角(jiao)度(du)(du)、刮印壓力、網版距、油墨黏度(du)(du)等(deng)參數(shu)，獲得厚(hou)度(du)(du)合(he)理的(de)、尺寸為0.05~0.07mm、圖(tu)(tu)文再(zai)現精度(du)(du)高(gao)、耐(nai)蝕性強、針孔(kong)率小的(de)耐(nai)蝕膜。
6. 不銹鋼彩色花紋(wen)板的制備工(gong)藝流程
工件材料（1Cr18Ni9Ti,尺寸(cun)0.3m×0.4m×0.001m)→機械拋光(guang)(guang)（用(yong)600#、1000#、1400#粗細砂紙依次打(da)磨(mo)至準鏡面光(guang)(guang)潔(jie)度）→除油（常(chang)規堿性(xing)除油，70~80℃,6~10min)→熱水洗→冷水洗→電(dian)化(hua)學活化(hua)腐蝕(shi)或電(dian)化(hua)學拋光(guang)(guang)→清(qing)洗→晾(liang)干(gan)(gan)→絲網印刷(shua)花紋圖(tu)案耐(nai)蝕(shi)膜 →干(gan)(gan)燥(zao)（自干(gan)(gan)1h,溫(wen)度60℃,烘(hong)烤4~5min)→著色（按需要的顏色）→清(qing)洗→固膜處理(li)→清(qing)洗→封閉(bi)→去(qu)除耐(nai)蝕(shi)膜（氫氧化(hua)鈉50~100g/L,溫(wen)度50~70℃,時間3~5min,用(yong)滌綸絲刷(shua)刷(shua)去(qu)）→清(qing)洗→烘(hong)干(gan)(gan)。
