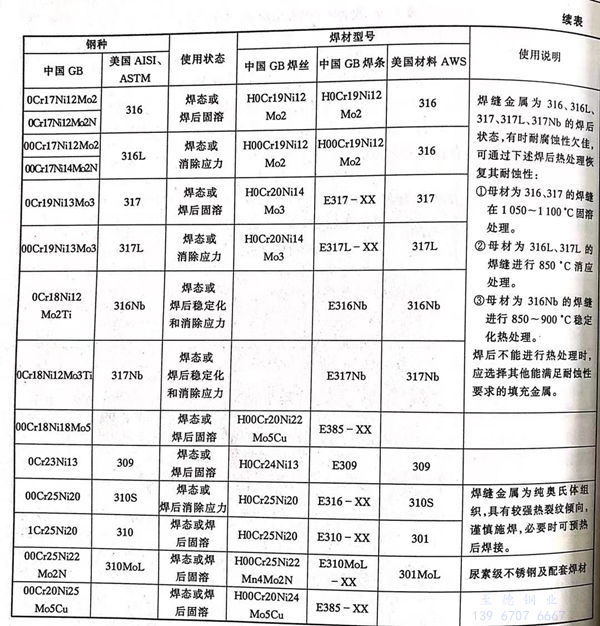

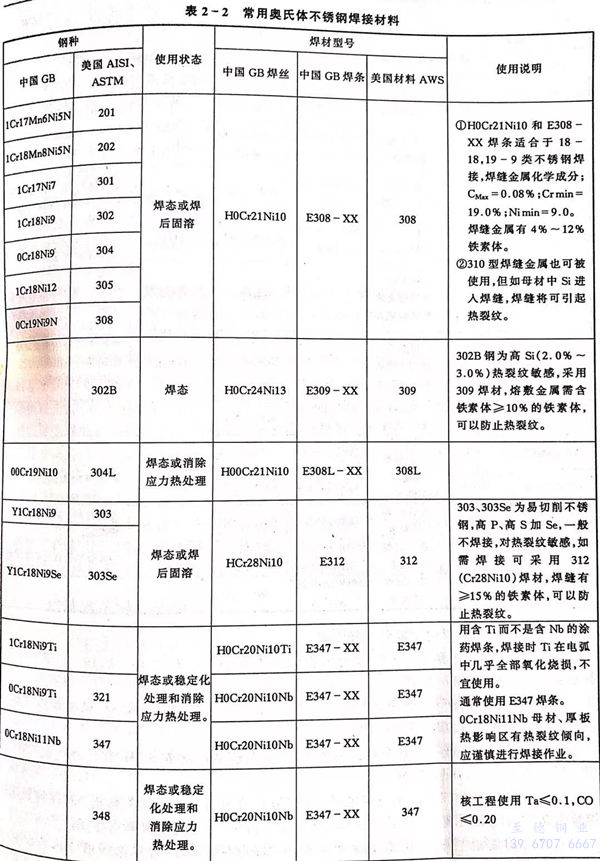

奧(ao)(ao)氏體不銹鋼(gang)管品(pin)種很多，使(shi)用的環境(jing)也很復(fu)雜，焊(han)接(jie)結構(gou)在設計和制(zhi)造時選擇焊(han)材十分重要。表2-2是常用奧(ao)(ao)氏體在線亞洲日產一區二區:不銹鋼管的相應焊(han)(han)接材料。選擇焊(han)(han)接材料主(zhu)要原則是：

 ①. 根據母材的主要化學成分選擇焊材。

 ②. 焊(han)材(cai)的成分，特別是Cr、Ni合金(jin)元素高于母材(cai)Cr、Ni,例如18-8、19-9等不銹鋼(gang)，其配套的焊(han)材(cai)應是20-10型。

 ③. 在可能的條件(jian)下，焊(han)(han)縫(feng)應采(cai)用含有少(shao)量(liang)（4%~12%)鐵素體的焊(han)(han)材，保(bao)證焊(han)(han)縫(feng)優良的抗裂性(xing)能，如(ru)E308、E308L、E316、E316L焊(han)(han)材。

 ④. 焊(han)(han)縫中不(bu)允許或不(bu)可(ke)能存在鐵素體相時，焊(han)(han)材應(ying)選(xuan)用含(han)Mo、Mn等合(he)金元素的(de)焊(han)(han)材，例如尿素級不(bu)銹鋼的(de)配套焊(han)(han)材。

 ⑤. 焊材的C、S、P、Si、Nb應盡(jin)可能低(di)，特別是C、S、P等元素。順便指出(chu)Nb在鈍(dun)奧(ao)氏體焊縫(feng)中(zhong)常常引起凝固裂紋(wen)，但在有少量鐵素體的焊縫(feng)中(zhong)，可以避免其有害作用。

 ⑥. 焊(han)后需要進行穩(wen)定化(hua)或消除應力熱處理的焊(han)接結構，通常選用含Nb的焊(han)材如0Cr18Ni10Nb、0Cr18Ni12Mo2Nb等。
