為保證復合鋼板的焊接質量，首先要恰當地分別選擇覆層和基層用的焊接材料。為更有效地防止稀釋和碳遷移等問題，在基層與覆層之間加焊隔離過渡層（圖4-1),因此還要選好隔離過渡層用焊接材料。選擇焊接材料的基本原則是：覆層用焊接材料應保證熔敷金屬的主要合金元素含量不低于覆層母材標準規定的下限值；對于有防止晶間腐蝕要求的焊接接頭，還應保證熔敷金屬中有一定含量的Nb、Ti等穩定化元素或者C≤0.04%。對于基層應按基層鋼材合金含量選用焊接材料，保證焊接接頭的抗拉強度不低于基層母材標準規定的抗拉強度下限值。過渡焊縫金屬的焊接材料宜選用25Cr-13Ni型或25Cr-20Ni型，以保證能補充基層對覆層造成的稀釋。基層如果是含鉬鋼則應選用25Cr-13Ni-Mo型。

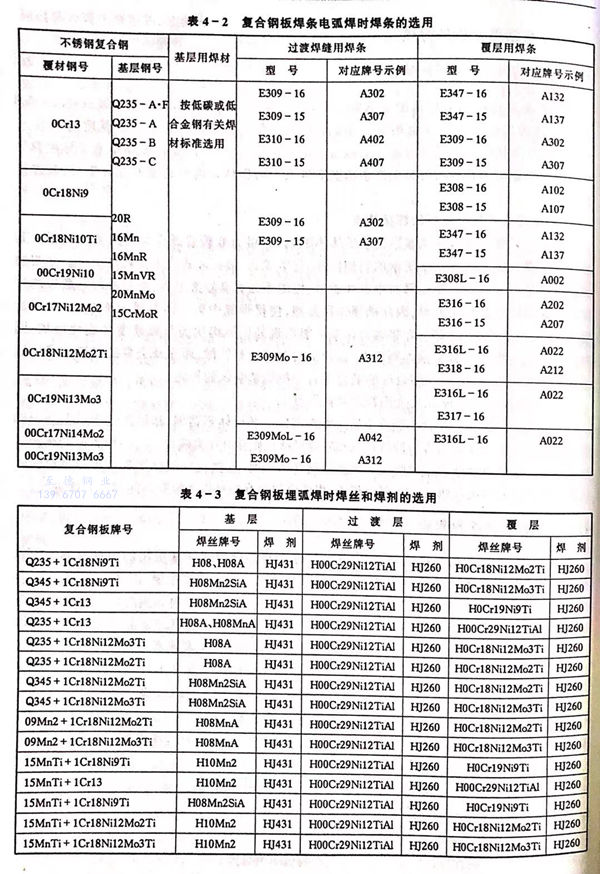

 表4-2和表4-3可供采(cai)用焊(han)條電弧(hu)焊(han)及埋(mai)弧(hu)焊(han)時選用焊(han)接(jie)材料時作參考。

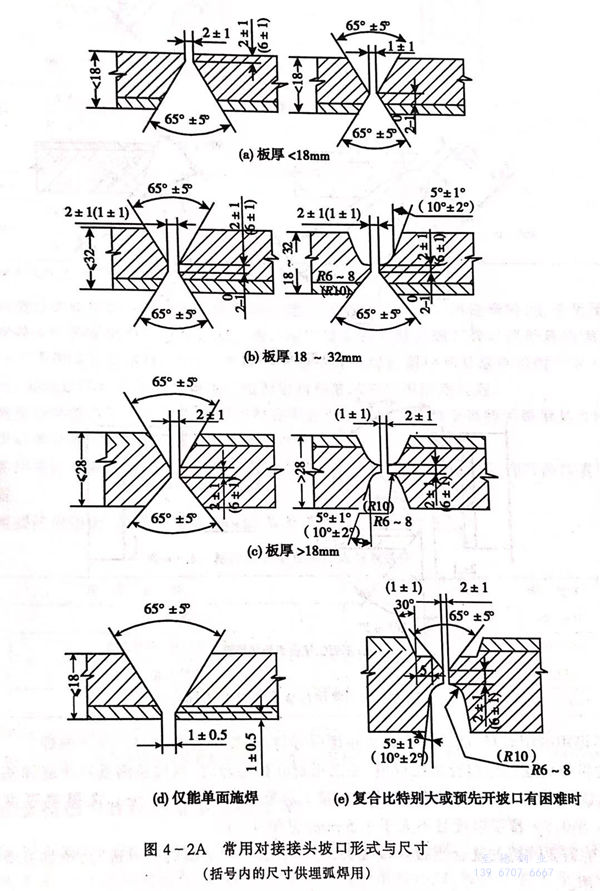

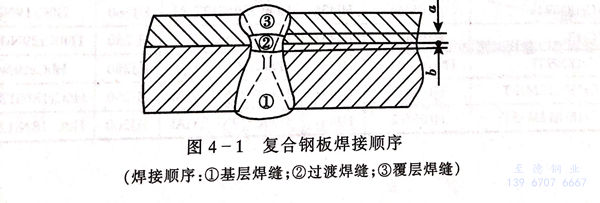

 復合鋼板的焊接程序如圖4-1,即先焊基層焊縫，再焊過渡層焊縫，最后焊覆層焊縫。不銹鋼復合(he)板的坡口應有利于減少過渡焊縫金屬的稀釋率，常見的不銹鋼復合板對接和角接焊時的坡口形式和尺寸見圖4-2A和圖4-2B.為防止覆層金屬混入第一道基層焊縫，應預先將接頭附近的覆層金屬加工掉一部分。過渡焊縫焊接宜用小熱輸入、反極性、直線運條和多層多道焊。

 不(bu)得用碳鋼焊材(cai)(cai)(cai)、低合金(jin)鋼焊材(cai)(cai)(cai)在(zai)覆層(ceng)(ceng)(ceng)母(mu)材(cai)(cai)(cai)、過渡焊縫(feng)(feng)(feng)和(he)覆層(ceng)(ceng)(ceng)焊縫(feng)(feng)(feng)上施焊。過渡焊縫(feng)(feng)(feng)應同時(shi)熔(rong)合基層(ceng)(ceng)(ceng)焊縫(feng)(feng)(feng)、基層(ceng)(ceng)(ceng)母(mu)材(cai)(cai)(cai)和(he)覆層(ceng)(ceng)(ceng)母(mu)材(cai)(cai)(cai)，且(qie)應蓋(gai)滿(man)基層(ceng)(ceng)(ceng)焊縫(feng)(feng)(feng)和(he)基過渡焊縫(feng)(feng)(feng)的(de)熔(rong)焊金(jin)屬(shu)在(zai)基層(ceng)(ceng)(ceng)的(de)厚度(du)（b)宜為1.5~2.5mm,在(zai)覆層(ceng)(ceng)(ceng)厚度(du)0.5mm至0.5x覆層(ceng)(ceng)(ceng)厚度(du)且(qie)不(bu)大(da)于(yu)1.5mm(見圖4-1)。

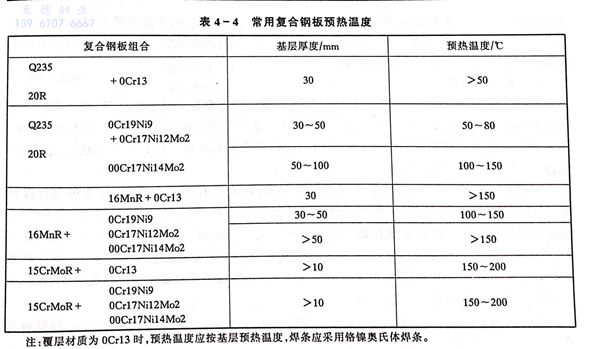

 焊前需要預熱(re)的(de)復合鋼板焊接接頭，宜按基層母材金屬(shu)的(de)要求進行，預熱(re)溫(wen)度可參考表 4-4選用。

 不銹鋼(gang)復(fu)(fu)合鋼(gang)板(ban)焊(han)后(hou)(hou)應(ying)(ying)盡量(liang)避(bi)免(mian)(mian)焊(han)后(hou)(hou)熱(re)處(chu)(chu)(chu)理(li)。當需要(yao)進行焊(han)后(hou)(hou)熱(re)處(chu)(chu)(chu)理(li)時，應(ying)(ying)避(bi)免(mian)(mian)覆(fu)(fu)層(ceng)(ceng)母材(cai)和焊(han)接接頭中鉻碳化物析出(chu)和形成。相。應(ying)(ying)以復(fu)(fu)合鋼(gang)總厚度確(que)定焊(han)后(hou)(hou)熱(re)處(chu)(chu)(chu)理(li)的(de)規范。覆(fu)(fu)層(ceng)(ceng)為0Cr13不銹鋼(gang)復(fu)(fu)合鋼(gang)板(ban)，當使用奧氏體不銹鋼(gang)焊(han)材(cai)焊(han)接覆(fu)(fu)層(ceng)(ceng)和基層(ceng)(ceng)材(cai)料時不要(yao)求焊(han)后(hou)(hou)熱(re)處(chu)(chu)(chu)理(li)時，可免(mian)(mian)做焊(han)后(hou)(hou)熱(re)處(chu)(chu)(chu)理(li)。否則應(ying)(ying)按覆(fu)(fu)層(ceng)(ceng)材(cai)料要(yao)求進行焊(han)后(hou)(hou)熱(re)處(chu)(chu)(chu)理(li)。

 不銹鋼(gang)復合鋼(gang)板焊(han)后熱處理(li)按基層材(cai)料要求(qiu)進(jin)行。覆層為堆焊(han)金屬的(de)不銹鋼(gang)復合鋼(gang)板基層需(xu)要焊(han)后熱處理(li)，則應在堆焊(han)覆層后再進(jin)行。

 對耐晶間腐蝕要(yao)求較高的設備，如果基層(ceng)需要(yao)焊后(hou)熱處(chu)(chu)理，則(ze)宜在(zai)熱處(chu)(chu)理后(hou)再焊覆(fu)層(ceng)的蓋面層(ceng)焊縫。

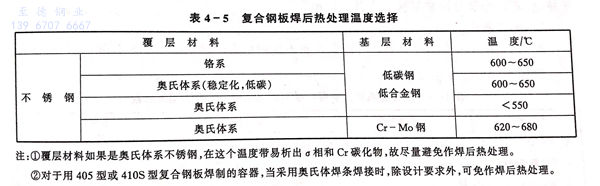

 焊后需要熱處理的，其(qi)熱處理溫度可(ke)參照(zhao)表4-5選擇。

注：①. 覆(fu)層材料如果是奧(ao)氏(shi)體系不銹鋼，在(zai)這(zhe)個溫度帶易(yi)析(xi)出σ相和Cr碳化物(wu)，故盡量避免(mian)作焊后熱處(chu)理。

      ②. 對于(yu)用405型(xing)或(huo)410S型(xing)復合鋼板焊(han)(han)制的容器，當采用奧氏體(ti)焊(han)(han)條焊(han)(han)接時，除(chu)設計要求外，可免作焊(han)(han)后熱(re)處理。
