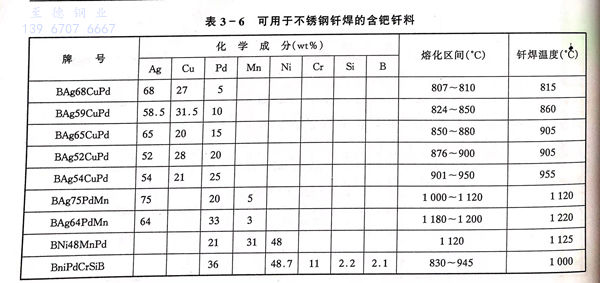

含(han)鈀(ba)釬料(liao)有許多，表3-6中列出(chu)了(le)一(yi)些銀(yin)銅鈀(ba)、銀(yin)鈀(ba)錳和鎳基含(han)鈀(ba)釬料(liao)，均可(ke)用(yong)于(yu)在線亞洲日產一區二區:不銹鋼釬焊。


表 6.jpg


 銀銅鈀釬料熔點較低，鈀促進銀基釬料在不銹鋼上的潤濕，即使是鈀含量僅有5%的BAg68CuPd,在不銹鋼上潤濕角也很小；當鈀含量較高時，銀銅鈀釬料具有較好的高溫性能，BAg54CuPd可代替BAu-4釬焊工作溫度在427℃以下的部件。


 銀(yin)鈀錳釬(han)(han)料(liao)的(de)工作溫(wen)度(du)(du)更(geng)高，可達(da)800℃.但釬(han)(han)縫的(de)組(zu)織在(zai)長期加熱中會發生偏析，釬(han)(han)縫中心出現(xian)低(di)強度(du)(du)的(de)富銀(yin)固溶體，降(jiang)低(di)接頭的(de)機械性能。含(han)鈀鎳(nie)基釬(han)(han)料(liao)釬(han)(han)焊的(de)不銹(xiu)鋼接頭的(de)高溫(wen)性能比含(han)鈀銀(yin)基釬(han)(han)料(liao)要好，尤其(qi)是(shi)BNiPdCrSiB所需釬(han)(han)焊溫(wen)度(du)(du)較低(di)，更(geng)適合(he)釬(han)(han)焊不銹(xiu)鋼接頭。但這(zhe)些釬(han)(han)料(liao)較脆，不能加工成形，一(yi)般以粉末狀(zhuang)或非晶箔帶狀(zhuang)使用(yong)(yong)。此(ci)外同使用(yong)(yong)Ni-Cr-Si-B系釬(han)(han)料(liao)一(yi)樣(yang)，使用(yong)(yong)BNiPdCrSiB時(shi)要采用(yong)(yong)較小的(de)釬(han)(han)縫間隙(xi)。
