純度大于99%的無氧銅常用于在氫氣爐、分解氨氣氛爐和真空爐中釬(han)焊(han)不銹(xiu)鋼。紫銅釬料的熔點為1083℃,釬焊溫度一般在1120℃.紫銅在不銹鋼上潤濕性和流動性非常好，一般控制釬縫間隙在0~0.05mm。紫銅釬料成本低，并可制成絲、帶、箔、粉各形式。釬焊接頭在常溫下具有很好的強度和塑性，但在400℃以上釬焊接頭的強度和抗氧化性急劇下降。


  Cu-31.5Mn-10Co釬料常(chang)用(yong)于在保(bao)護(hu)性(xing)氣氛爐中(zhong)釬焊不(bu)銹鋼。該釬料的(de)(de)熔化區間為(wei)(wei)940~950℃,釬焊溫(wen)度為(wei)(wei)1000~1050℃.該釬料釬焊的(de)(de)不(bu)銹鋼接頭在500℃左右仍能保(bao)持較高的(de)(de)強度（見表3-1)和抗氧化性(xing)。由于釬焊溫(wen)度與(yu)某些不(bu)銹鋼固溶溫(wen)度一(yi)致(zhi)，可將不(bu)銹鋼的(de)(de)釬焊與(yu)熱處(chu)理一(yi)同進行。

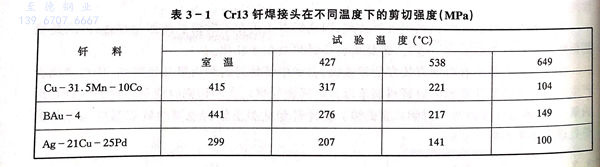

表 1.jpg


  Cu-30Ni-2Si-02B-15Fe釬(han)(han)(han)料(liao)常用于不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)的爐(lu)中釬(han)(han)(han)焊(han)，特別是真空爐(lu)中釬(han)(han)(han)焊(han)。該(gai)釬(han)(han)(han)料(liao)釬(han)(han)(han)焊(han)的不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)接頭具有更好的高(gao)溫性(xing)能(neng)，釬(han)(han)(han)料(liao)在600℃時的強度和抗氧化性(xing)與1Cr18Ni9Ti相當。但該(gai)釬(han)(han)(han)料(liao)熔(rong)點較(jiao)高(gao)，熔(rong)化區(qu)間為1080~1120℃,釬(han)(han)(han)焊(han)溫度為1175~1200℃.在如(ru)此高(gao)的溫度下釬(han)(han)(han)焊(han)不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)，會造成(cheng)不(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)晶(jing)粒長大(da)。
