建筑給(gei)排水管道(dao)施工圖(tu)(tu)主(zhu)要(yao)包括平面圖(tu)(tu)、系(xi)統圖(tu)(tu)和詳圖(tu)(tu)三部分。
1. 平面(mian)圖(tu)的主(zhu)要內容(rong)
建筑給排水(shui)管道平(ping)面(mian)布(bu)置圖是(shi)施工圖中最重(zhong)要(yao)和(he)最基本的圖樣(yang)，其(qi)比例(li)為(wei)1:50和(he)1:100兩種。主要(yao)表明(ming)室內給水(shui)排水(shui)管道、衛(wei)生器具和(he)用水(shui)設備(bei)的平(ping)面(mian)布(bu)置。識讀時應掌握的主要(yao)內容和(he)注意(yi)事項(xiang)有以下幾點：
a. 查(cha)明衛生器具、用(yong)水設備（開(kai)水爐、水加熱(re)器）和升壓設備（水泵、水箱(xiang)）的(de)類型(xing)、數(shu)量、安裝位(wei)置(zhi)、定位(wei)尺寸。
b. 弄(nong)清給水引入管和(he)污水排出管的平(ping)面位(wei)置(zhi)、走向、定位(wei)尺寸與(yu)室外給排水管網的連接方式(shi)、管徑及坡度。
c. 查明給(gei)水(shui)(shui)排水(shui)(shui)干管(guan)(guan)、主(zhu)管(guan)(guan)、支管(guan)(guan)的平面位置與走(zou)向、管(guan)(guan)徑尺寸(cun)及立管(guan)(guan)編號。
d. 對(dui)于消(xiao)防(fang)給水管道應(ying)查(cha)明消(xiao)防(fang)栓的布置(zhi)(zhi)、口徑大小(xiao)及(ji)消(xiao)防(fang)栓箱(xiang)形式與設置(zhi)(zhi)。對(dui)于自動噴水滅火系統，還應(ying)查(cha)明噴頭的類型(xing)、數(shu)量(liang)以及(ji)報警閥(fa)組(zu)等消(xiao)防(fang)部件的平面位置(zhi)(zhi)、數(shu)量(liang)、規格(ge)、型(xing)號。
e. 應查明水(shui)表的型號、安裝位置(zhi)(zhi)及水(shui)表前后的閥門(men)設置(zhi)(zhi)情況。
f. 對于室內排水(shui)管道，應查明清(qing)通(tong)設(she)備的(de)布(bu)置情況，同時，彎頭(tou)、三通(tong)應考(kao)慮是否帶檢修門。
特別提醒：對于大型廠房的室內排水(shui)管(guan)道應(ying)注(zhu)意是否設有室內檢查井以及檢查井的進(jin)出(chu)管(guan)與(yu)室外管(guan)道的連(lian)接(jie)方(fang)式。對于雨(yu)水(shui)管(guan)道應(ying)查明雨(yu)水(shui)斗(dou)的布置(zhi)、數量、規(gui)格、型號(hao)，并(bing)結合詳圖查清(qing)雨(yu)水(shui)管(guan)與(yu)屋面天溝的連(lian)接(jie)方(fang)式及施工做法(fa)。
2. 系統圖的(de)主要內容
給(gei)水和排水管道系統(tong)(tong)圖是分系統(tong)(tong)繪制(zhi)成正面斜等軸測圖的(de)，主要表明管道系統(tong)(tong)的(de)空間走(zou)向(xiang)。識讀時應掌握的(de)主要內容(rong)和注意事項如(ru)下：
a. 查明給水管(guan)(guan)道(dao)系統的具(ju)體(ti)走向(xiang)，干管(guan)(guan)敷設(she)形式、管(guan)(guan)徑尺(chi)寸、閥門設(she)置以及(ji)管(guan)(guan)道(dao)標高。識讀給水系統圖時，應(ying)按引入(ru)管(guan)(guan)、干管(guan)(guan)、立管(guan)(guan)、支管(guan)(guan)及(ji)用水設(she)備的順序(xu)進行。
b. 查(cha)明排(pai)(pai)水(shui)管道(dao)系(xi)統(tong)的(de)具體走向、管路(lu)分支情況，管徑(jing)尺寸、橫(heng)管坡度、管道(dao)標高(gao)、存水(shui)彎(wan)形式、清(qing)通設備型號(hao)、彎(wan)頭、三通的(de)選用是(shi)否符合規范要(yao)求。識(shi)讀排(pai)(pai)水(shui)管道(dao)系(xi)統(tong)圖(tu)時，應按衛生器(qi)具或排(pai)(pai)水(shui)設備的(de)存水(shui)彎(wan)、器(qi)具排(pai)(pai)水(shui)管、排(pai)(pai)水(shui)橫(heng)管、立(li)管、排(pai)(pai)出管的(de)順序(xu)進行(xing)。
3. 詳圖(tu)的主要內容
室內給排水管道(dao)詳圖(tu)主要包括管道(dao)節點、水表、消(xiao)防栓、水加熱器、開水爐、衛生(sheng)器具(ju)、穿墻套管、排水設(she)備、管道(dao)支架(jia)等，圖(tu)上均注有詳細尺寸，可供安裝(zhuang)時(shi)直接使用。

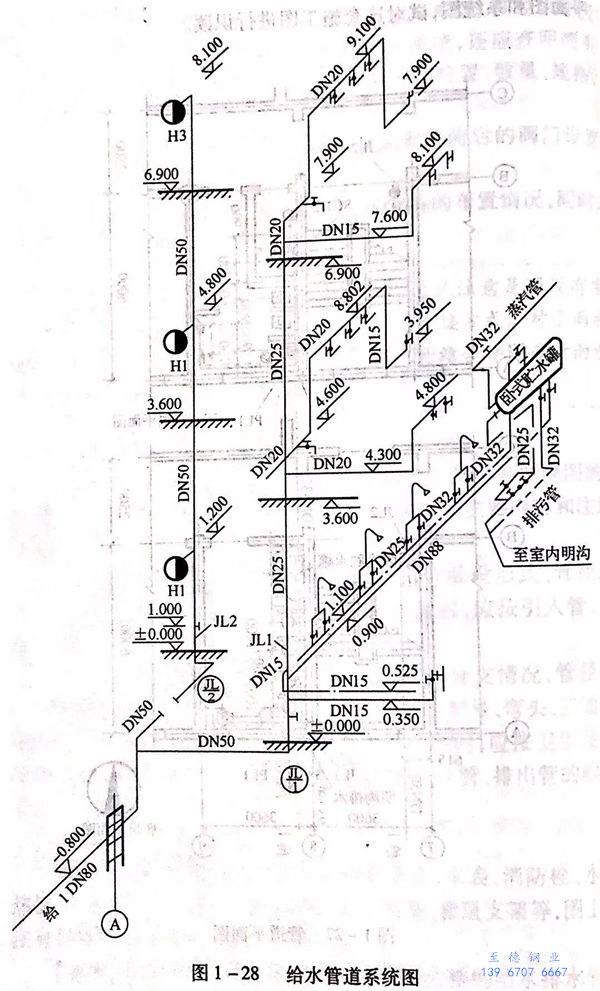

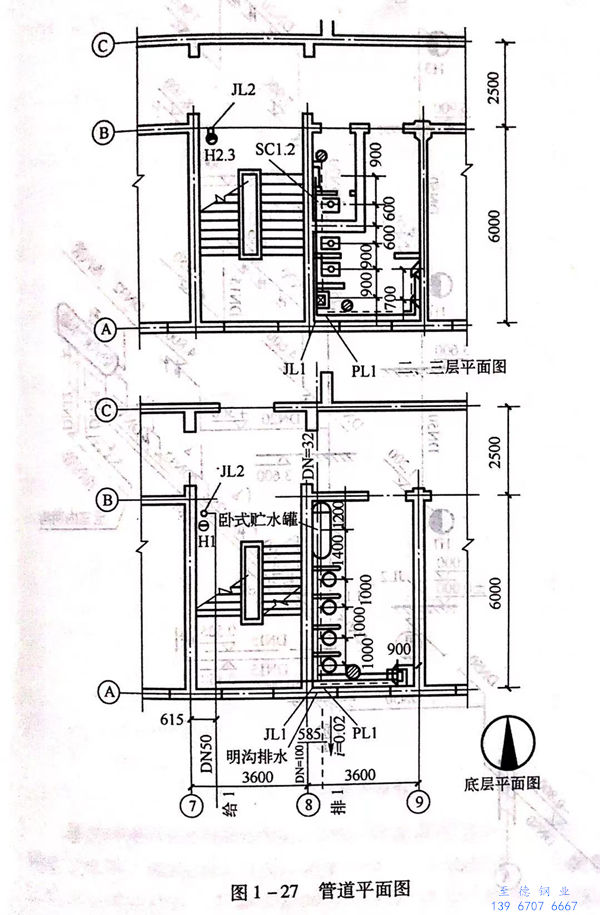

【實例】圖(tu)1-27~圖(tu)1-29是(shi)某三層辦公樓的給(gei)水排水管道平面(mian)圖(tu)和系統圖(tu)，試對這套(tao)施工圖(tu)進行識讀。
通過識(shi)讀平(ping)面圖得知該辦公樓底層(ceng)(ceng)設(she)有(you)(you)淋浴間(jian)(jian)，二層(ceng)(ceng)和(he)三(san)層(ceng)(ceng)設(she)有(you)(you)衛生間(jian)(jian)。淋浴間(jian)(jian)內(nei)設(she)有(you)(you)四(si)組淋浴器、一只洗(xi)臉盆(pen)、一只地(di)漏(lou)。二層(ceng)(ceng)衛生間(jian)(jian)內(nei)設(she)有(you)(you)三(san)套高水(shui)箱(xiang)蹲式大便器、兩(liang)(liang)套小便器、一只洗(xi)臉盆(pen)、兩(liang)(liang)只地(di)漏(lou)。三(san)層(ceng)(ceng)衛生間(jian)(jian)布置與二層(ceng)(ceng)相同。每層(ceng)(ceng)樓梯間(jian)(jian)均設(she)有(you)(you)消防(fang)栓箱(xiang)。
給水引入(ru)管(guan)的位(wei)置處于7號軸線東(dong)(dong)615mm處，由(you)南向北(bei)進(jin)入(ru)室內(nei)并分兩路(lu)，一路(lu)由(you)西向東(dong)(dong)進(jin)入(ru)淋浴間，立管(guan)編號為(wei)JL1;另一路(lu)進(jin)人室內(nei)后(hou)向北(bei)至消(xiao)防(fang)栓箱，消(xiao)防(fang)立管(guan)編號為(wei)JL2。
JL1位于A軸(zhou)線(xian)和8號(hao)軸(zhou)線(xian)的(de)墻(qiang)(qiang)角處，該立(li)管(guan)(guan)在(zai)底層分兩(liang)路(lu)(lu)供(gong)水(shui)，一(yi)路(lu)(lu)由南向(xiang)北沿8號(hao)軸(zhou)線(xian)沿墻(qiang)(qiang)敷(fu)設，管(guan)(guan)徑(jing)(jing)(jing)為(wei)(wei)(wei)(wei)DN32,標(biao)(biao)高(gao)(gao)(gao)(gao)為(wei)(wei)(wei)(wei)0.900m,經過四組淋浴器進入貯水(shui)罐。另一(yi)路(lu)(lu)沿A軸(zhou)線(xian)沿墻(qiang)(qiang)敷(fu)設，送(song)至(zhi)洗(xi)臉(lian)盆，標(biao)(biao)高(gao)(gao)(gao)(gao)為(wei)(wei)(wei)(wei)0.350m,管(guan)(guan)徑(jing)(jing)(jing)為(wei)(wei)(wei)(wei)DN15.管(guan)(guan)道在(zai)二層也分兩(liang)路(lu)(lu)供(gong)水(shui)，一(yi)路(lu)(lu)為(wei)(wei)(wei)(wei)洗(xi)滌盆供(gong)水(shui)，標(biao)(biao)高(gao)(gao)(gao)(gao)為(wei)(wei)(wei)(wei)4.6m,管(guan)(guan)徑(jing)(jing)(jing)為(wei)(wei)(wei)(wei)DN20.又登高(gao)(gao)(gao)(gao)至(zhi)標(biao)(biao)高(gao)(gao)(gao)(gao)5.800m,管(guan)(guan)徑(jing)(jing)(jing)為(wei)(wei)(wei)(wei)DN20,為(wei)(wei)(wei)(wei)蹲式大(da)便器高(gao)(gao)(gao)(gao)水(shui)箱供(gong)水(shui)，再返低至(zhi)3.950m,管(guan)(guan)徑(jing)(jing)(jing)為(wei)(wei)(wei)(wei)DN15,為(wei)(wei)(wei)(wei)洗(xi)臉(lian)盆供(gong)水(shui)。另一(yi)路(lu)(lu)由西向(xiang)東，標(biao)(biao)高(gao)(gao)(gao)(gao)為(wei)(wei)(wei)(wei)4.300m,登高(gao)(gao)(gao)(gao)至(zhi)4.800m轉(zhuan)向(xiang)北，為(wei)(wei)(wei)(wei)小(xiao)便器供(gong)水(shui)。
JL2設(she)在B軸線和7號軸線的樓梯(ti)間(jian)，在標(biao)高1.000m處設(she)閘閥，消防栓編(bian)號為H1、H2、H3,分別設(she)在1層(ceng)(ceng)～3層(ceng)(ceng)距地面1.2m處。

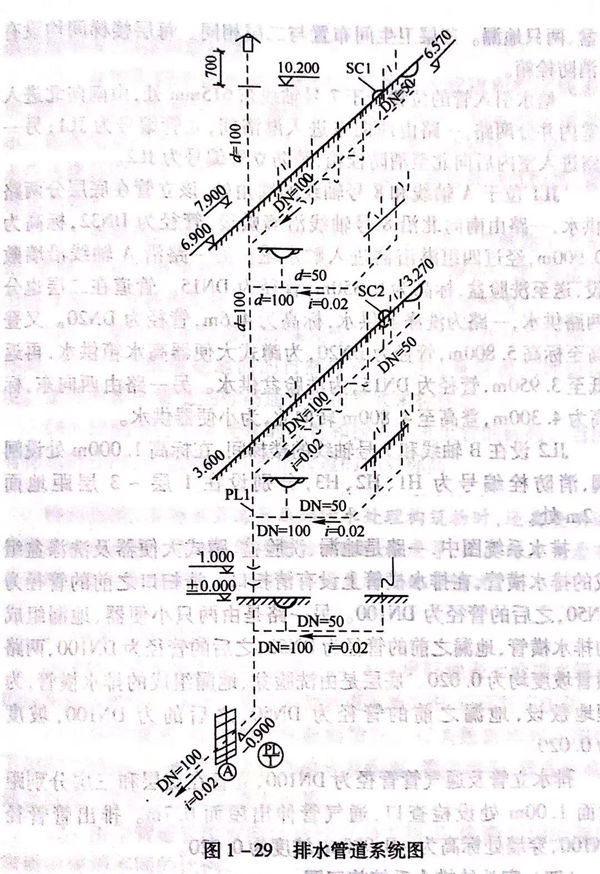

排(pai)(pai)水系統圖中，一路是地(di)漏、洗臉盆、蹲式大便(bian)(bian)器及洗滌盆組成(cheng)的(de)排(pai)(pai)水橫(heng)(heng)管(guan)(guan)，在排(pai)(pai)水橫(heng)(heng)管(guan)(guan)上設(she)有清(qing)掃口(kou)。清(qing)掃口(kou)之(zhi)前(qian)的(de)管(guan)(guan)徑(jing)(jing)為(wei)(wei)(wei)(wei)DN50,之(zhi)后(hou)的(de)管(guan)(guan)徑(jing)(jing)為(wei)(wei)(wei)(wei)DN100.另(ling)一路是由兩只小便(bian)(bian)器、地(di)漏組成(cheng)的(de)排(pai)(pai)水橫(heng)(heng)管(guan)(guan)，地(di)漏之(zhi)前(qian)的(de)管(guan)(guan)徑(jing)(jing)為(wei)(wei)(wei)(wei)DN50,之(zhi)后(hou)的(de)管(guan)(guan)徑(jing)(jing)為(wei)(wei)(wei)(wei)DN100,兩路橫(heng)(heng)管(guan)(guan)坡度均為(wei)(wei)(wei)(wei)0.020.底(di)層(ceng)是由洗臉盆、地(di)漏組成(cheng)的(de)排(pai)(pai)水橫(heng)(heng)管(guan)(guan)，為(wei)(wei)(wei)(wei)埋地(di)敷設(she)，地(di)漏之(zhi)前(qian)的(de)管(guan)(guan)徑(jing)(jing)為(wei)(wei)(wei)(wei) DN50,之(zhi)后(hou)的(de)為(wei)(wei)(wei)(wei)DN100,坡度為(wei)(wei)(wei)(wei)0.020。
排水立管(guan)(guan)及通氣管(guan)(guan)管(guan)(guan)徑(jing)為(wei)(wei)DN100,立管(guan)(guan)在(zai)底層(ceng)和(he)三層(ceng)分別距(ju)地面1.00m處設檢查口，通氣管(guan)(guan)伸出屋面0.7m.排出管(guan)(guan)管(guan)(guan)徑(jing)DN100,穿墻處標高為(wei)(wei)－0.900m,坡度為(wei)(wei)0.020。
