0Cr21Ni6Mn9N 鋼是Cr-Ni-Mn-N系超高強度奧氏體低溫無磁不銹鋼(gang)，它在超低溫（-269℃)無磁環境中有廣泛的應用。

1. 化(hua)學成分(fen)

鋼(gang)的化(hua)學成分見表(biao)1-15.

2. 合金元素(su)的作(zuo)用

  在超低溫工程中，一般的奧氏體(ti)不銹(xiu)鋼由于組織的不穩定，在低溫下易發生馬氏體相變而降低韌性。這種情況下，主要應用超低碳不銹鋼、含鉬不銹鋼、含氮的奧氏體不銹鋼以及某些鎳基合金：但在無磁場合，馬氏體還會增大磁性。作為無磁鋼，除要求奧氏體組織穩定，不發生馬氏體相變外，還要在低溫下不呈順磁性和鐵磁性。因此要求奈爾（Neel)轉變溫度要盡量高。

3. 物理(li)性能

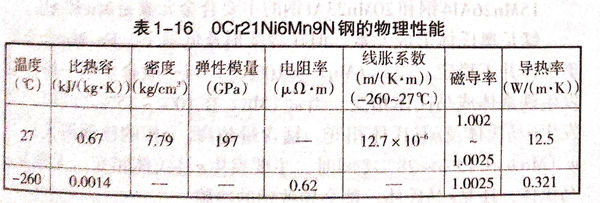

  鋼的物理性能見表1-16.

4. 熱處理

  該(gai)鋼一般只需經過1050℃的固溶處(chu)理。

5. 力學性(xing)能

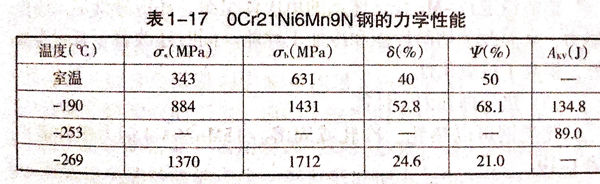

  0Cr21Ni6Mn9N鋼(gang)室溫和低溫的力學性(xing)(xing)能(neng)見(jian)表1-17。此鋼(gang)被氮合金(jin)化，因而強(qiang)度(du)高，塑性(xing)(xing)好，斷裂韌性(xing)(xing)也好。氮能(neng)增強(qiang)組織(zhi)穩定性(xing)(xing)，因此低溫性(xing)(xing)能(neng)也較好。
