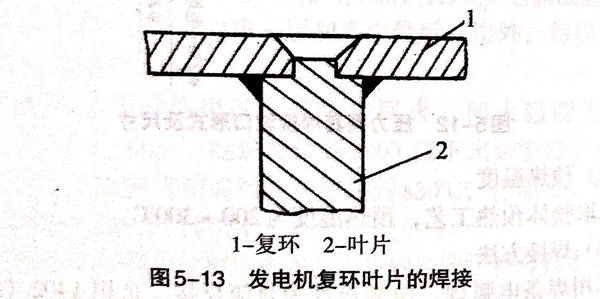

發電機復環葉片結構如圖5-13所示，其材質為2Cr13,葉片為1Cr13,均為馬氏體(ti)不(bu)銹(xiu)鋼，采用焊接工藝如下。
①. 焊(han)前預(yu)熱溫度(du)為100℃.
②. 選用A207(E316型）焊條，直徑3.2mm.
③. 在引弧(hu)板上(shang)引弧(hu)，待電弧(hu)穩定后引入待焊處，采用(yong)短弧(hu)焊，收弧(hu)時要填滿弧(hu)坑(keng)，防止弧(hu)坑(keng)裂紋，并使(shi)焊縫與母(mu)材(cai)呈圓(yuan)滑過(guo)渡。
④. 焊(han)后為防止焊(han)件的變形和裂紋，需進行回(hui)火熱(re)處理(li)來消除焊(han)接殘(can)余應力(li)。回(hui)火溫度為700℃,保溫30min,然后隨爐冷卻。
⑤. 用超聲(sheng)波(bo)探(tan)傷對(dui)焊(han)縫內部進行檢測(ce)，發(fa)現(xian)超標缺陷時，應(ying)立即返修(xiu)。
