一(yi)、對焊環板式松(song)套(tao)法蘭型式與尺寸

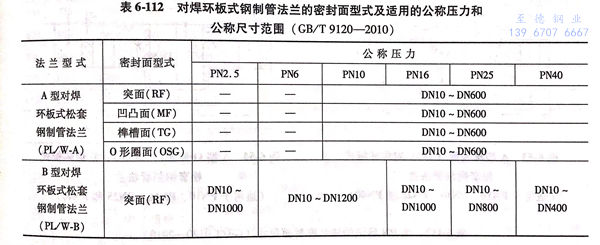

 用PN標記的對焊環板式(shi)(shi)松套(tao)鋼(gang)制(zhi)管法(fa)蘭分為A型和B型兩種結構(gou)型式(shi)(shi)，其密封面(mian)型式(shi)(shi)及適(shi)用的公稱(cheng)壓力和公稱(cheng)尺寸范(fan)圍(wei)見表6-112。

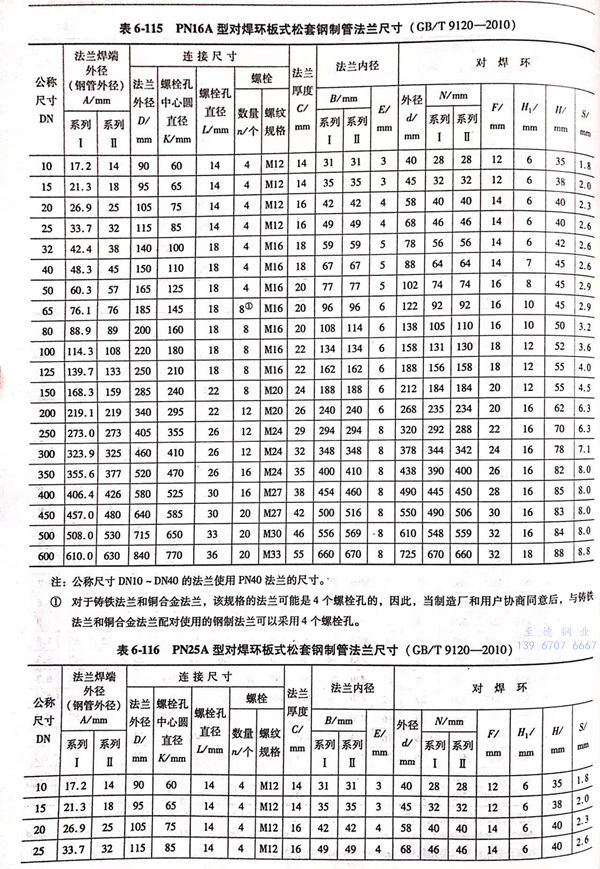

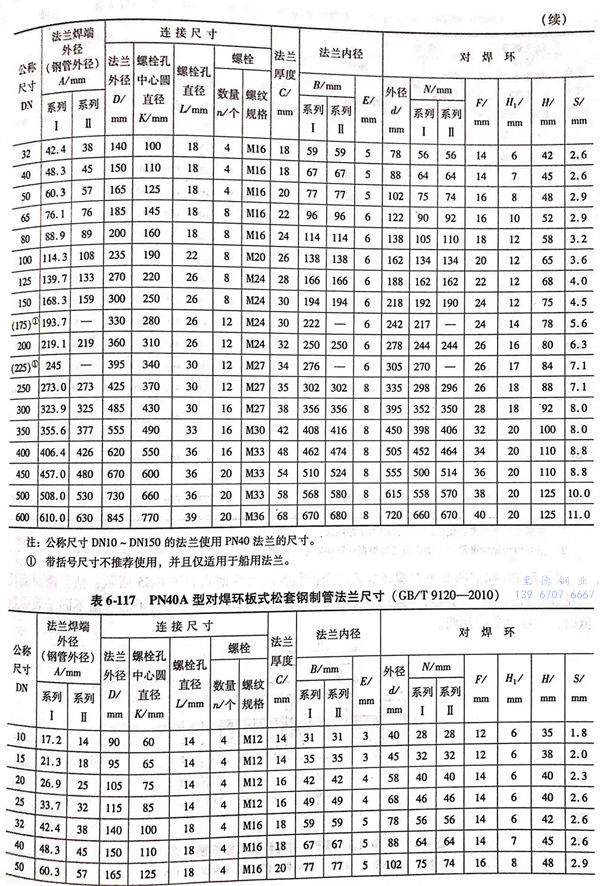

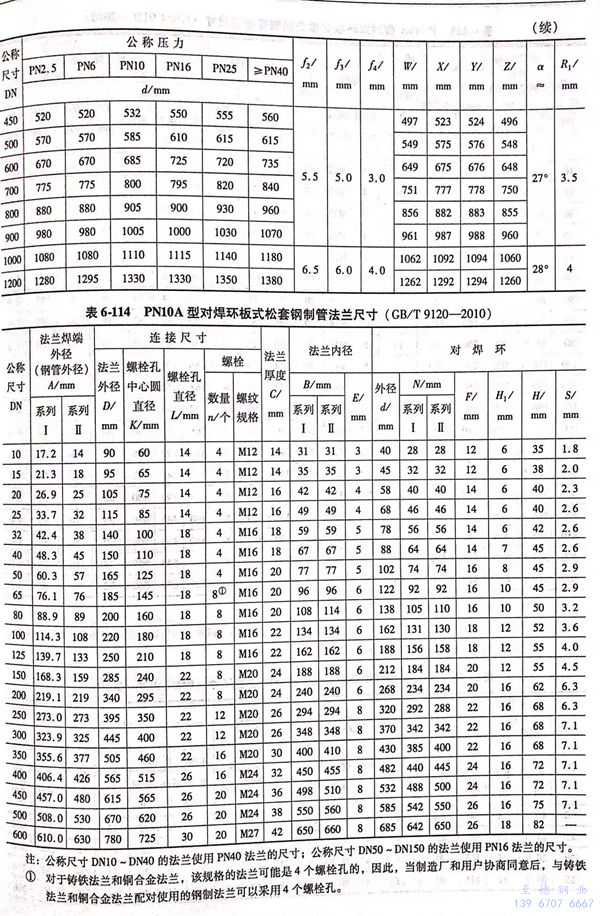

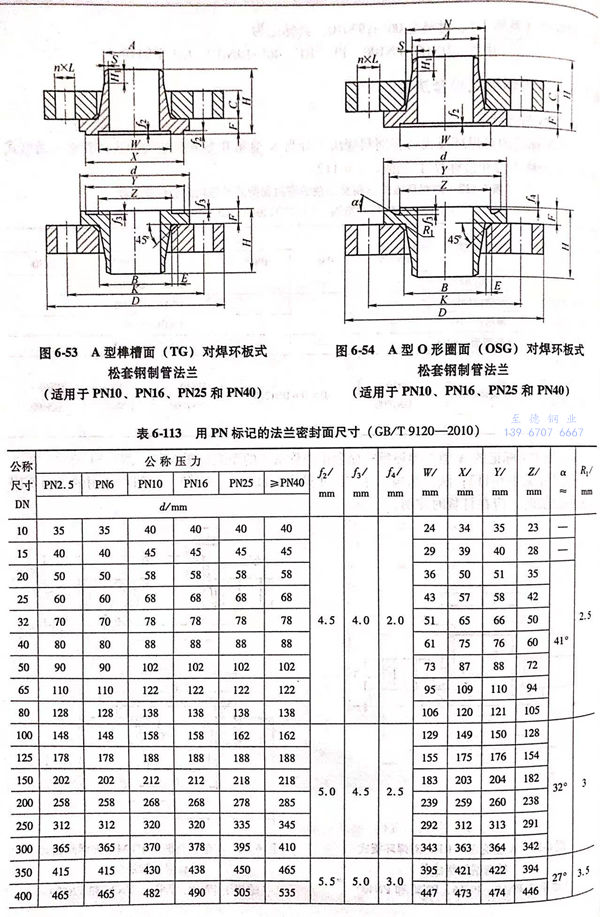

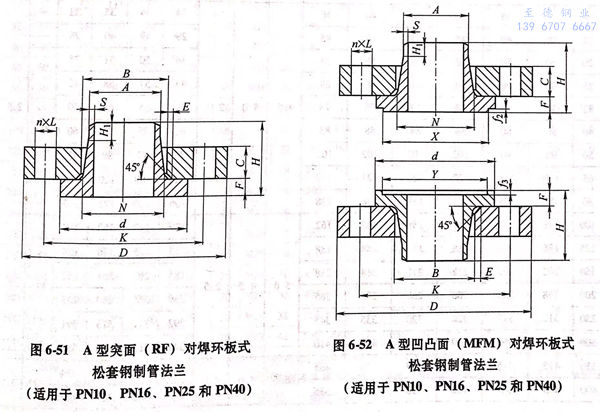

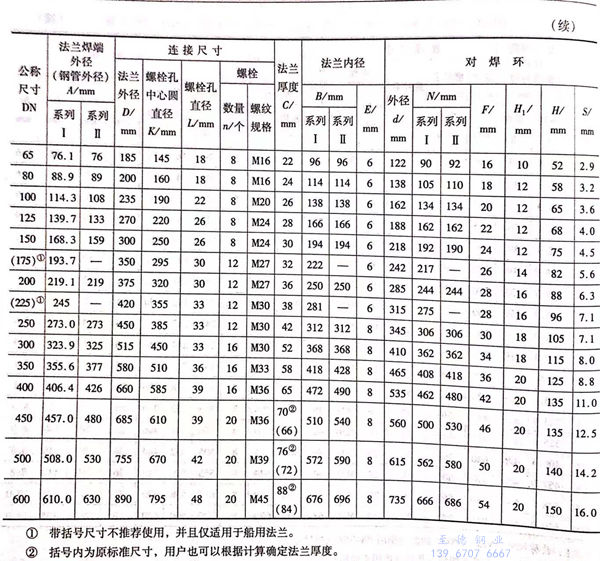

1. 用PN標記的(de)A型對焊環板式(shi)松套(tao)鋼(gang)制管法蘭的(de)型式(shi)如圖6-51~圖6-54所示；法蘭密封面尺寸見(jian)表(biao)6-113;法蘭結構(gou)尺寸或(huo)尺寸見(jian)表(biao)6-114~表(biao)6-117,當用戶選用的(de)S值不同(tong)于表(biao)中(zhong)數值時(shi)，應在(zai)訂貨(huo)時(shi)注(zhu)明(ming)。

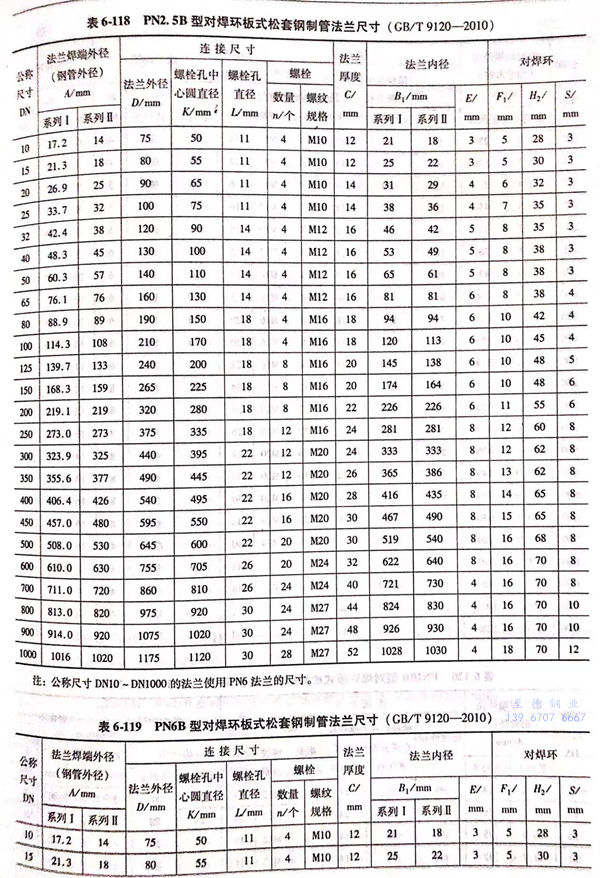

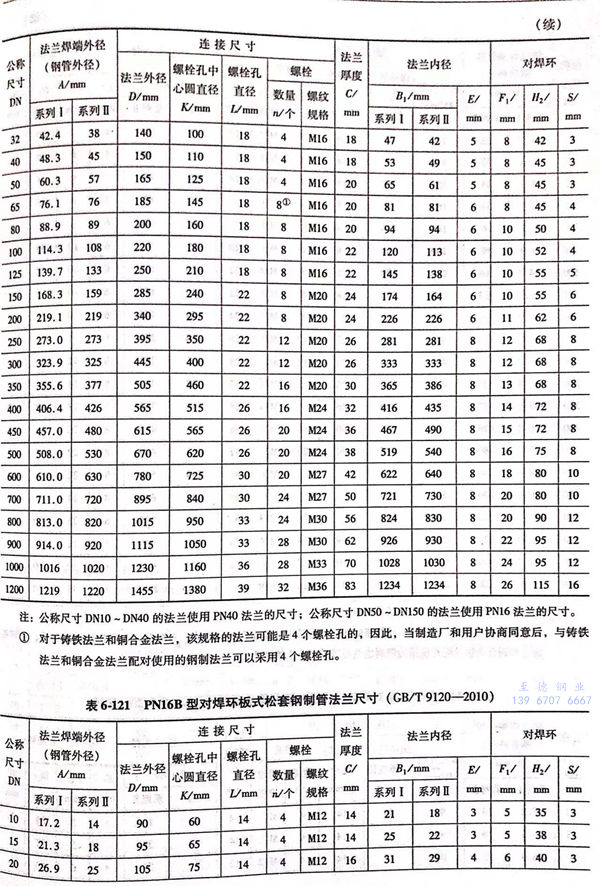

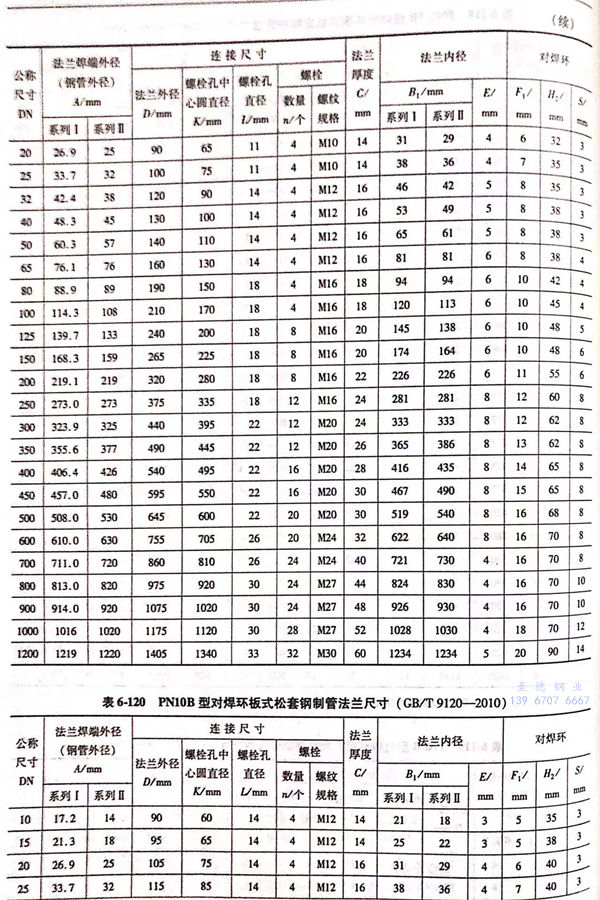

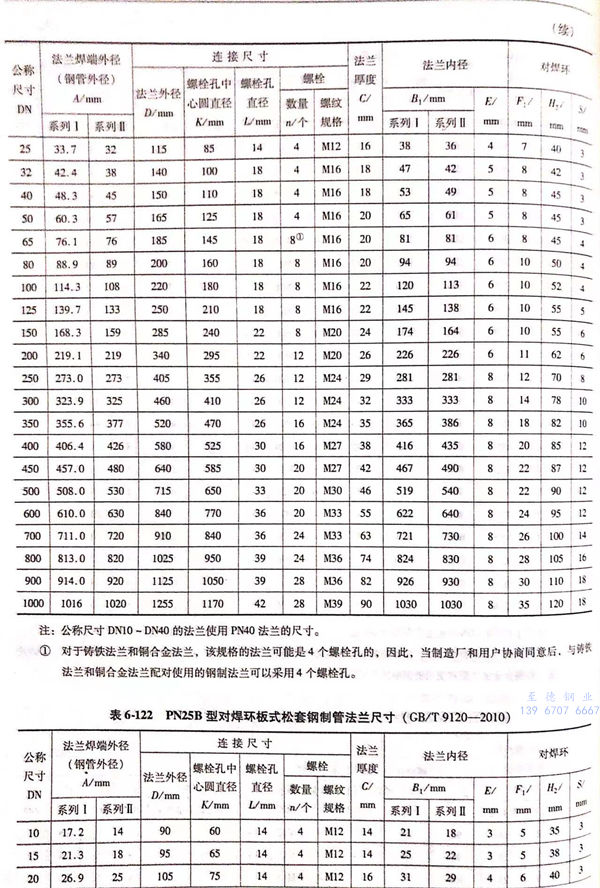

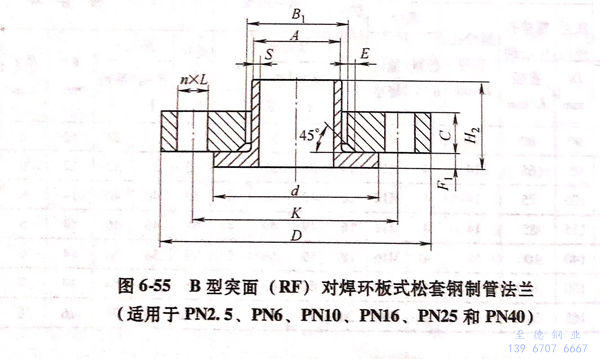

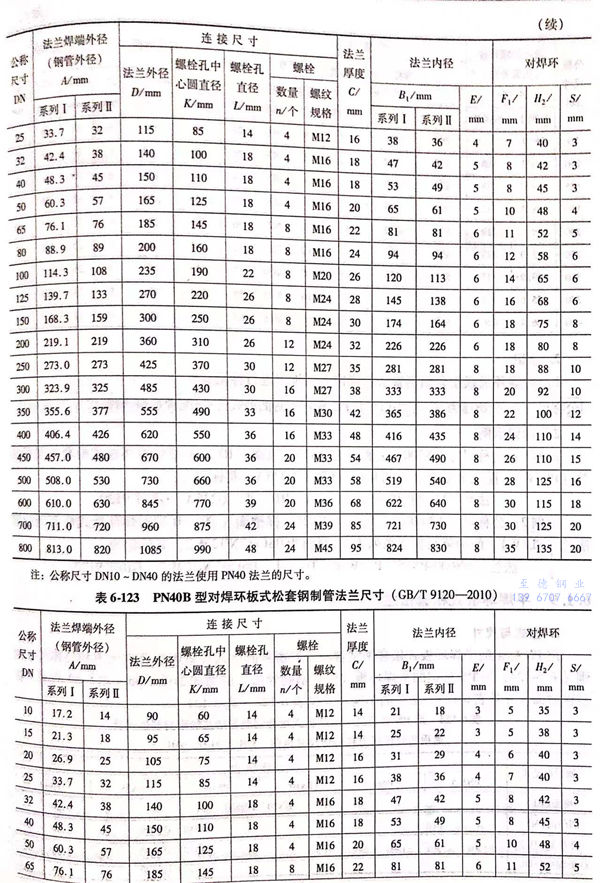

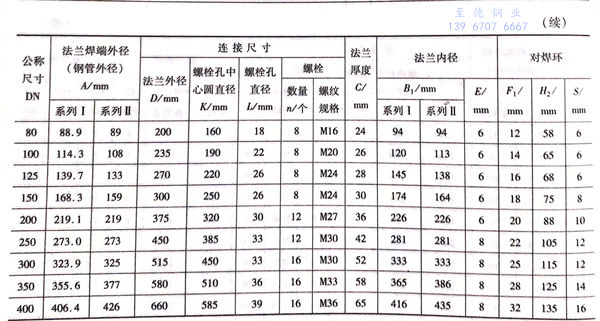

2. 用PN標記的(de)(de)B型對焊(han)環板式松套鋼制管法(fa)(fa)蘭(lan)的(de)(de)型式如圖6-55所示；法(fa)(fa)蘭(lan)密封面尺(chi)寸見表6-113;法(fa)(fa)蘭(lan)結構尺(chi)寸或尺(chi)寸見表6-118~表6-123,當用戶選用的(de)(de)S值(zhi)不同于表中數值(zhi)時，應在訂貨(huo)時注明。




二、對焊(han)環板式松套法蘭標記


1. 對焊環板式松套鋼制(zhi)管法蘭應按(an)下列規(gui)定進行(xing)標記：


  公稱尺寸 → 公稱壓力 → 法蘭型式代號(hao)（PL/W) → 密封面(mian)型式代號(hao) → 配管系(xi)列(lie) → 材料代號(hao) → 標準編號(hao)


2. 標記示例(li)


  示(shi)例 1 :  公稱尺寸DN300、公稱壓力PN16、突(tu)面（RF)A型對焊環板式松套鋼制(zhi)管法(fa)蘭（PL/W)、配用米制(zhi)管（系(xi)列(lie)Ⅱ)、材料為Q235A,其標記為：法(fa)蘭 DN300-PN16 PL/W-A RF Ⅱ Q235A GB/T 9120


  示例 2 :公(gong)稱(cheng)尺寸(cun)DN600、公(gong)稱(cheng)壓(ya)力(li)PN25、榫槽(cao)面（TG)B型對焊環板式松套鋼制管法(fa)蘭（PL/W)、配用英制管（系列Ⅰ)、材料為06Cr17Ni12Mo,其標記為：法(fa)蘭 DN600-PN25 PL/W-B TG Ⅰ 06Cr17Ni12Mo2 GB/T 9120
