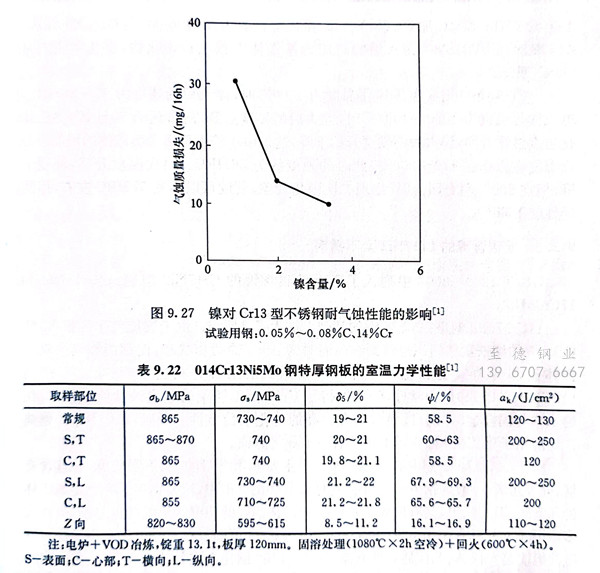

014Cr13Ni5Mo鋼是一種超低碳馬氏體不銹鋼，具有良好的強度、韌性、可焊性及耐磨性能。鋼中加入了3.5％～5.5％Ni，可以明顯改善Cr13型馬氏體不銹鋼的耐氣蝕性能。圖9.27為鎳對Cr13型不銹鋼耐氣蝕性能的影響，可以看出，鎳的加入提高了鋼在流動的含泥沙水中的耐磨蝕性能。該鋼在自來水中也具有良好的疲勞性能。表9.22為該鋼的室溫力學性能。

  014Cr13Ni5Mo鋼通過適當的熱處理可(ke)具(ju)有低碳(tan)板(ban)條狀馬(ma)氏體(ti)與逆轉(zhuan)變奧氏體(ti)的復相組織，從而既具(ju)有高的強度(du)水平，又具(ju)有良(liang)好的韌性和(he)可(ke)焊性，適用(yong)于(yu)厚截(jie)面尺寸且要求良(liang)好可(ke)焊性的使用(yong)條件(jian)，如(ru)大型水電(dian)站轉(zhuan)輪(lun)和(he)轉(zhuan)輪(lun)下(xia)環(huan)等(deng)。該鋼在(zai)含泥沙水中的磨(mo)蝕性能(neng)優(you)于(yu)奧氏體(ti)不銹鋼和(he)一般馬(ma)氏體(ti)不銹鋼。

  014Cr13Ni5Mo鋼具有良(liang)(liang)好的熱(re)加(jia)(jia)工和(he)熱(re)彎成形性能，其熱(re)加(jia)(jia)工的加(jia)(jia)熱(re)溫度可參照18Cr-8Ni奧氏(shi)體不銹(xiu)鋼，特厚板的熱(re)彎成形宜在700～1000℃進行(xing)。該鋼具有良(liang)(liang)好的焊接性能，其熱(re)影響(xiang)區(qu)仍具有良(liang)(liang)好的綜(zong)合性能。
