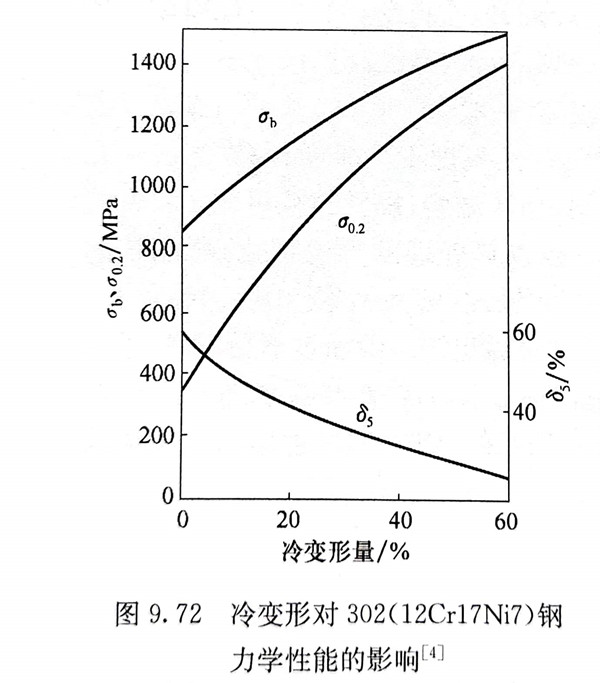

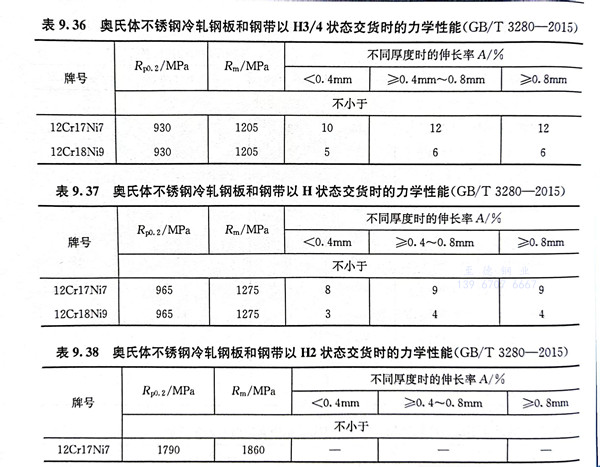

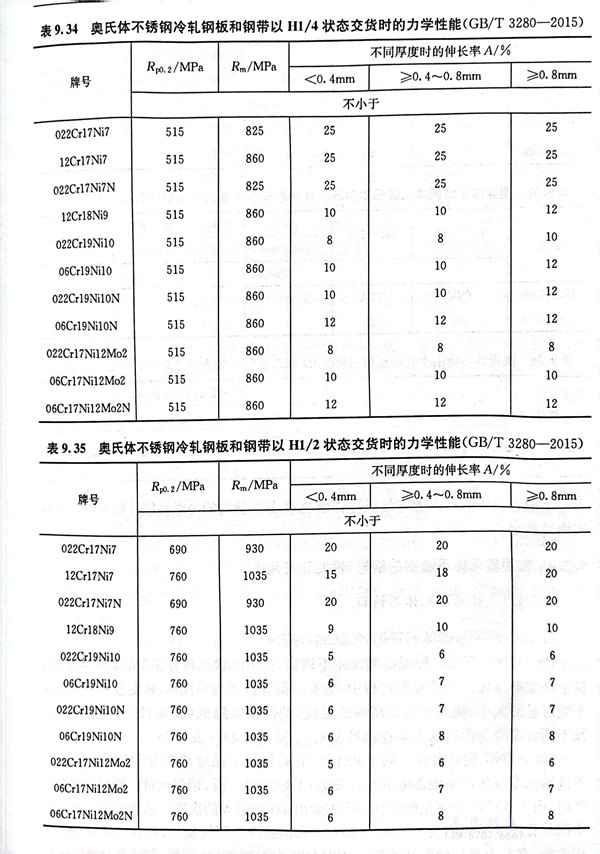

12Cr17Ni7鋼是一種亞穩奧氏體不銹鋼，在固溶狀態具有完全的奧氏體組織，易于冷變形強化。在冷變形過程中，會有一部分轉變為馬氏體，轉變量的大小取決于變形量的大小，從而顯著提高鋼的強度，塑性相應降低（圖9.72）。該鋼固溶態及不同程度冷變形后的力學性能見表9.12及表9.34～表9.38。

  12Cr17Ni7 鋼(gang)(gang)具(ju)有良(liang)好的(de)(de)工(gong)藝(yi)性能(neng)，軋(ya)鍛熱加工(gong)溫(wen)度(du)范圍為1150～850℃，用(yong)(yong)不銹鋼(gang)(gang)的(de)(de)常規(gui)生產(chan)手段(duan)能(neng)順利(li)生產(chan)出常用(yong)(yong)規(gui)格的(de)(de)棒、板、帶和(he)絲材。進行(xing)冷加工(gong)變形時，由于鋼(gang)(gang)的(de)(de)冷作(zuo)硬(ying)化傾向強，要增(zeng)加中(zhong)間軟化退火的(de)(de)次數。適宜(yi)的(de)(de)固溶處理和(he)中(zhong)間軟化退火的(de)(de)溫(wen)度(du)為1050～1100℃。該(gai)鋼(gang)(gang)的(de)(de)冷變形性能(neng)好，可進行(xing)彎(wan)曲、卷邊(bian)、折疊等，并具(ju)有良(liang)好的(de)(de)深沖性能(neng)。該(gai)鋼(gang)(gang)在(zai)固溶狀態下可以焊接(jie)，但冷軋(ya)材焊接(jie)后會在(zai)焊縫附近(jin)形成(cheng)低強度(du)區而影響使用(yong)(yong)，因而不推薦在(zai)焊接(jie)狀態下應(ying)用(yong)(yong)。

  12Cr17Ni7 鋼(gang)在(zai)工(gong)業大(da)氣(qi)、城市大(da)氣(qi)條件下(xia)抗(kang)銹性(xing)(xing)(xing)良好(hao)，在(zai)中性(xing)(xing)(xing)和(he)氧化(hua)性(xing)(xing)(xing)環境中有較好(hao)的(de)耐蝕性(xing)(xing)(xing)，但在(zai)海洋大(da)氣(qi)條件下(xia)、還原性(xing)(xing)(xing)環境中及(ji)化(hua)工(gong)過程中常見(jian)的(de)酸、堿(jian)、鹽介質中的(de)耐蝕性(xing)(xing)(xing)較差(cha)。該鋼(gang)用(yong)于(yu)制造在(zai)冷狀態下(xia)承載較高(gao)載荷，又能減輕設備(bei)重(zhong)量和(he)不生銹的(de)零(ling)件和(he)設備(bei)，如鐵道車(che)輛及(ji)零(ling)部件、裝(zhuang)飾板、傳送帶、緊固件等。

  022Cr17Ni7 鋼(gang)(gang)是一種(zhong)超低碳(tan)奧氏體不銹鋼(gang)(gang)。由于(yu)碳(tan)含量低，該鋼(gang)(gang)耐晶界(jie)腐(fu)蝕性好，焊(han)后可不進行(xing)熱處理。該鋼(gang)(gang)用于(yu)制(zhi)造焊(han)接后可不進行(xing)熱處理的零部件。

  022Cr17Ni7N 鋼(gang)是一種(zhong)含氮(dan)超低碳奧氏不銹鋼(gang)，碳含量低，耐晶間腐蝕(shi)性(xing)好，加入氮(dan)后，其(qi)強(qiang)度較022Cr17Ni7 鋼(gang)高，并增強(qiang)了其(qi)耐點蝕(shi)和耐縫隙腐蝕(shi)的能(neng)力。該鋼(gang)的焊(han)接性(xing)能(neng)好，焊(han)后不需進行熱(re)處理。該鋼(gang)用于制造既(ji)要(yao)求耐腐蝕(shi)，又要(yao)求具有(you)一定強(qiang)度的結構件(jian)。

 至德鋼業(ye)，我們根據您的實(shi)際需求，給出參考(kao)建議，為您提供高性價比的不銹(xiu)鋼管道及配件。
