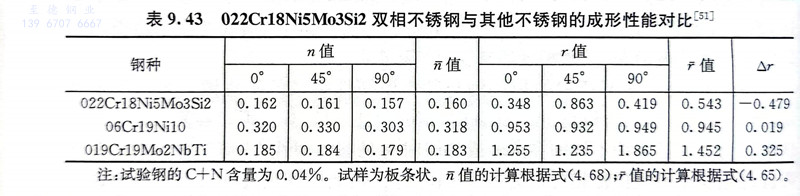

兩相組織的冷變形較為復雜，第二相的存在造成組織的局部不均勻度，影響變形行為。表9.43為022Cr18Ni5Mo3Si2 雙相不銹鋼與其他不銹鋼的冷成形性能對比，可見雙相不銹鋼的冷成形性較奧氏體不銹鋼和鐵素體不銹鋼要差些。

  雙相(xiang)不(bu)銹鋼的(de)(de)(de)屈服強度較高，初始變形(xing)時抗力較大，要施以較大的(de)(de)(de)外力才能(neng)使其(qi)(qi)變形(xing)。雙相(xiang)不(bu)銹鋼的(de)(de)(de)橫(heng)向彎曲性(xing)能(neng)較差(cha)，需要較大的(de)(de)(de)彎心直(zhi)徑(jing)（d），至少d不(bu)小于2a（a為板(ban)厚(hou)）才能(neng)通過彎曲試驗，這與其(qi)(qi)較大的(de)(de)(de)各向異性(xing)有關。

  通過F和(he)Δr試驗說(shuo)明(ming)，雙相(xiang)鋼(gang)的各向異性顯著，軋板組織中α與γ相(xiang)呈帶狀層狀組織。雙相(xiang)不(bu)銹(xiu)鋼(gang)的r值比奧氏體鋼(gang)和(he)鐵素體鋼(gang)低很多，故(gu)其冷成形(xing)性較差。
