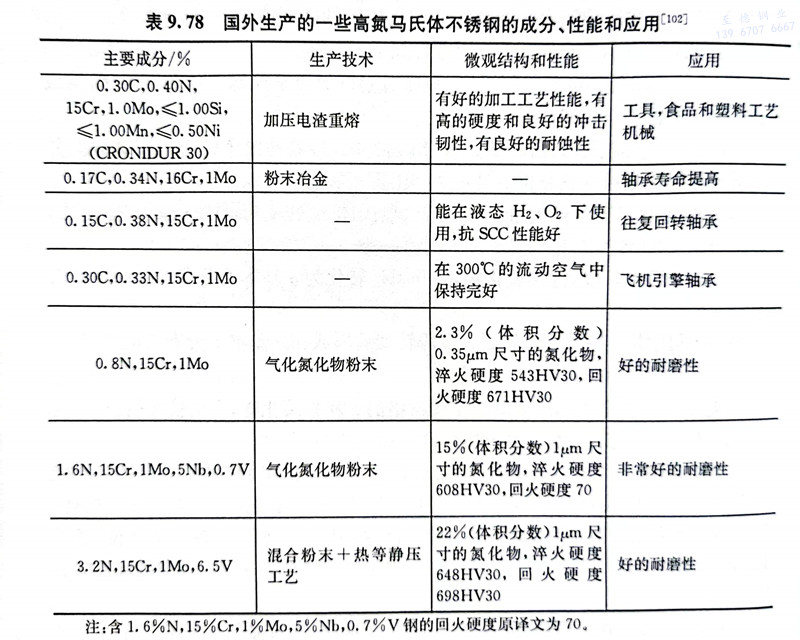

商業牌號為CRONIDUR 30的鋼系Essen公司的產品，采用加壓電渣重熔爐生產，熱加工溫度為1200～1000℃。該鋼具有高的淬透性，其TTT曲線與圖9.16所示的13Cr鋼相似，但更穩定，最短孕育期約為103s（720℃），臨界點：A_c1＝829～866℃、M_s＝66℃。熱處理時為保持鋼中氮含量的穩定，應控制爐內的氣氛，保持一定的氮分壓。

  CRONIDUR 30 不銹鋼(gang)的退火(huo)溫度(du)為(wei)780～820℃，6～8h，爐冷(leng)(leng)或(huo)(huo)空冷(leng)(leng)，退火(huo)后(hou)(hou)的硬度(du)為(wei)200～240HB。該鋼(gang)的淬火(huo)加熱溫度(du)為(wei)1000～1030℃，油冷(leng)(leng)或(huo)(huo)空冷(leng)(leng)；淬火(huo)溫度(du)超過(guo)1000℃后(hou)(hou)，殘(can)余(yu)奧(ao)氏(shi)體(ti)含(han)量迅速增(zeng)加；淬火(huo)溫度(du)超過(guo)1010℃時，其后(hou)(hou)應進行-80～-196℃的冷(leng)(leng)處理，以消除殘(can)余(yu)奧(ao)氏(shi)體(ti)；1000℃淬火(huo)后(hou)(hou)，回(hui)火(huo)溫度(du)應選擇發生二次硬化的溫度(du)475℃，保(bao)溫2h；回(hui)火(huo)后(hou)(hou)的硬度(du)為(wei)58～60HRC，沖擊功為(wei)62J。

  CRONIDUR 30 不(bu)銹鋼在淬火(huo)和消(xiao)除應力退火(huo)（2×（150～220℃））后可以顯(xian)著改善其(qi)抗(kang)腐蝕性能，或者淬火(huo)后經不(bu)高于(yu)500℃的回火(huo)后亦可具(ju)有良好的耐(nai)蝕性能。

  CRONIDUR 30 不銹鋼可(ke)用于制作軸承、切削刀具、滾動螺旋(xuan)齒輪(lun)軸、鉆(zhan)具、塑料擠壓機零件(jian)、緊固件(jian)等(deng)。
