各(ge)單位實際(ji)遵(zun)循(xun)(xun)的專(zhuan)業條(tiao)件關系可(ke)能有差異，但大(da)致類(lei)似。這里將以國內(nei)外多(duo)家大(da)型單位常遵(zun)循(xun)(xun)的專(zhuan)業條(tiao)件關系為(wei)實例進行介紹(shao)。

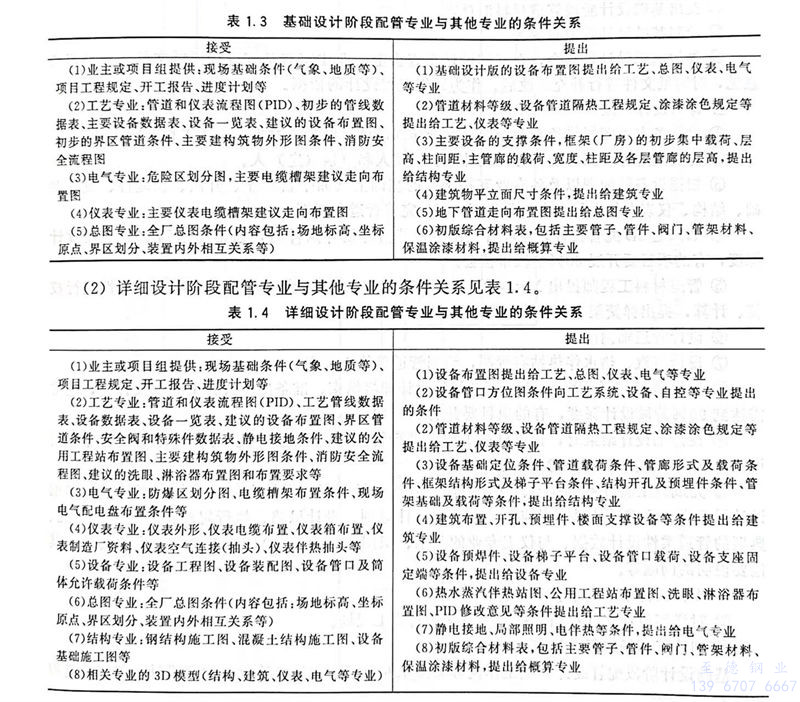

一、基礎設計階段配管(guan)專業與(yu)其(qi)他專業的條件關系見表1.3。


表 3.jpg


二(er)、詳細設計階段配管專業(ye)與其(qi)他(ta)專業(ye)的條件關系(xi)見表1.4。


接受(shou)


（1）業主或項(xiang)目(mu)(mu)組提供：現場基礎條(tiao)件(jian)（氣象、地質等）、項(xiang)目(mu)(mu)工程規定(ding)、開工報告(gao)、進度計劃等

（2）管(guan)道(dao)材料等級、設備(bei)管(guan)道(dao)隔熱工(gong)程規(gui)定(ding)、涂(tu)漆涂(tu)色(se)規(gui)定(ding)等提(ti)出(chu)給工(gong)藝、儀表等專業(ye)

（3）電氣(qi)專(zhuan)業：防爆區劃分圖(tu)、電纜槽架(jia)布置(zhi)條件(jian)、現場電氣(qi)配電盤布置(zhi)條件(jian)等

（4）儀表(biao)專業：儀表(biao)外形(xing)、儀表(biao)電纜布(bu)(bu)置、儀表(biao)箱布(bu)(bu)置、儀表(biao)制造廠(chang)資料、儀表(biao)空氣連接（抽(chou)頭(tou)）、儀表(biao)伴熱抽(chou)頭(tou)等

（5）設備專業：設備工程圖(tu)、設備裝(zhuang)配(pei)圖(tu)、設備管(guan)口(kou)及筒體允許載荷(he)條件等

（6）總(zong)圖(tu)專業：全廠總(zong)圖(tu)條件（內容包(bao)括：場(chang)地標(biao)高、坐標(biao)原點、界區劃分(fen)、裝(zhuang)置內外(wai)相互關系等）

（7）靜(jing)電接地、局部照明、電伴(ban)熱等條(tiao)件，提出給電氣專(zhuan)業

（7）結(jie)構(gou)專業：鋼結(jie)構(gou)施(shi)(shi)工(gong)圖、混凝土結(jie)構(gou)施(shi)(shi)工(gong)圖、設備基礎施(shi)(shi)工(gong)圖等(deng)

（8）相關專業(ye)的3D模型（結構(gou)、建筑、儀表(biao)、電(dian)氣等(deng)專業(ye)）


提出(chu)


（1）設(she)備(bei)布置圖提出給工藝(yi)、總圖、儀表、電氣等(deng)專業（2）設(she)備(bei)管(guan)口方位圖條件向工藝(yi)系統、設(she)備(bei)、自控等(deng)專業提出的條件

（2）工藝專業：管(guan)道和儀(yi)表(biao)(biao)流(liu)程圖(tu)（PID）、工藝管(guan)線數(shu)據(ju)(ju)表(biao)(biao)、設(she)備(bei)數(shu)據(ju)(ju)表(biao)(biao)、設(she)備(bei)一覽(lan)表(biao)(biao)、建(jian)議的(de)設(she)備(bei)布置(zhi)(zhi)圖(tu)、界區管(guan)道條(tiao)件、安(an)(an)全閥和特殊(shu)件數(shu)據(ju)(ju)表(biao)(biao)、靜電接地條(tiao)件、建(jian)議的(de)公用工程站布置(zhi)(zhi)圖(tu)、主(zhu)要(yao)建(jian)構筑物外(wai)形圖(tu)條(tiao)件、消防(fang)安(an)(an)全流(liu)程圖(tu)、建(jian)議的(de)洗眼、淋浴器(qi)布置(zhi)(zhi)圖(tu)和布置(zhi)(zhi)要(yao)求等

（3）設備基(ji)礎定位條(tiao)(tiao)件(jian)、管(guan)(guan)道載荷(he)條(tiao)(tiao)件(jian)、管(guan)(guan)廊形式及(ji)載荷(he)條(tiao)(tiao)件(jian)、框架(jia)結構(gou)形式及(ji)梯子(zi)平臺條(tiao)(tiao)件(jian)、結構(gou)開孔(kong)及(ji)預埋件(jian)條(tiao)(tiao)件(jian)、管(guan)(guan)架(jia)基(ji)礎及(ji)載荷(he)等條(tiao)(tiao)件(jian)，提出給結構(gou)專業

（4）建(jian)筑(zhu)(zhu)布置、開孔、預埋件(jian)、樓面支撐設備等(deng)條件(jian)提(ti)出(chu)給建(jian)筑(zhu)(zhu)專(zhuan)業

（5）設(she)備預(yu)焊(han)件、設(she)備梯(ti)子平臺、設(she)備管口(kou)載(zai)荷、設(she)備支(zhi)座固定端(duan)等條件，提出(chu)給設(she)備專業(ye)

（6）熱水蒸汽伴熱站圖(tu)(tu)、公用工(gong)(gong)程站布(bu)置圖(tu)(tu)、洗眼、淋浴(yu)器(qi)布(bu)置圖(tu)(tu)、PID修改意見(jian)等條件提出給工(gong)(gong)藝專業

（8）初版綜合材(cai)(cai)料(liao)表，包括(kuo)主(zhu)要管子、管件(jian)、閥(fa)門、管架(jia)材(cai)(cai)料(liao)、保溫涂漆(qi)材(cai)(cai)料(liao)，提出給(gei)概(gai)算專業
