一、基本概況
華菱衡陽鋼管（集團）有限公司從德國梅爾公司引進的Φ720mm周期軋管機組。于2007年3月簽訂主機設備引進合同。2008年1月開工建設，2009年7月建成投產。可年產結構用無縫鋼管、高壓鍋爐用無縫鋼管、耐熱鋼管、不銹鋼(gang)管、液壓支柱及氣缸套管、流體輸送用無縫鋼管、石油套管及接箍料等各類熱軋無縫鋼管15萬噸，其中需進行熱處理的高鋼級無縫鋼管8萬噸。該機組投產后，公司產品規格在中φ10～365mm的基礎上延伸至中10～720mm：在品種規格上充分發揮周期軋管機優勢，立足于生產特大、特厚、高合金無縫鋼管產品。
二(er)、產品規格
外徑：Φ273～650mm；
壁厚：8～50mm；
最大長度：13.5m。
三、機組生產工(gong)藝流程(cheng)與平面布(bu)置(zhi)
Φ720mm周期軋(ya)管機(ji)組采(cai)用(yong)連(lian)鑄(zhu)圓管坯(pi)和多邊形鋼(gang)(gang)錠(ding)兩種坯(pi)料(liao)，對于(yu)大規格(ge)的多邊形鋼(gang)(gang)錠(ding)。先用(yong)立式水壓(ya)機(ji)沖成杯狀坯(pi)。其工藝流程如下(xia)：
1. 圓管(guan)坯-環形爐(lu)加熱(re)-高(gao)壓(ya)水除鱗-穿孔-內除鱗-預(yu)穿芯棒（預(yu)打頭）-周期軋管(guan)-切皮(pi)爾(er)格頭-步進爐(lu)再(zai)加熱(re)-高(gao)壓(ya)水除鱗-定徑-冷卻-精整。
2. 多邊形鋼(gang)錠(ding)經(jing)環形爐(lu)加(jia)熱-高壓水(shui)除(chu)鱗(lin)-水(shui)壓沖孔(kong)-杯狀(zhuang)坯穿孔(kong)-內除(chu)鱗(lin)-預穿芯棒（預打頭(tou)）-周期軋管-切皮爾格頭(tou)-步進爐(lu)再加(jia)熱-高壓水(shui)除(chu)鱗(lin)-定(ding)徑(jing)-冷卻(que)-精整(zheng)。

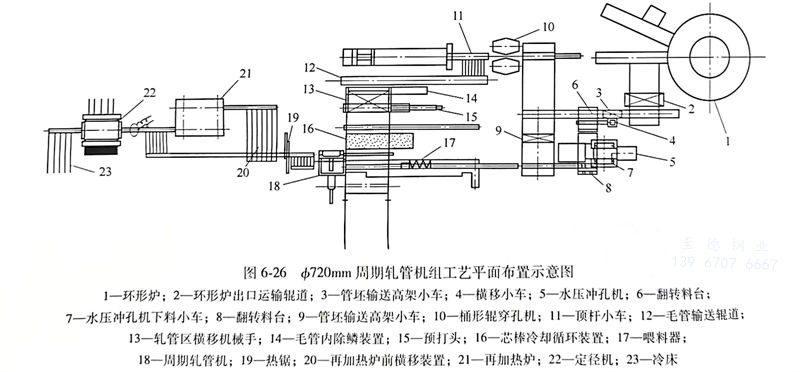

機(ji)(ji)組(zu)工藝平(ping)面布置(zhi)如(ru)圖6-26所示。該機(ji)(ji)組(zu)設(she)置(zhi)了兩條(tiao)精(jing)(jing)(jing)整(zheng)線(xian)：一般管(guan)精(jing)(jing)(jing)整(zheng)線(xian)和(he)(he)專(zhuan)用(yong)(yong)管(guan)精(jing)(jing)(jing)整(zheng)線(xian)。一般管(guan)精(jing)(jing)(jing)整(zheng)線(xian)是一條(tiao)連續作業線(xian)，設(she)有六輥(gun)式矯直(zhi)機(ji)(ji)和(he)(he)切管(guan)機(ji)(ji)；專(zhuan)用(yong)(yong)管(guan)精(jing)(jing)(jing)整(zheng)線(xian)的設(she)備采(cai)用(yong)(yong)分散(san)布置(zhi)方式，設(she)有對鋼管(guan)熱處(chu)理的臺(tai)車式加熱爐(lu)和(he)(he)機(ji)(ji)械(xie)式室式加熱爐(lu)、淬火水池、控冷設(she)施(shi)，超聲波(bo)探(tan)傷機(ji)(ji)、磁粉探(tan)傷機(ji)(ji)，壓(ya)力矯直(zhi)機(ji)(ji)和(he)(he)內外修磨機(ji)(ji)等多(duo)臺(tai)設(she)備。
四、主要設(she)備組(zu)成
φ720mm周期軋管(guan)(guan)機組(zu)的主要設備(bei)有：環形(xing)加(jia)(jia)熱(re)爐、立(li)式(shi)(shi)水(shui)壓(ya)沖孔機、二輥(gun)桶形(xing)輥(gun)穿孔機、喂(wei)料(liao)器、周期軋管(guan)(guan)機、熱(re)鋸(ju)、步進式(shi)(shi)再加(jia)(jia)熱(re)爐、5機架三輥(gun)定機、冷床。
五(wu)、主要設備技術(shu)參數
1. 環形爐參數包括：
加熱管坯種類：連鑄圓管坯、多邊形(xing)鋼(gang)錠；
加熱(re)管(guan)坯最大(da)錠重：9.5t；
環形爐中徑：35m。
2. 壓(ya)力沖孔機參(can)數包括：
形式：立(li)式水壓(ya)沖孔機；
沖孔管坯(pi)種類：多邊形鋼錠；
鋼錠對(dui)角線尺寸：650～930mm；
公稱(cheng)沖孔力：25MN。
3. 桶形輥穿孔機(ji)參數(shu)包(bao)括：
圖6-27 壓沖(chong)孔(kong)機的主要組成構建圖示
型式：臥式桶形輥穿孔機(ji)；
出口毛管(guan)規格(ge)：外徑420～960mm；
最大長度：7.5m；
主電(dian)機功(gong)率：2×5600kW；
送進角：6°（固定）；
輾軋角：±2°（可調）。
4. 周(zhou)期軋(ya)管(guan)機機組(zu)參數(shu)包括：
形式：外插(cha)入芯棒、液壓自動喂料；
出口荒管規格：外徑：285～740mm；
壁厚：8～122mm；
最大長度：27m；
主電(dian)機功(gong)率：5600kW；
軋輥直徑：1100～1400mm。

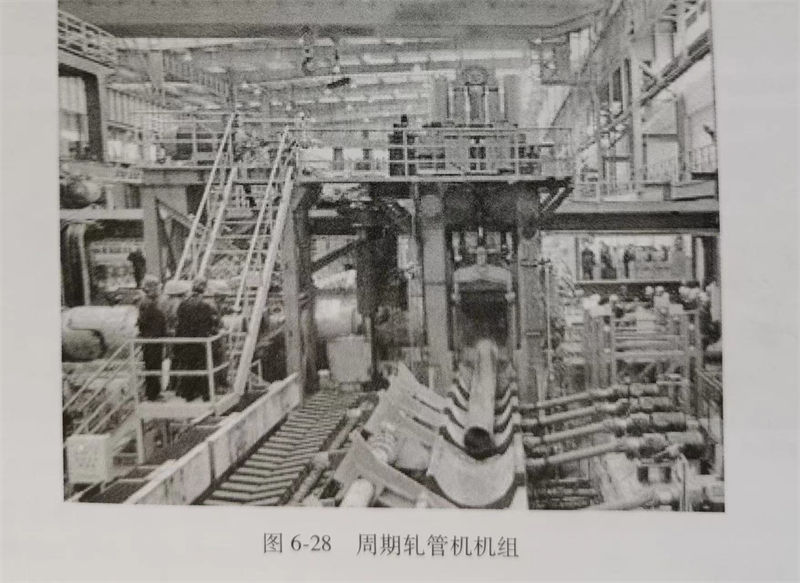

圖6-28 周期(qi)軋(ya)管機(ji)機(ji)組
5. 定徑機參數包括：
形(xing)式(shi)：軋輥單獨傳(chuan)動的5機架三輥式(shi)；
軋輥直(zhi)徑(jing)：1150mm；
入口荒管外徑：285～660mm；
入口荒管壁厚：8～50mm；
出口鋼管外(wai)徑(jing)：273～650mm；
出口鋼管壁厚：8～50mm；
最大長度：13.5m。
六(liu)、結語
Φ720mm周期(qi)軋管(guan)機(ji)組(zu)是目(mu)前(qian)世界上最大的(de)周期(qi)軋管(guan)機(ji)組(zu)，熱軋線采(cai)用立式(shi)水(shui)(shui)壓(ya)沖孔＋穿(chuan)孔＋周期(qi)軋管(guan)＋再加熱＋定(ding)徑工藝(yi)；精(jing)(jing)(jing)整線配置了六輥矯直(zhi)和(he)(he)壓(ya)力矯直(zhi)機(ji)、高效(xiao)切管(guan)機(ji)，車底爐和(he)(he)室式(shi)爐，超(chao)聲(sheng)波探(tan)(tan)傷(shang)(shang)、渦流探(tan)(tan)傷(shang)(shang)和(he)(he)磁粉(fen)探(tan)(tan)傷(shang)(shang)裝置，水(shui)(shui)壓(ya)試驗機(ji)、磨光機(ji)等(deng)精(jing)(jing)(jing)整和(he)(he)檢測設(she)備；既能采(cai)用連鑄坯(pi)又能采(cai)用圓鋼坯(pi)做原料進(jin)行生(sheng)產(chan)(chan)(chan)：先進(jin)的(de)喂料器既保證了生(sheng)產(chan)(chan)(chan)效(xiao)率。降低了勞動強(qiang)度(du)，又保證了產(chan)(chan)(chan)品質量(liang)，適(shi)合生(sheng)產(chan)(chan)(chan)大直(zhi)徑高精(jing)(jing)(jing)度(du)高鋼級鋼管(guan)。
