一、概(gai)況


  鳳(feng)寶管業(ye)有(you)限公(gong)司(si)φ89mm連(lian)軋機(ji)組(zu)(zu)是(shi)國產(chan)(chan)首(shou)套六機(ji)架(jia)三輥(gun)連(lian)軋機(ji)組(zu)(zu)，設(she)(she)計產(chan)(chan)量(liang)25萬噸／年，由中冶賽迪設(she)(she)計制造(zao)。熱(re)軋區(qu)主要設(she)(she)備由環形爐、錐形輥(gun)導板穿孔機(ji)、六機(ji)架(jia)三輥(gun)限動芯棒(bang)連(lian)軋管機(ji)（單側向換(huan)輥(gun)）、28架(jia)張(zhang)力減徑機(ji)及相(xiang)關輔助(zhu)設(she)(she)備組(zu)(zu)成。在(zai)智能化(hua)方面：采(cai)用三輥(gun)連(lian)軋機(ji)工(gong)藝(yi)計算模(mo)型(xing)、孔型(xing)設(she)(she)計有(you)限元設(she)(she)計模(mo)型(xing)、速(su)度計算模(mo)型(xing)和CEC控(kong)制模(mo)型(xing)等，實現全線工(gong)序(xu)數(shu)模(mo)生產(chan)(chan)控(kong)制，使生產(chan)(chan)過(guo)程穩定可靠(kao)。


二、產(chan)品規格和主要(yao)品種(zhong)


  產品規格范(fan)圍為：直徑(jing)Φ32～114mm；壁(bi)厚為3．


  主要品種(zhong)為：高壓鍋(guo)爐管、油(you)管、軸承管、臂(bei)架管、機加工管等，部分品種(zhong)和規格可替代冷加工管。2017年(nian)12月(yue)18日正式投產(chan)，投產(chan)第一年(nian)即達到設(she)計產(chan)能20萬(wan)噸，取得了良好的(de)經濟效益。

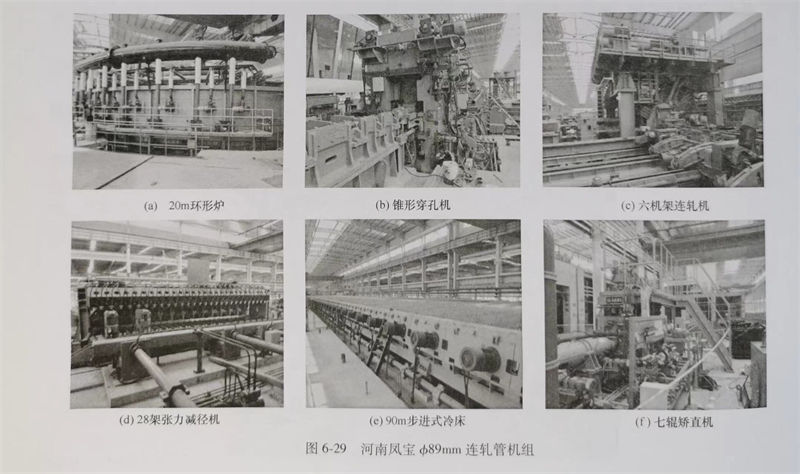

（a）20m環(huan)形爐


（b）錐形穿孔機


（c）六機(ji)架連軋機(ji)


（d）28架張力減(jian)徑機


（e）90m步進(jin)式冷床


（f）七輥矯直機


圖6-29 河南鳳寶(bao)φ89mm連軋管機組


圖 29.jpg



三(san)、主要設(she)備(bei)技術參數


1. 連軋管機參數包(bao)括：


  機架間距：755mm＋1165mm＋755mm＋1165mm＋755mm；


  軋輥(gun)名(ming)義直徑：1～4機(ji)架ф620mm（最大）；


   1～4機架Φ570mm（最小）；


   5～6機架φ560mm（最大）；


   5～6機架φ510mm（最(zui)小）；


  軋機入口速(su)度：1.5m／s（極(ji)限規格1.1m／s）；


  最(zui)大軋制力：1～4架185t，5～6架120t；


  主電機轉(zhuan)速(su)：800／1200r／min；


  主電機(ji)功(gong)率：1機(ji)架(jia) 3×250kW；2～4機(ji)架(jia)3×400kW；5～6機(ji)架(jia)3×160kW；


  連軋后荒(huang)管外徑：φ128mm；


  荒管壁(bi)厚：3.7～11.1mm；


  荒管長度：9.8～26.9m。


2. 3機架三輥脫管機參數包括：


  軋輥直徑：φ380mm；


  機架間距：360mm；


  單輥(gun)最大軋制力(li)：20t；


  最大脫(tuo)棒力：15t；


  脫管機主電機功(gong)率：1×350kW；


  脫管后外徑：φ120mm；


  壁厚：3.8～11.4mm；


  長度(du)：10.3～28.0m。


3. 28機(ji)架三輥張力(li)減徑(jing)機(ji)參數包(bao)括(kuo)：


  軋輥名義直徑：φ300mm；


  單機架最(zui)大減徑(jing)率：5.1％；


  最大總減(jian)徑率：73.5％；


  最大入口速度：1.5m／s；


  最大(da)軋制壓力：130千牛(niu)／架；


  張減機主電(dian)機功率：28×160kW；


  外(wai)徑(jing)熱尺寸：φ32.32～89.89mm；


  壁厚熱尺寸(cun)：3.03~12.12mm;


  長度熱尺寸：13.4～90.0m。
