1. 輸送NaOH的碳(tan)鋼(gang)或低合(he)金鋼(gang)管道(dao)在(zai)一定的條件下，能引起(qi)碳(tan)鋼(gang)材料的應(ying)力(li)(li)腐蝕開裂(lie)（堿脆）。影響碳(tan)鋼(gang)產生應(ying)力(li)(li)腐蝕開裂(lie)的因(yin)素有堿液濃(nong)度(du)、溫度(du)和材料中(zhong)存在(zai)的殘(can)余應(ying)力(li)(li)等(deng)。


  2. 一(yi)般情況下，當NaOH濃度和溫(wen)度超出表1.9.7的(de)規定時(shi)，應(ying)對焊縫（含熱影響區）進行消除應(ying)力熱處理。

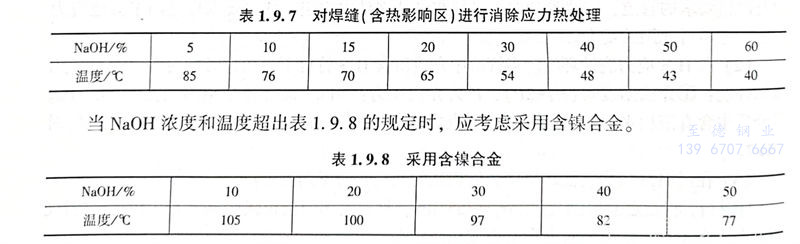

表 7.jpg


  3. 碳鋼和低合金鋼在NaOH溶液中(zhong)的(de)應用范圍見本書第四章圖(tu)4.2.16。


  碳(tan)素鋼(gang)和低(di)合金鋼(gang)管道(dao)的操(cao)作溫(wen)(wen)度(du)和堿液(ye)溶液(ye)位(wei)于圖4.2.16的B區(qu)(qu)時，焊(han)后(hou)或(huo)冷(leng)加工(gong)后(hou)應(ying)進行消除應(ying)力熱(re)(re)處理。熱(re)(re)處理溫(wen)(wen)度(du)宜為(wei)600～650℃，保(bao)溫(wen)(wen)時間(jian)2.4min／mm，且不應(ying)少于1h，當操(cao)作溫(wen)(wen)度(du)和堿液(ye)濃(nong)度(du)位(wei)于A區(qu)(qu)時，碳(tan)素鋼(gang)和低(di)合金鋼(gang)制的管道(dao)焊(han)后(hou)不需進行消除應(ying)力熱(re)(re)處理，開停工(gong)或(huo)檢修期間(jian)應(ying)采(cai)取水沖選，不得(de)進行蒸汽吹掃(sao)；當操(cao)作溫(wen)(wen)度(du)和堿液(ye)濃(nong)度(du)位(wei)于C區(qu)(qu)時，材料應(ying)選用鎳(nie)基(ji)合金。
