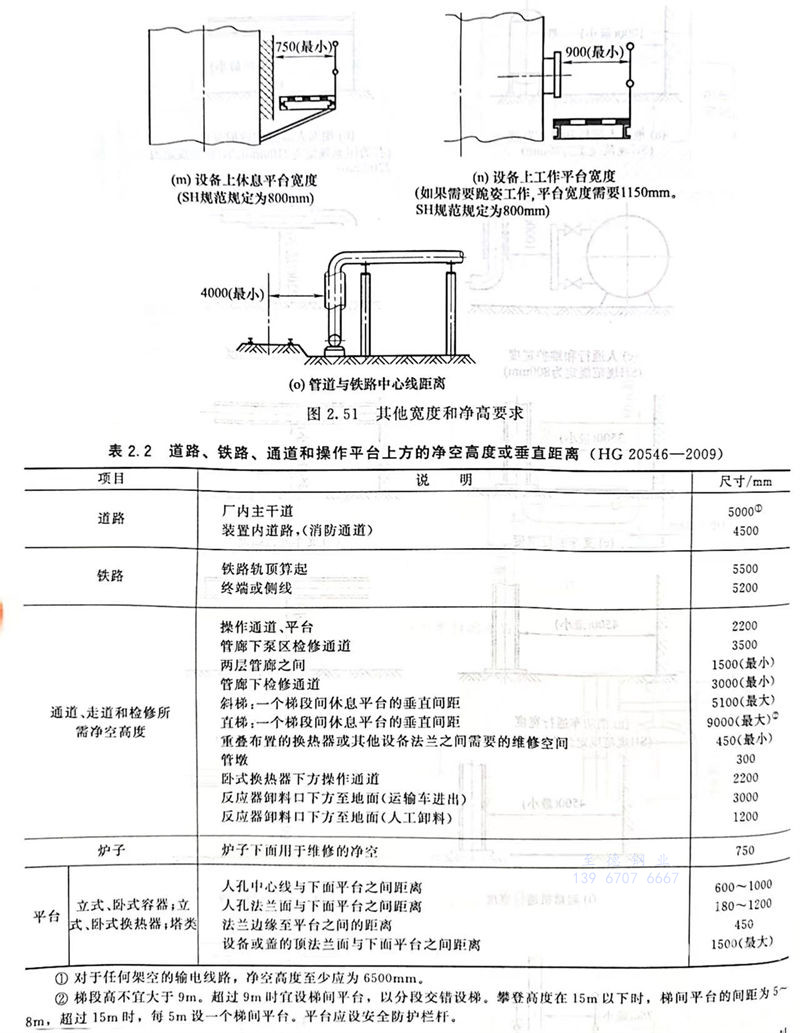

道(dao)路、鐵路、通道(dao)和操作平臺上方的凈空高度或垂(chui)直距離見表(biao)2.2。
工(gong)程應用(yong)：跨越(yue)道路(lu)管廊下(xia)最小凈空高度
跨(kua)越(yue)(yue)道路管廊下最小凈空高(gao)度(du)如圖2.52所(suo)示。對于跨(kua)越(yue)(yue)道路管廊下最小凈空高(gao)度(du)A的要求如下。
SH 3012規定，管道跨越(yue)廠(chang)區、裝(zhuang)置(zhi)區的(de)鐵路(lu)(lu)和(he)道路(lu)(lu)時(shi)應符合下述要(yao)求。管道跨越(yue)鐵路(lu)(lu)時(shi)，軌面(mian)以(yi)上的(de)凈(jing)空高(gao)度(du)不(bu)低于5.5m；管道跨越(yue)廠(chang)內道路(lu)(lu)時(shi)，路(lu)(lu)面(mian)以(yi)上的(de)凈(jing)空高(gao)度(du)不(bu)低于5m；管道跨越(yue)裝(zhuang)置(zhi)內的(de)檢修道路(lu)(lu)和(he)消防(fang)道路(lu)(lu)時(shi)，路(lu)(lu)面(mian)以(yi)上的(de)凈(jing)空高(gao)度(du)應不(bu)低于4.5m。
對于(yu)(yu)全廠(chang)性管道，管墩(dun)距頂面(mian)不(bu)(bu)(bu)低(di)(di)于(yu)(yu)0.4m，管廊下方通(tong)行時，凈高不(bu)(bu)(bu)低(di)(di)于(yu)(yu)2.1m，多(duo)層(ceng)(ceng)管廊（架）層(ceng)(ceng)間距不(bu)(bu)(bu)低(di)(di)于(yu)(yu)1.2m。對于(yu)(yu)裝(zhuang)置內管廊，下方作(zuo)為消防通(tong)道時，凈高不(bu)(bu)(bu)低(di)(di)于(yu)(yu)4.5m，多(duo)層(ceng)(ceng)管廊層(ceng)(ceng)間距宜為1.2～2.0m。
SH 3011規定，裝置(zhi)內，主(zhu)要車(che)行(xing)通道(dao)、消防通道(dao)、檢(jian)修通道(dao)的最小(xiao)(xiao)凈寬(kuan)和(he)最小(xiao)(xiao)凈高分別為4.0m和(he)4.5m，操(cao)作通道(dao)的最小(xiao)(xiao)凈寬(kuan)為0.8m，最小(xiao)(xiao)凈高為2.2m。
工(gong)程應用：平臺、過(guo)道(dao)和工(gong)作(zuo)區(qu)域的(de)最小凈空

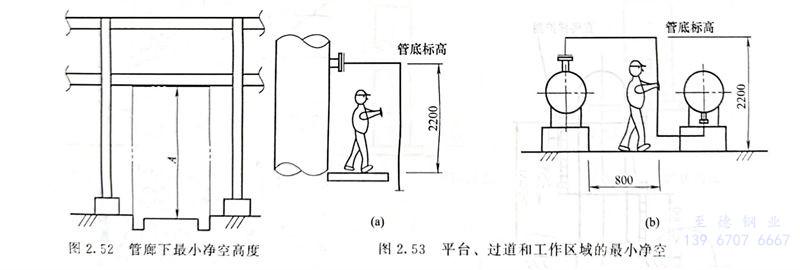

平(ping)臺、過道和工作區域(yu)的最小凈(jing)空(kong)如圖2.53所示(shi)。這個(ge)高度(du)要(yao)求是按國內有關規(gui)范(fan)，如果是國外項(xiang)目，此(ci)高度(du)可(ke)能不同。例如，筆者在參與(yu)設計規(gui)范(fan)較(jiao)嚴(yan)格的沙特阿美公(gong)司(si)配管設計時，他們的規(gui)范(fan)要(yao)求最小凈(jing)空(kong)高度(du)為(wei)2030mm。
工(gong)程(cheng)應(ying)用：不同高度結構平臺對(dui)直爬梯(ti)和斜爬梯(ti)的一般要(yao)求
不同高度結(jie)構平臺對直爬(pa)(pa)梯和斜爬(pa)(pa)梯的一般要求如(ru)圖2.54所示。斜爬(pa)(pa)梯主要用于經(jing)常使用的位(wei)置(zhi)，直爬(pa)(pa)梯用于不經(jing)常使用的位(wei)置(zhi)。
工程應(ying)用：直爬梯段高和休息平臺設置的一(yi)般要求(qiu)
直(zhi)(zhi)爬梯(ti)(ti)(ti)(ti)(ti)段(duan)高(gao)(gao)和休(xiu)息(xi)平(ping)(ping)臺(tai)(tai)設(she)(she)置(zhi)的(de)(de)(de)一般要求如圖2.55所示。中石化(hua)標(biao)準規(gui)定：斜梯(ti)(ti)(ti)(ti)(ti)宜傾(qing)斜45°。梯(ti)(ti)(ti)(ti)(ti)高(gao)(gao)不(bu)宜大(da)于(yu)(yu)5m，如大(da)于(yu)(yu)5m，應設(she)(she)梯(ti)(ti)(ti)(ti)(ti)間(jian)平(ping)(ping)臺(tai)(tai)。設(she)(she)備上的(de)(de)(de)直(zhi)(zhi)梯(ti)(ti)(ti)(ti)(ti)宜從側(ce)面通(tong)向平(ping)(ping)臺(tai)(tai)。攀登高(gao)(gao)度在15m以(yi)內(nei)時(shi)，梯(ti)(ti)(ti)(ti)(ti)間(jian)平(ping)(ping)臺(tai)(tai)的(de)(de)(de)間(jian)距應為(wei)5～8m；超過(guo)15m時(shi)，每5m應設(she)(she)梯(ti)(ti)(ti)(ti)(ti)間(jian)平(ping)(ping)臺(tai)(tai)。設(she)(she)備上的(de)(de)(de)直(zhi)(zhi)梯(ti)(ti)(ti)(ti)(ti)宜從側(ce)面通(tong)向平(ping)(ping)臺(tai)(tai)，單(dan)段(duan)梯(ti)(ti)(ti)(ti)(ti)子的(de)(de)(de)高(gao)(gao)度不(bu)宜大(da)于(yu)(yu)10m，高(gao)(gao)度大(da)于(yu)(yu)10m時(shi)，應采用多段(duan)梯(ti)(ti)(ti)(ti)(ti)，梯(ti)(ti)(ti)(ti)(ti)段(duan)水(shui)平(ping)(ping)交錯布置(zhi)。國內(nei)各(ge)行(xing)業(ye)的(de)(de)(de)標(biao)準規(gui)范(fan)規(gui)定的(de)(de)(de)數值，可(ke)能有(you)些(xie)差異，實際工程中需要以(yi)所依據行(xing)業(ye)標(biao)準規(gui)范(fan)的(de)(de)(de)數據為(wei)準。
工程(cheng)應(ying)用：不(bu)同高(gao)度直爬梯(ti)護圈的設計

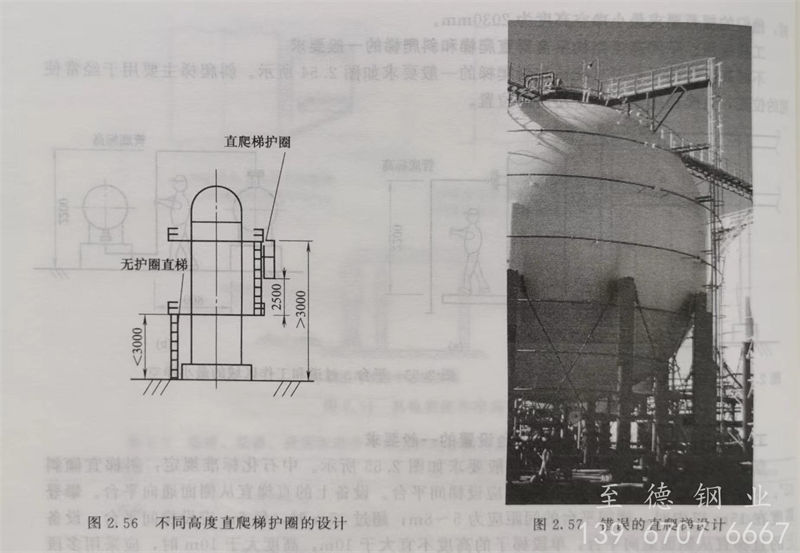

高度(du)超過(guo)3m的(de)(de)直梯應設置安全護(hu)(hu)籠(long)，護(hu)(hu)籠(long)下端距地(di)面(mian)或平臺面(mian)不(bu)應小(xiao)于2.1m，護(hu)(hu)籠(long)上端高出平臺面(mian)，應與欄(lan)桿高度(du)一致。不(bu)同高度(du)直爬梯護(hu)(hu)圈的(de)(de)設計如圖2.56所示。
工程(cheng)應用：錯誤的(de)直爬梯設計（圖(tu)2.57）
2015年筆者去剛建好(hao)的儲(chu)罐區(qu)參觀，發(fa)現(xian)一(yi)球(qiu)罐的直爬梯(ti)(ti)(ti)單段梯(ti)(ti)(ti)子約20m高，從(cong)地面直通(tong)球(qiu)罐頂平臺，中間沒有休息平臺和爬梯(ti)(ti)(ti)交錯布置，廠(chang)內人員(yuan)說(shuo)爬這個(ge)梯(ti)(ti)(ti)子時比較累。后來，我們建議這個(ge)直爬梯(ti)(ti)(ti)按照國家規范修改設(she)計。
