GB 50316、GB/T 20801、ASME B31.3等規范均規定了管道材料需做低溫沖擊試驗的范圍。


 對于碳素(su)鋼(gang)(gang)(gang)、低(di)合金(jin)鋼(gang)(gang)(gang)、中合金(jin)鋼(gang)(gang)(gang)及高合金(jin)鐵(tie)素(su)體鋼(gang)(gang)(gang),鋼(gang)(gang)(gang)材(cai)的(de)使用溫度下限均(jun)高于-20℃。當設(she)計(ji)溫度低(di)于或等于-20℃時,應按(an)低(di)溫壓力容器(qi)和管道的(de)設(she)計(ji)規定進行夏比(bi)(V形缺(que)口(kou))低(di)溫沖擊試驗(yan)。

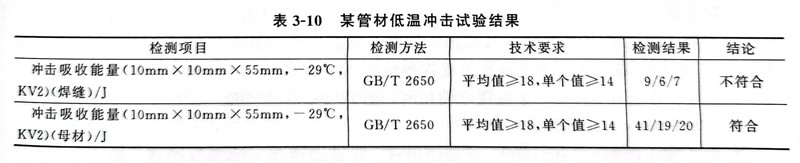

 國(guo)內常(chang)用(yong)沖(chong)擊(ji)(ji)試驗(yan)(yan)有關規(gui)范:GB/T 229《金屬(shu)材料 夏比擺錘沖(chong)擊(ji)(ji)試驗(yan)(yan)方法(fa)》、GB/T2650《焊接(jie)接(jie)頭(tou)沖(chong)擊(ji)(ji)試驗(yan)(yan)方法(fa)》等。見表3-10某(mou)管材低溫沖(chong)擊(ji)(ji)試驗(yan)(yan)舉例,某(mou)管道專業負責人把一些管材做了低溫沖(chong)擊(ji)(ji)試驗(yan)(yan),試驗(yan)(yan)結果也不符合規(gui)范要求,其實這些管材不用(yong)做低溫沖(chong)擊(ji)(ji)試驗(yan)(yan)。




 低(di)(di)溫(wen)低(di)(di)應力工(gong)況是指受壓(ya)元件的設(she)計溫(wen)度雖然低(di)(di)于-20℃,但其(qi)薄膜應力小于或等于鋼材常溫(wen)標準屈服強(qiang)度的1/6,且不(bu)大于50MPa的工(gong)況。


 當(dang)受壓(ya)元件在低溫低應力工況下工作(zuo),若其設(she)計溫度加50℃后,仍然高于-20℃時,則該(gai)受壓(ya)元件不(bu)必遵守低溫壓(ya)力管道的設(she)計規定(ding)。


 當碳鋼(包括碳錳鋼)符合低(di)(di)溫(wen)低(di)(di)應力或低(di)(di)溫(wen)降應力工況(kuang)時,可免于沖(chong)擊試驗的包括以(yi)下(xia)情(qing)況(kuang)。


 ①. 符合低(di)溫(wen)降應力工況(kuang)的(de)碳鋼(包(bao)括碳錳鋼)免于沖擊(ji)試(shi)驗的(de)材料最(zui)(zui)低(di)使用溫(wen)度降低(di)量為11℃,且最(zui)(zui)低(di)使用溫(wen)度應不低(di)于-30℃,但應符合下列規定:


   a. 管道應經不(bu)低于1.5倍設計(ji)壓力的水壓試驗;


   b. 除公稱壁厚小(xiao)于等于13mm外,管(guan)道系統應對(dui)外加載(zai)(zai)荷(he)(如維修載(zai)(zai)荷(he)、沖(chong)(chong)擊載(zai)(zai)荷(he)、熱沖(chong)(chong)擊載(zai)(zai)荷(he)等)進(jin)行安全防護;


   c. 低(di)(di)溫降應力工(gong)況(kuang)適用于GC2級管(guan)道(dao)以(yi)及環境氣溫等于低(di)(di)于-20℃但(dan)不低(di)(di)于-30℃地(di)區(qu)的GC3級管(guan)道(dao),且(qie)適用的碳鋼材(cai)料(liao)中(zhong)(zhong)不包括碳素(su)結構鋼和螺栓材(cai)料(liao),管(guan)道(dao)系統(tong)中(zhong)(zhong)不允許存(cun)在鐵素(su)體(ti)與奧(ao)氏(shi)體(ti)的異種金(jin)屬焊接(jie)接(jie)頭。


 ②. 符合低(di)溫低(di)應(ying)力工況的(de)GC2級(ji)管(guan)道,最(zui)低(di)使用溫度應(ying)不低(di)于-104℃,且適用的(de)碳鋼(gang)(gang)材料中不包括碳素結(jie)構鋼(gang)(gang)和螺(luo)栓(shuan)材料,管(guan)道系統(tong)中不允許(xu)存在(zai)鐵(tie)素體(ti)與(yu)奧(ao)氏體(ti)的(de)異種金屬焊(han)接(jie)接(jie)頭(tou)。
