排水用(yong)灰鑄(zhu)鐵A型管件結(jie)構型式(shi)與尺寸如下：

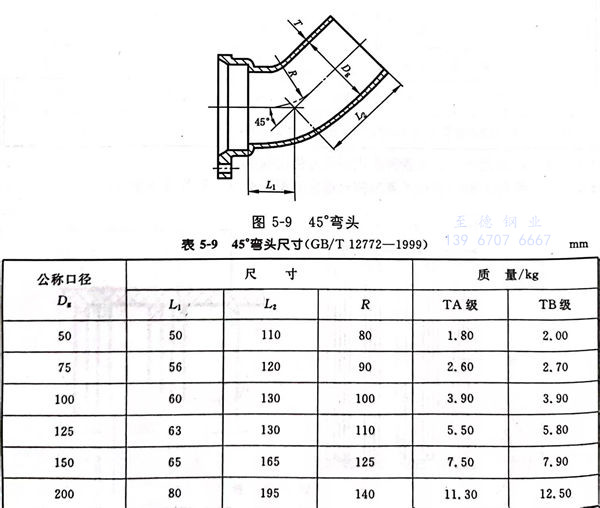

45°彎頭型式見圖 5-9 ，尺寸見表 5-9 。

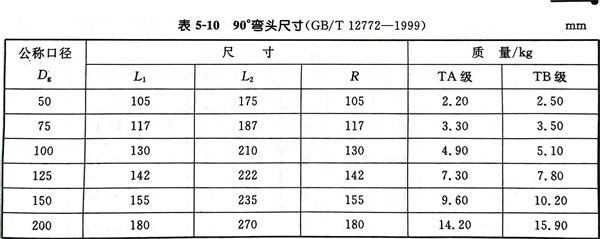

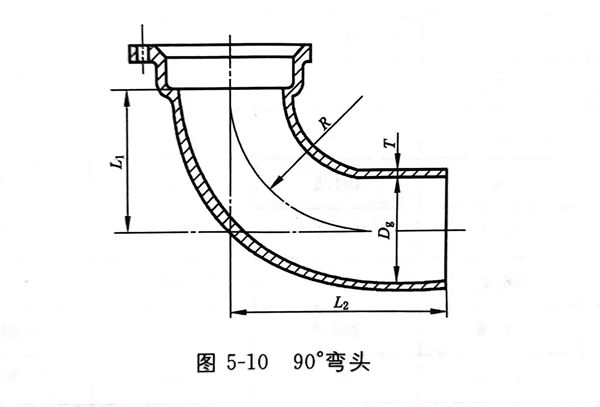

90°彎(wan)頭型(xing)式見圖 5-10 ，尺寸(cun)見表 5-10 。

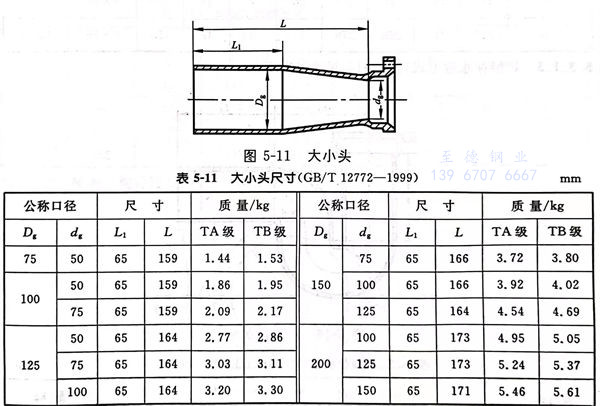

大小(xiao)頭型(xing)式見圖 5-11 ，尺(chi)寸見表 5-11 。

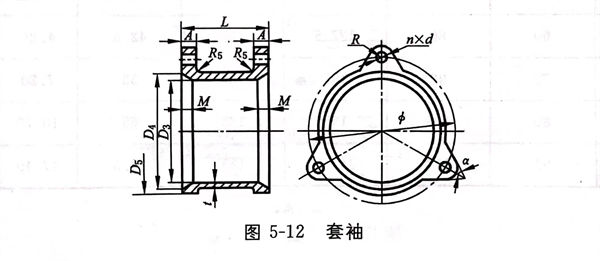

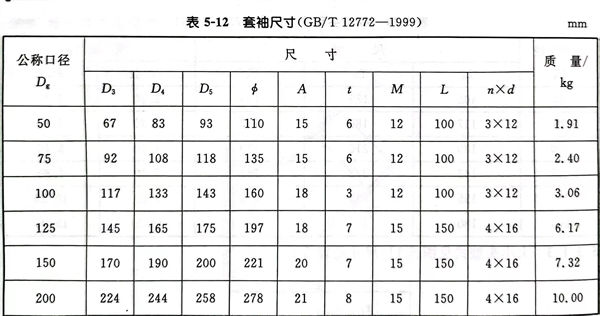

套袖型(xing)式見圖 5-12 ，尺寸見表(biao) 5-12 。

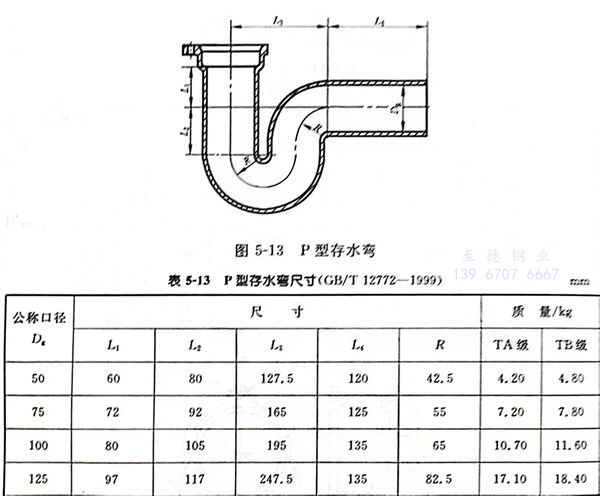

P 型存(cun)水彎型式見(jian)圖(tu) 5-13 ，尺寸見(jian)表 5-13。

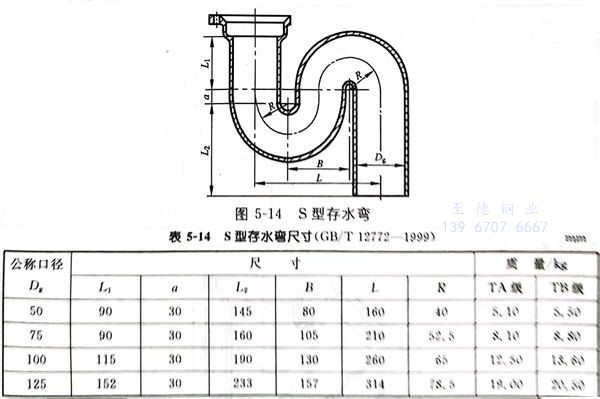

S 型存水(shui)彎型式(shi)見(jian)圖(tu) 5-14 ，尺寸見(jian)表 5-14。

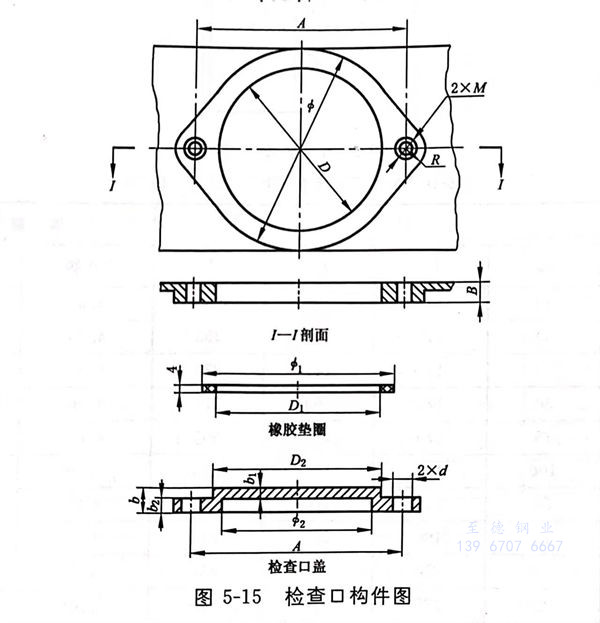

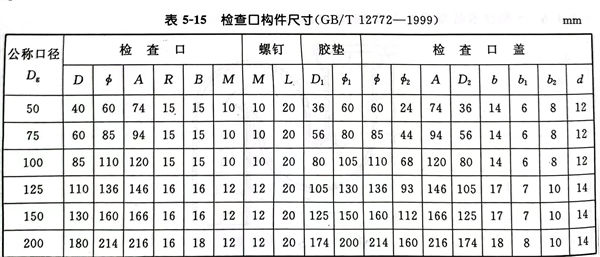

檢(jian)查口(kou)構(gou)件圖(tu)型式見圖(tu) 5-15，尺寸見表(biao) 5-15。

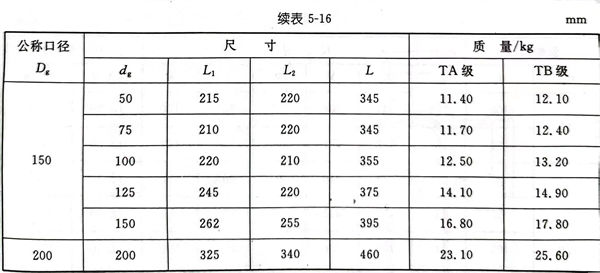

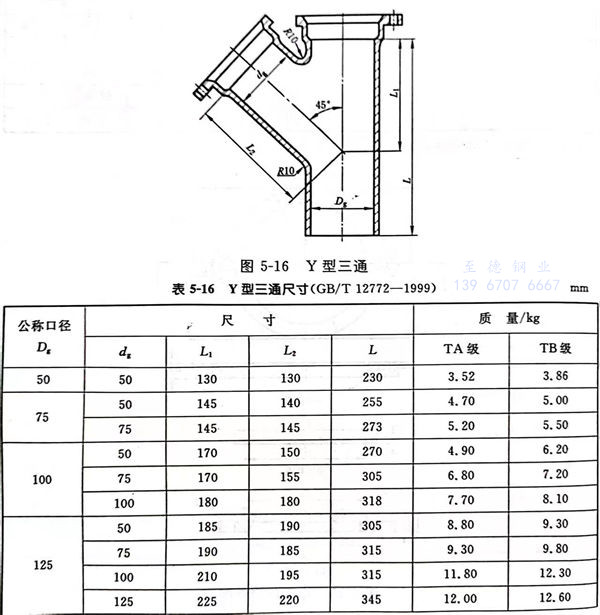

Y型三通型式見圖 5-16，尺寸見表 5-16。

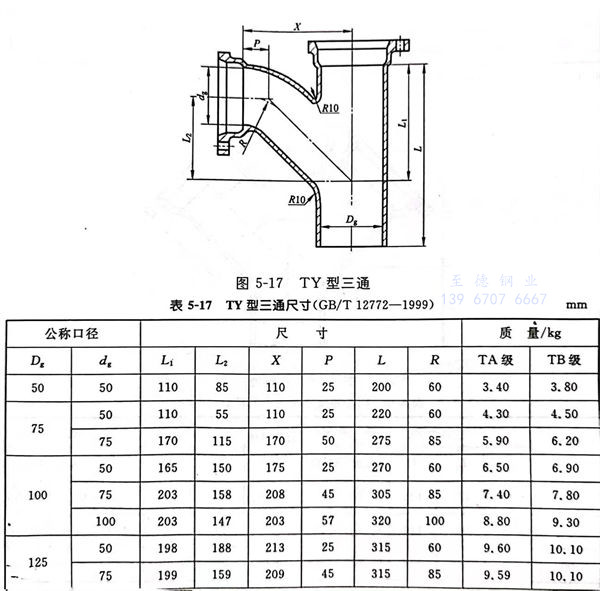

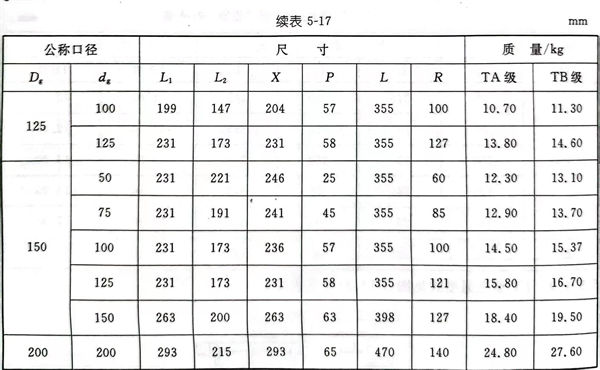

 TY型(xing)三通型(xing)式(shi)見圖(tu) 5-17，尺(chi)寸(cun)見表 5-17。

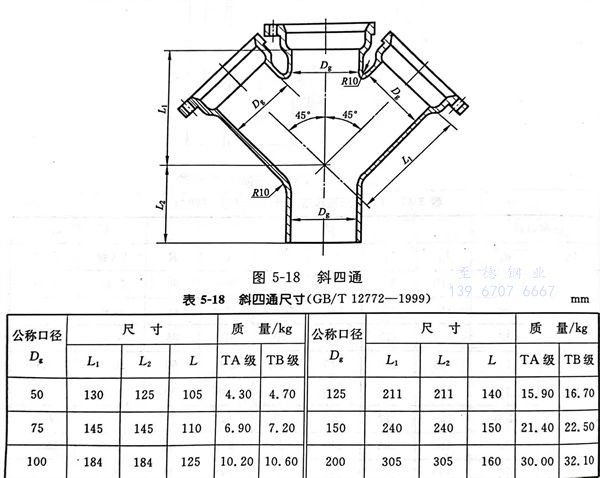

斜四通型(xing)式(shi)見圖 5-18，尺(chi)寸見表 5-18。

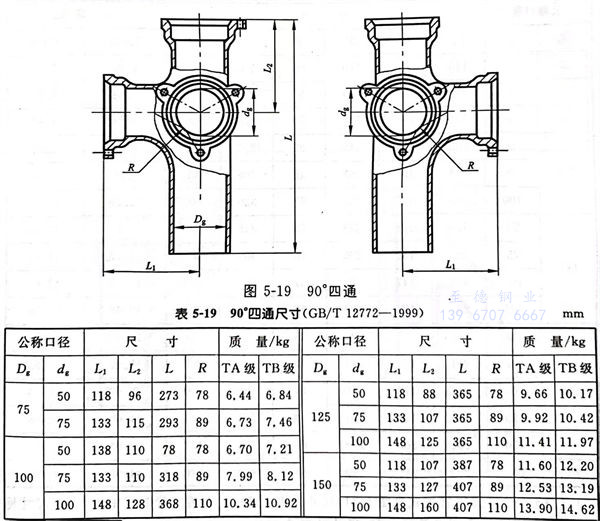

 90°四通型式見圖 5-19，尺寸見表 5-19。

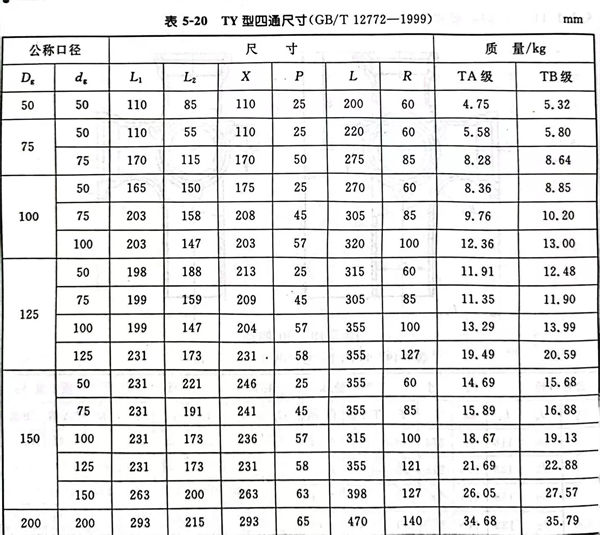

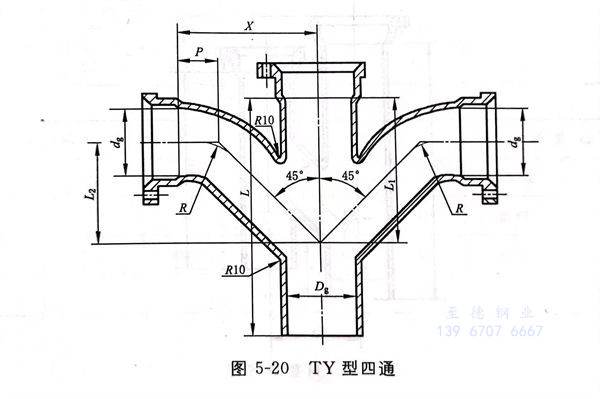

TY型四通型式見(jian)圖 5-20，尺寸見(jian)表 5-20。

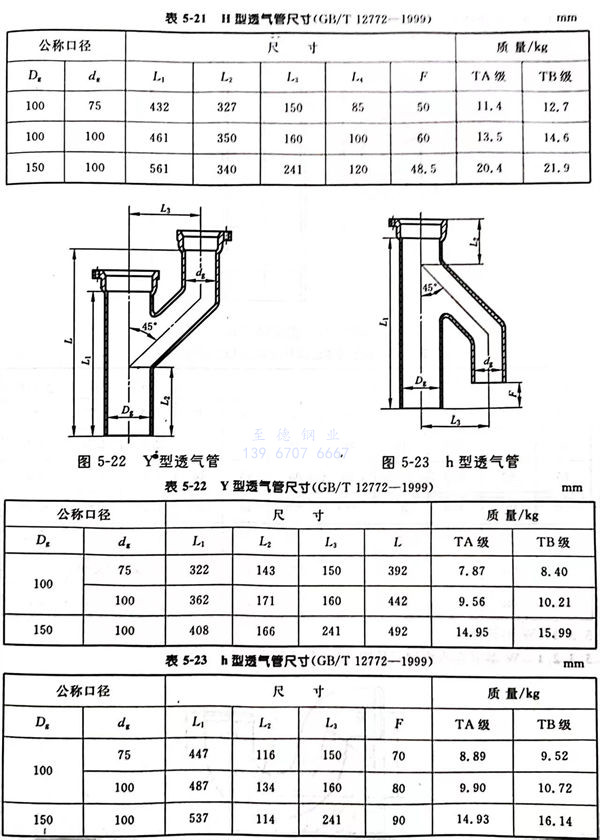

H型透(tou)(tou)氣(qi)(qi)管型式見(jian)圖5-21，尺(chi)寸見(jian)表5-21；Y型透(tou)(tou)氣(qi)(qi)管型式見(jian)圖5-22，尺(chi)寸見(jian)表5-22；h型透(tou)(tou)氣(qi)(qi)管型式見(jian)圖5-23，尺(chi)寸見(jian)表5-23。

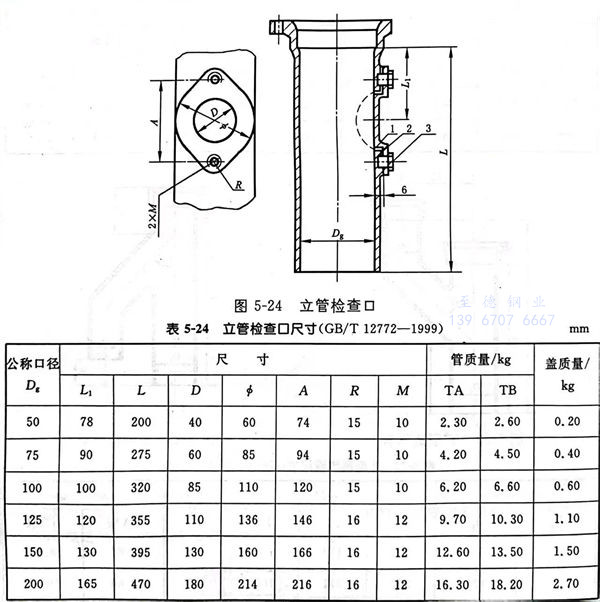

立管(guan)檢查口型式見(jian)圖 5-24，尺(chi)寸(cun)見(jian)表 5-24。
