排水用(yong)灰鑄鐵W型管件結構型式(shi)與尺寸如下：

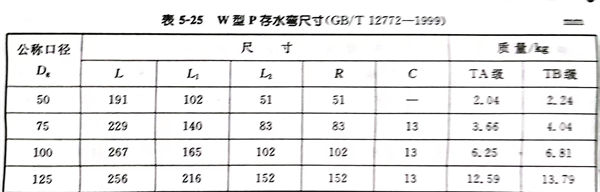

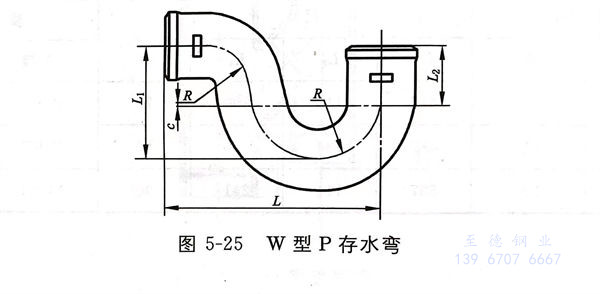

W型(xing) P 存(cun)水彎型(xing)式(shi)見圖(tu) 5-25，尺(chi)寸(cun)見表 5-25。

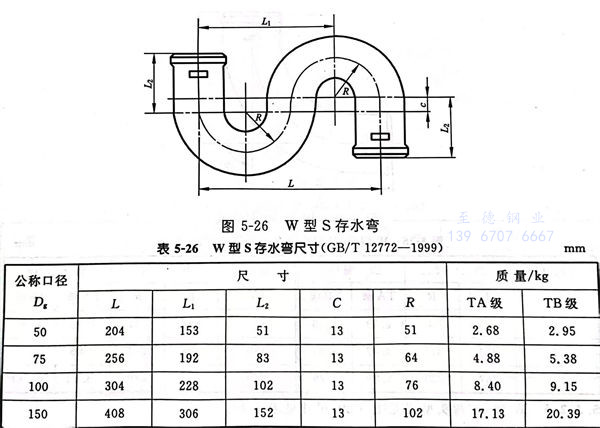

W型(xing) S 存水彎型(xing)式(shi)見(jian)圖 5-26，尺寸見(jian)表 5-26。

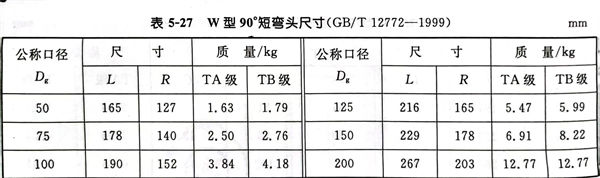

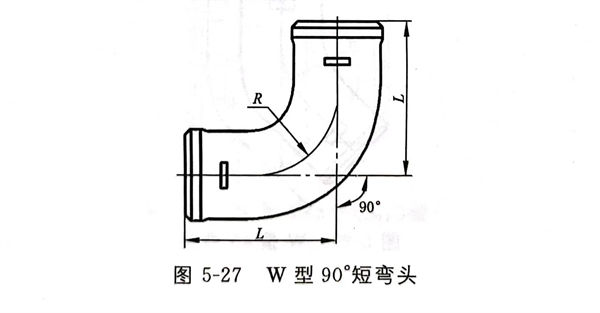

W型 90°短彎頭(tou)型式(shi)見圖 5-27，尺(chi)寸見表 5-27。

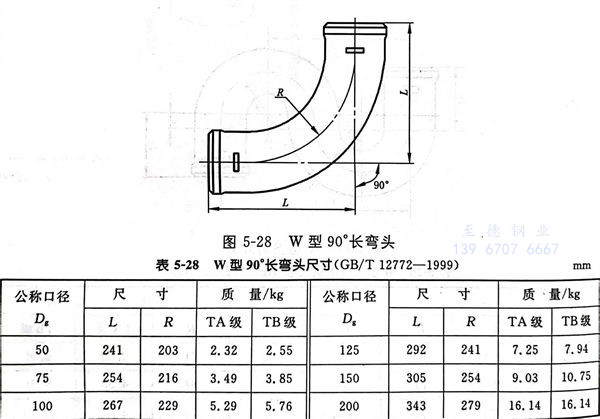

W型 90°長彎頭(tou)型式見圖 5-28，尺寸見表(biao) 5-28。

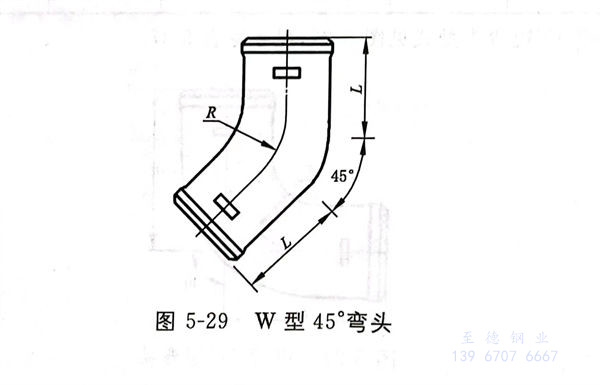

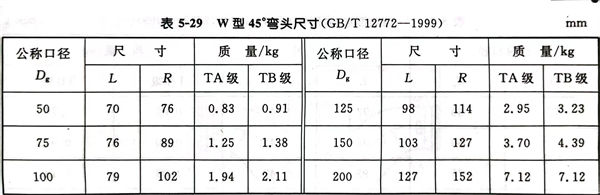

W型(xing) 45°彎頭型(xing)式見(jian)圖(tu) 5-29，尺寸(cun)見(jian)表(biao) 5-29。

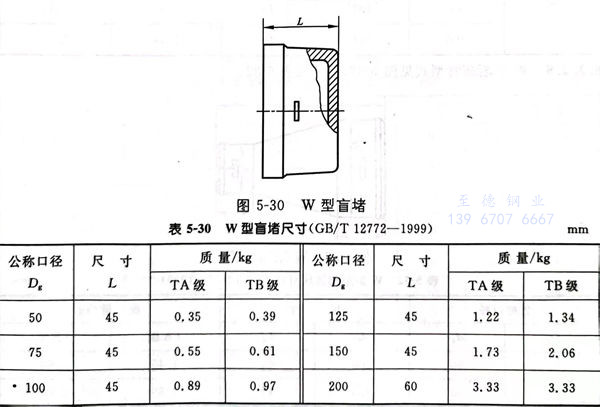

W型 盲堵(du)型式(shi)見圖 5-30，尺寸見表 5-30。

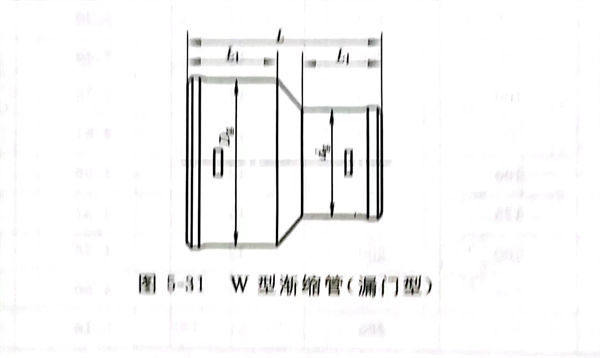

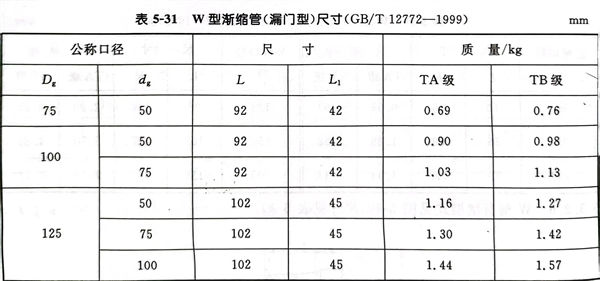

W型 漸縮管(guan)（漏門(men)型）型式(shi)見(jian)圖 5-31，尺寸見(jian)表(biao) 5-31。

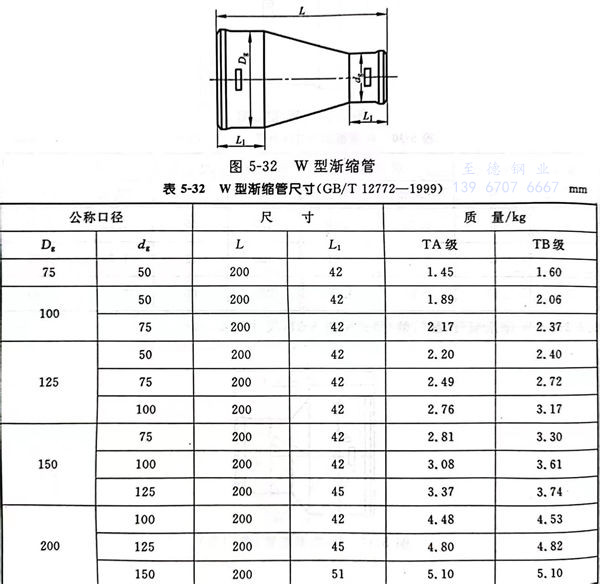

W型 漸縮(suo)管型式見圖 5-32，尺(chi)寸見表 5-32。

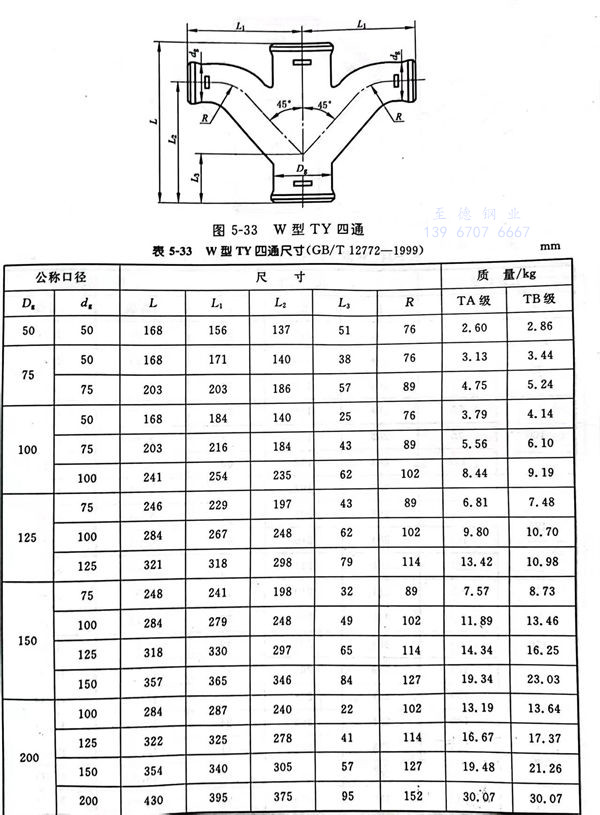

W型 TY四通(tong)型式見圖 5-33，尺寸見表 5-33。

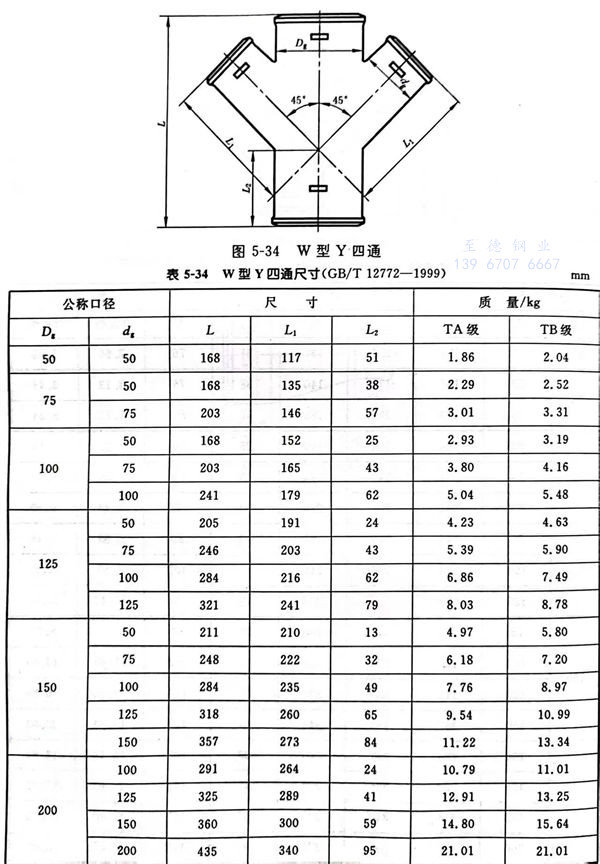

W型 Y四(si)通型式見(jian)圖 5-34，尺寸見(jian)表 5-34。

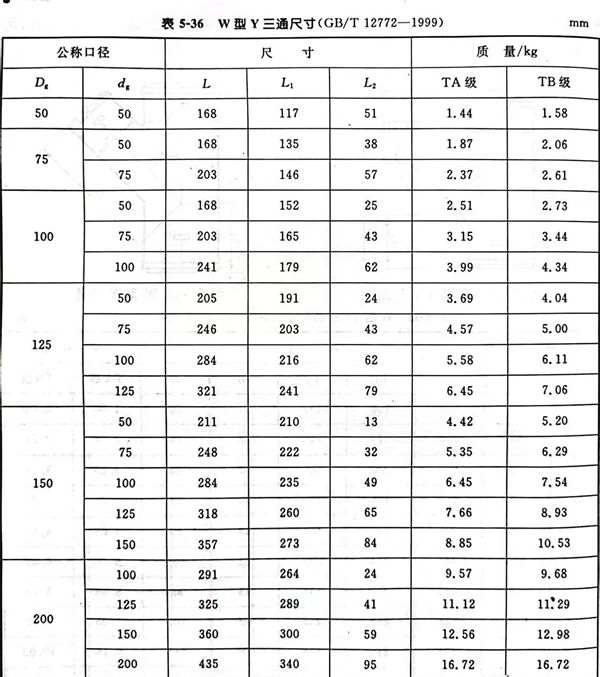

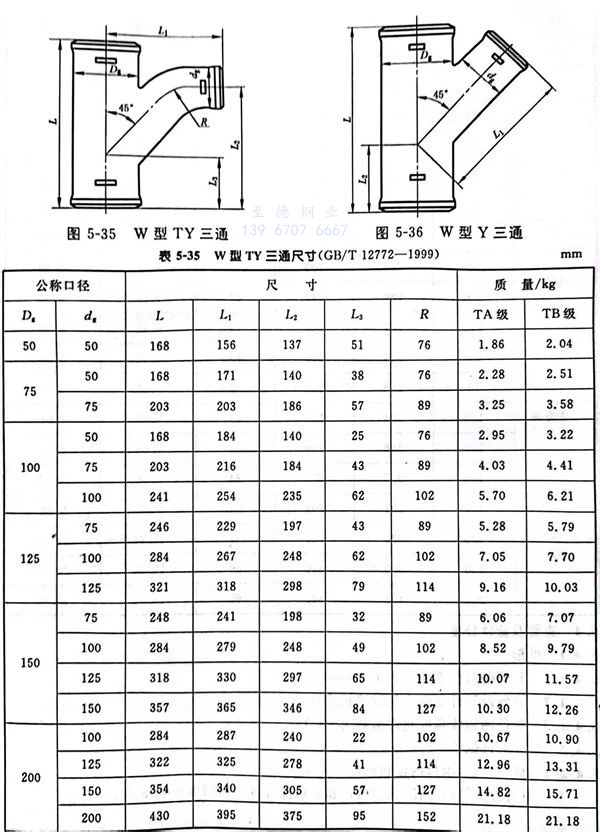

W型(xing) TY三(san)(san)通型(xing)式(shi)見(jian)(jian)圖 5-35，尺(chi)寸見(jian)(jian)表(biao) 5-35。W型(xing) Y三(san)(san)通型(xing)式(shi)見(jian)(jian)圖 5-36，尺(chi)寸見(jian)(jian)表(biao) 5-36。
