管(guan)件與管(guan)子的(de)連(lian)接(jie)方式采用(yong)螺(luo)紋(wen)連(lian)接(jie)，而(er)工(gong)藝采用(yong)模鍛成型(xing)和(he)切削加工(gong)或(huo)利用(yong)型(xing)材直接(jie)加工(gong)等方法制造的(de)管(guan)件稱為鍛鋼(gang)制螺(luo)紋(wen)管(guan)件。這種管(guan)件的(de)規格較(jiao)小，通(tong)常公稱通(tong)徑范圍為DN8～DN100。


1. 結構型(xing)式與尺(chi)寸

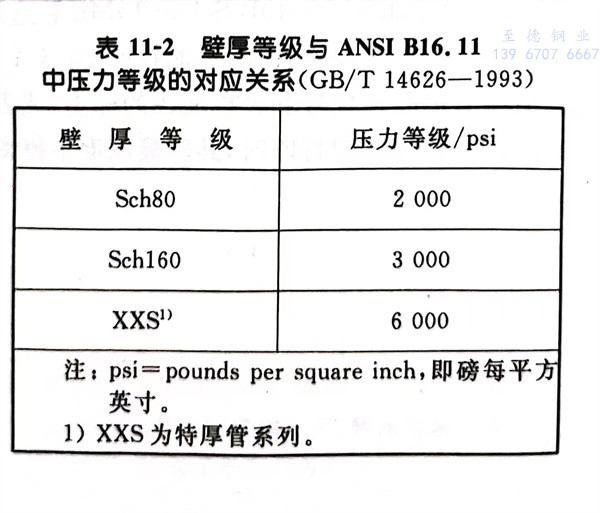

  鑒于GB/T 14626-1993《鍛鋼(gang)制螺(luo)紋管件(jian)(jian)》主要參照美國國家標準 ANSI B16.11-1980《鍛鋼(gang)承插焊和螺(luo)紋管件(jian)(jian)》制定，因此螺(luo)紋管件(jian)(jian)按(an)計算(suan)其壓力額定值的基準管子分為Sch80、Sch160和XXS 3個(ge)(ge)壁厚等(deng)級。這(zhe)3個(ge)(ge)壁厚等(deng)級與ANSI B16.11中壓力等(deng)級的對應關系見(jian)表11-2。

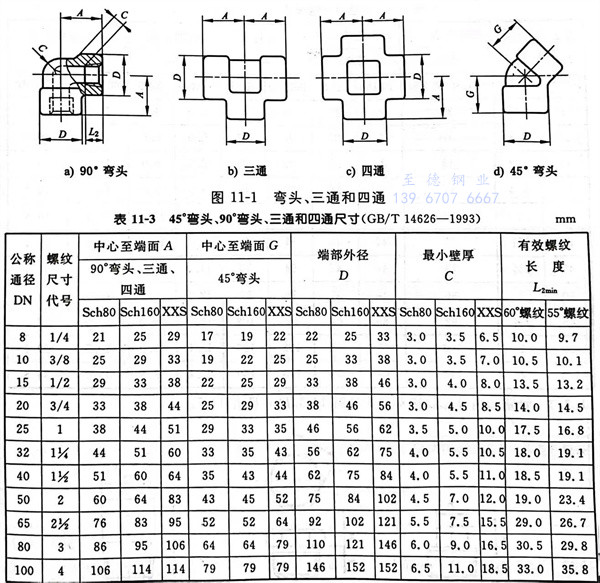

  45°彎(wan)頭(tou)、90°彎(wan)頭(tou)、三通(tong)和四通(tong)型式(shi)見(jian)圖(tu)11-1，尺寸見(jian)表(biao)11-3。

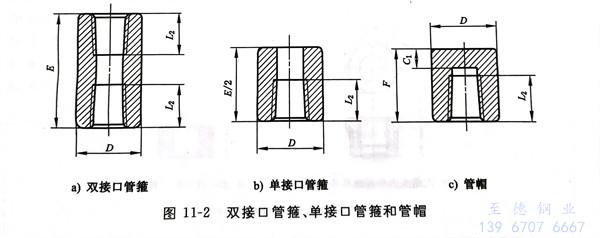

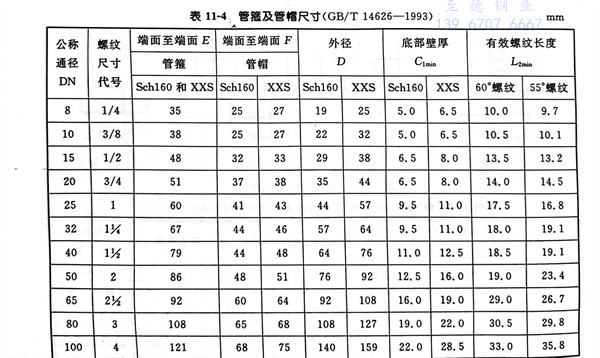

  管箍(gu)和管帽型(xing)式見(jian)圖(tu) 11-2 ，尺(chi)寸(cun)見(jian)表 11-4 。

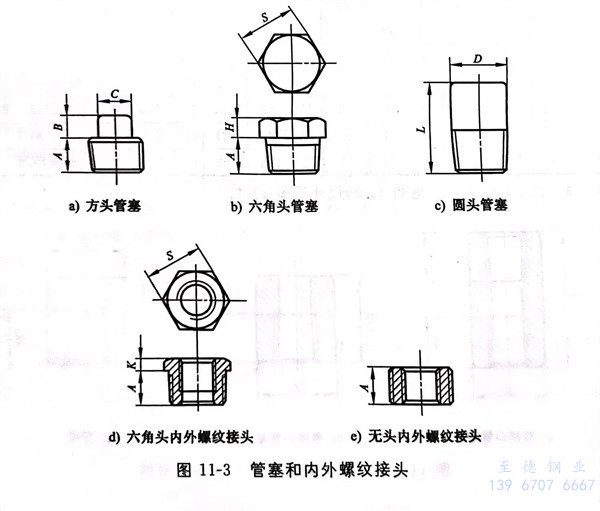

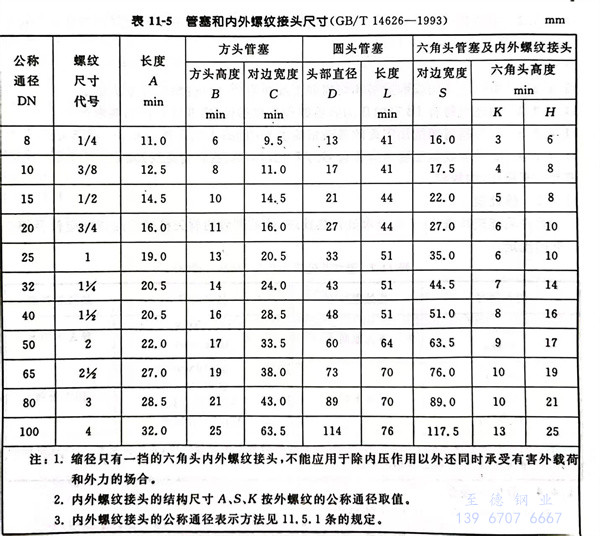

  管塞和內(nei)外螺紋接頭(tou)型(xing)式見圖(tu)11-3，尺寸見表11-5。





2. 公差


  除(chu)螺紋尺寸以外，管件標(biao)準所規(gui)定的(de)其他所有尺寸的(de)未注公(gong)差(cha)采用GB/T 1804《一般公(gong)差(cha)線(xian)性尺寸和未注公(gong)差(cha)》中規(gui)定的(de)V級。


  管件(jian)相對(dui)應兩螺紋(wen)軸線(xian)間的同軸度公差(cha)采用(yong)GB/T1184《形狀和(he)位置公差(cha)未注公差(cha)的規定(ding)》中規定(ding)的D級。
