管(guan)(guan)件(jian)(jian)與管(guan)(guan)子的(de)連接(jie)方式采用(yong)螺紋連接(jie)，而工藝(yi)采用(yong)模鍛(duan)成(cheng)型和切削(xue)加工或利用(yong)型材直接(jie)加工等方法制(zhi)造的(de)管(guan)(guan)件(jian)(jian)稱為(wei)鍛(duan)鋼(gang)制(zhi)螺紋管(guan)(guan)件(jian)(jian)。這種管(guan)(guan)件(jian)(jian)的(de)規格較小，通(tong)常(chang)公(gong)稱通(tong)徑范圍(wei)為(wei)DN8～DN100。


一、標記

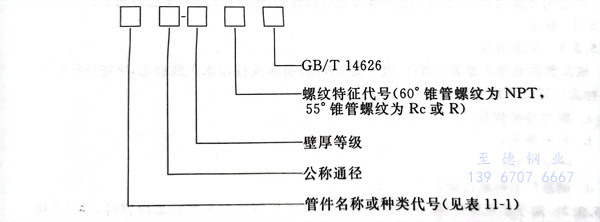

 1. 標記內容


雜 1.jpg



 2. 標記(ji)示例


 公稱(cheng)通(tong)(tong)徑DN50、壁厚等級為(wei)Sch80的60°錐管(guan)螺紋等徑三通(tong)(tong)：


     TT(S)50-Sch80 NPT GB/T 14626


 公稱通徑DN50×40×32×25、壁厚等級為Sch160的55°錐管螺(luo)紋異徑四通：


     TCR(R)50×40×32×25-Sch160 Rc GB/T 14626


 公稱通(tong)徑DN50×32的60°錐(zhui)管螺紋無頭內(nei)外螺紋接頭：


     FB 50×32 NPT GB/T 14626



二、異徑管件公(gong)稱通(tong)徑的(de)表示方法


 1. 異徑(jing)彎頭和(he)異徑(jing)雙接口管箍


   首先(xian)給(gei)出大端(duan)的公稱(cheng)通(tong)徑，然(ran)后(hou)為小端(duan)的公稱(cheng)通(tong)徑。


 2. 異(yi)徑(jing)三(san)通(tong)和(he)異(yi)徑(jing)四通(tong)


   對于異徑(jing)三通，首先給出最大端(duan)的公(gong)稱(cheng)通徑(jing)，然(ran)后(hou)是與最大端(duan)相對應的那一端(duan)的公(gong)稱(cheng)通徑(jing)，最后(hou)給出支管端(duan)的公(gong)稱(cheng)通徑(jing)。

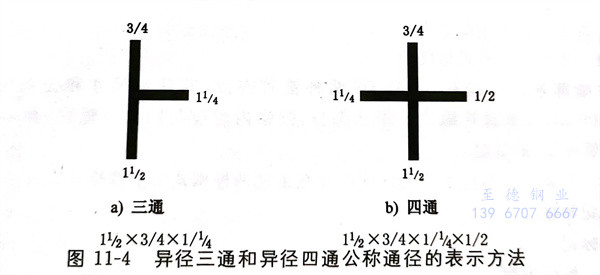

   對(dui)于異(yi)徑四通，首(shou)先給出最(zui)大端(duan)的(de)公稱通徑，其(qi)次是與最(zui)大端(duan)相對(dui)應的(de)另一(yi)端(duan)的(de)公稱通徑，第三個給出的(de)是另外兩端(duan)中的(de)較大端(duan)的(de)公稱通徑，最(zui)后給出剩余一(yi)端(duan)的(de)公稱通徑，見圖11-4。


 3. 內外螺紋(wen)接頭


   對于內(nei)外螺(luo)紋(wen)接頭，首(shou)先給出(chu)外螺(luo)紋(wen)的(de)公(gong)稱(cheng)通徑(jing)，然后為(wei)內(nei)螺(luo)紋(wen)的(de)公(gong)稱(cheng)通徑(jing)。


圖 4.jpg



三、標(biao)志


 1. 標志內容(rong)


  成品管件(jian)必須(xu)在顯著位(wei)置(zhi)（一般為端部外緣）噴(pen)涂或打印永(yong)久性標志，字跡應(ying)清(qing)晰(xi)完(wan)整，標志包括以下內容：


    a. 螺紋特征代號；


    b. 材料牌號；


    c. 壁厚等級；


    d. 制造廠名稱或商(shang)標(biao)。


 2.  對(dui)于小(xiao)規格管件(jian)，不能(neng)打印11.5.3.1條所規定的全(quan)部標(biao)志內容時(shi)，可以采(cai)用銘牌(pai)、標(biao)簽等方法進行標(biao)志。


 3. 使(shi)用鋼印(yin)打印(yin)時，其印(yin)痕深度應不影響管件的強度。
