某工程配(pei)管(guan)(guan)(guan)設(she)(she)計(ji)(ji)時，由3D軟(ruan)件(jian)商開發了(le)軟(ruan)件(jian)插(cha)件(jian)，使軟(ruan)件(jian)內的管(guan)(guan)(guan)子顯(xian)示了(le)管(guan)(guan)(guan)道焊縫的位(wei)(wei)置(zhi)，在(zai)三維軟(ruan)件(jian)配(pei)管(guan)(guan)(guan)設(she)(she)計(ji)(ji)模型(xing)內自(zi)動顯(xian)示了(le)焊縫區(qu)域，軟(ruan)件(jian)可自(zi)動檢(jian)測焊縫區(qu)域與結構、管(guan)(guan)(guan)架(jia)等設(she)(she)施沖突的位(wei)(wei)置(zhi)，實現了(le)配(pei)管(guan)(guan)(guan)設(she)(she)計(ji)(ji)更高(gao)效的精細(xi)化(hua)、本質安全和(he)自(zi)動化(hua)，見圖2.72。

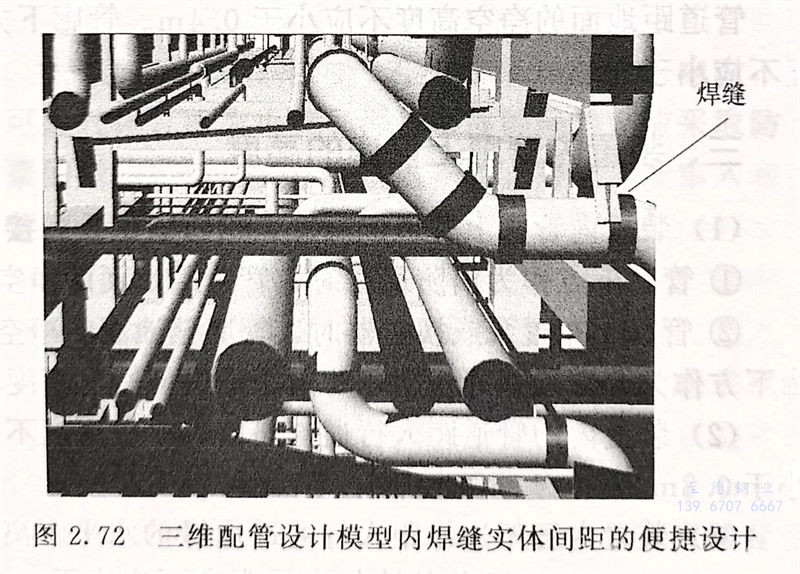

 圖2.72 三維配管設計(ji)模型內焊縫實體間距的便捷設計(ji)
