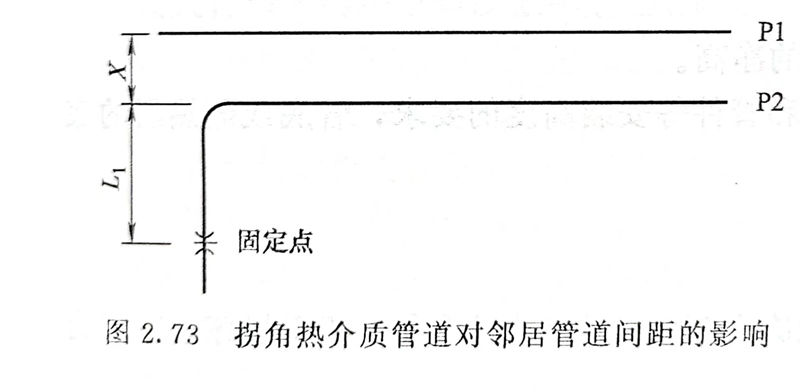

如(ru)圖2.73所示，P1管(guan)(guan)道DN300，P2管(guan)(guan)道DN400，設計溫度均為(wei)300℃，隔熱厚度分別為(wei)70mm和80mm；管(guan)(guan)子(zi)均為(wei)碳鋼，L1的(de)(de)距(ju)(ju)離為(wei)8m。則兩條管(guan)(guan)線的(de)(de)設計管(guan)(guan)間距(ju)(ju)X計算過程(cheng)如(ru)下。

  ①. 在設計(ji)P1與P2兩條(tiao)管(guan)線(xian)間距(ju)時，需要考慮(lv)P2管(guan)線(xian)L1段的(de)熱(re)膨脹(zhang)量(liang)。P2管(guan)線(xian)的(de)熱(re)膨脹(zhang)系數約1.2m1m/(m·100℃），可(ke)以估算出L1管(guan)段的(de)熱(re)膨脹(zhang)量(liang)為：29mm。

 ②.從表中(zhong)查出(chu)裸管間距為420mm，需加上隔(ge)熱(re)層厚度70mm和80mm，還需加上L1管段的熱(re)碰膨脹量(liang)29mm，則可以算出(chu)，P1與P2兩條管線間距X應(ying)該(gai)設計成20+70+80+429≈600(mm)。
