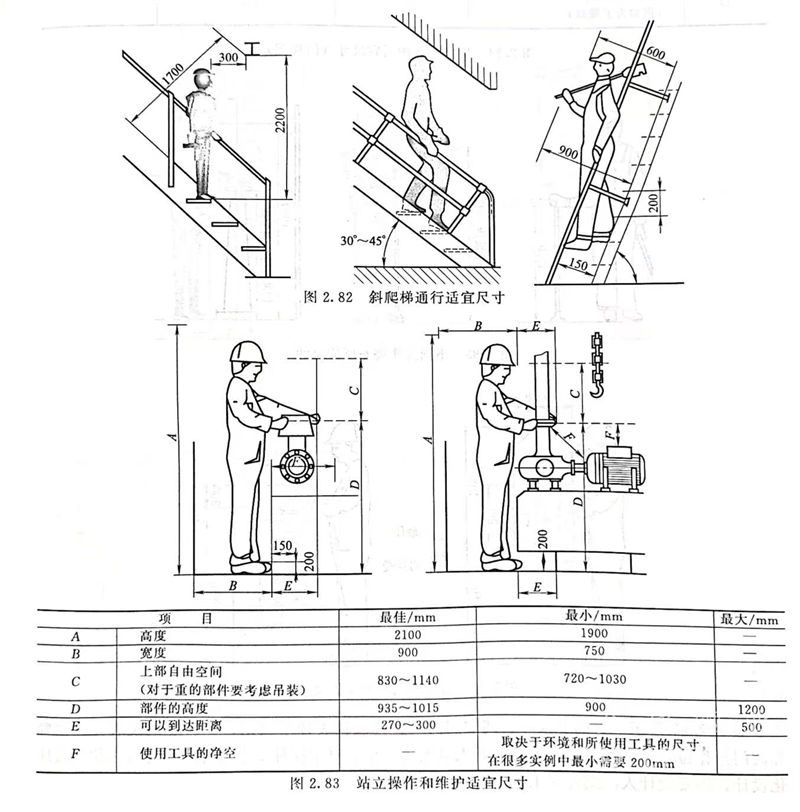

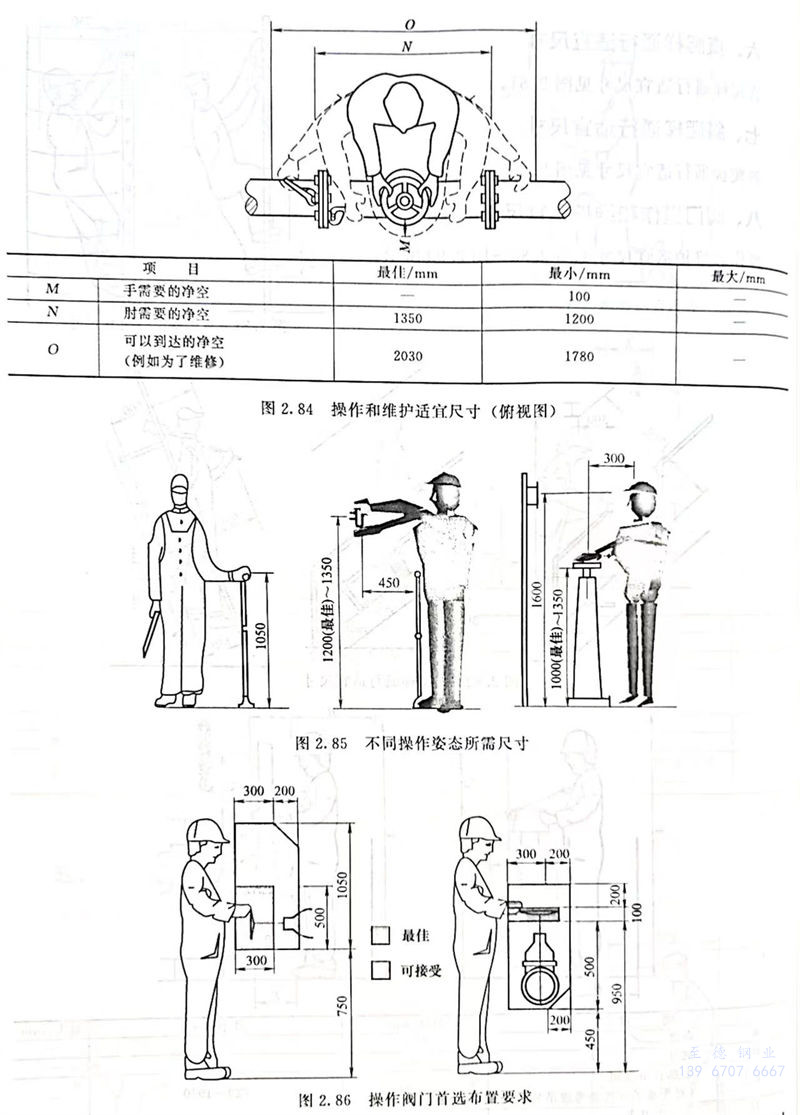

操作和維護適(shi)宜尺寸見圖(tu)2.83～圖(tu)2.90所示。

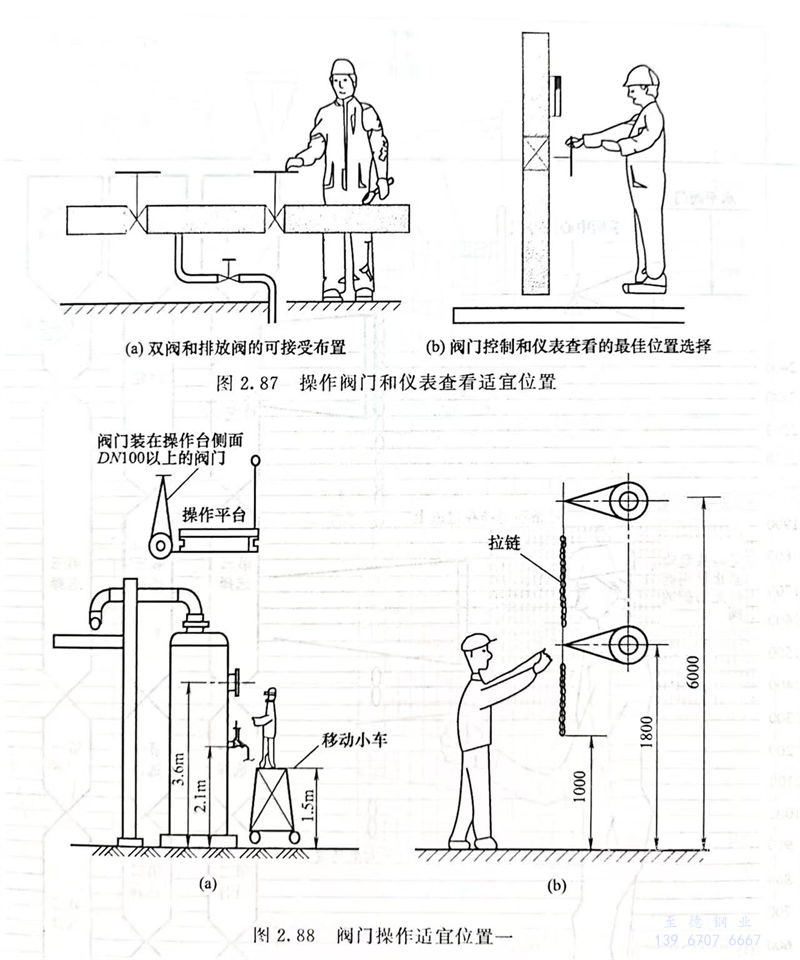

   如圖2.87所示，有的要求一邊調節閥門一邊讀取儀表計量數據，則需要把儀表讀數位置和閥門操作位置盡量接近，以方便作業人員實現操作，對于這種要求的可操作與可視位置人性化設計，需要設計人深刻理解工藝PID意圖。

工程(cheng)應用：閥(fa)門操(cao)作拉鏈的設置

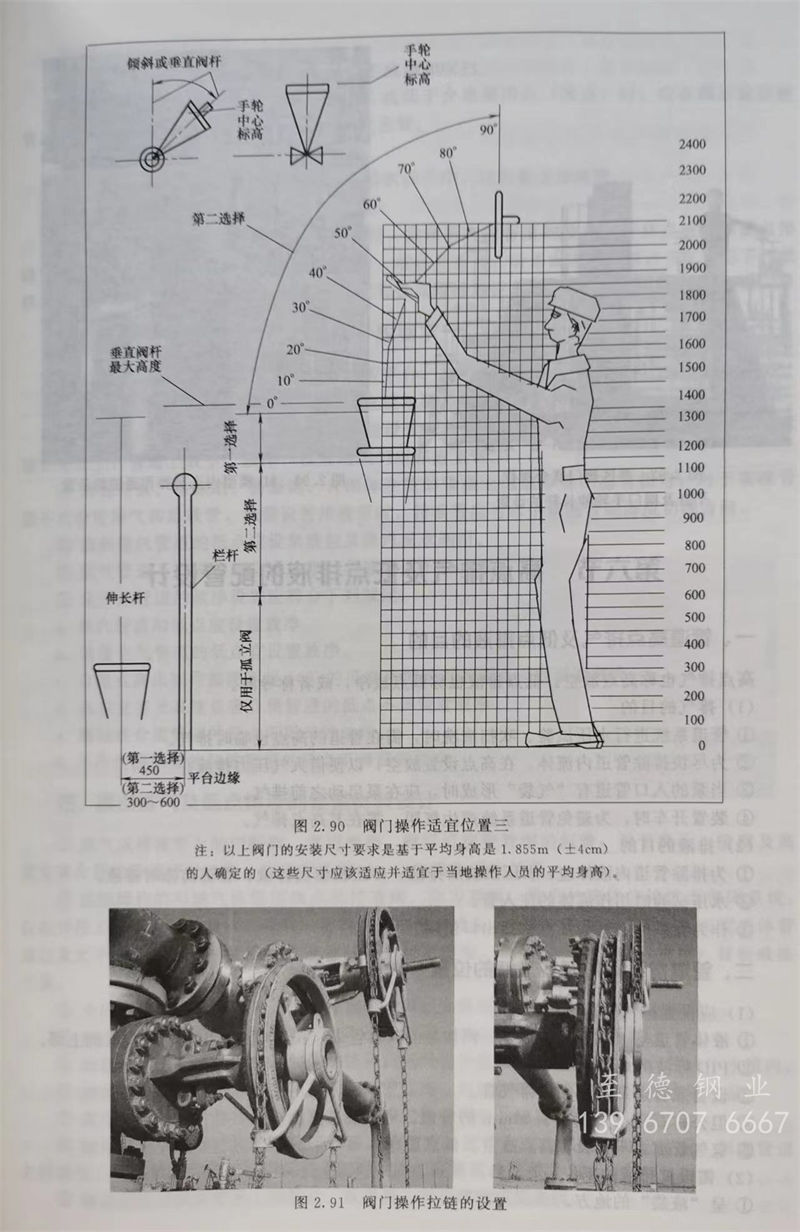

   如圖2.91所示，因閥(fa)門(men)布(bu)置(zhi)(zhi)位置(zhi)(zhi)較高(gao)，站(zhan)在地面(mian)上(shang)(shang)操(cao)作(zuo)不到(dao)，因此，在閥(fa)門(men)上(shang)(shang)設置(zhi)(zhi)了拉鏈(lian)，人員站(zhan)在地面(mian)上(shang)(shang)就可以(yi)操(cao)作(zuo)閥(fa)門(men)手(shou)輪(lun)。

工程應(ying)用：界區(qu)閥門(men)聯合(he)操作平臺及閥門(men)手輪(lun)伸長桿的(de)設置

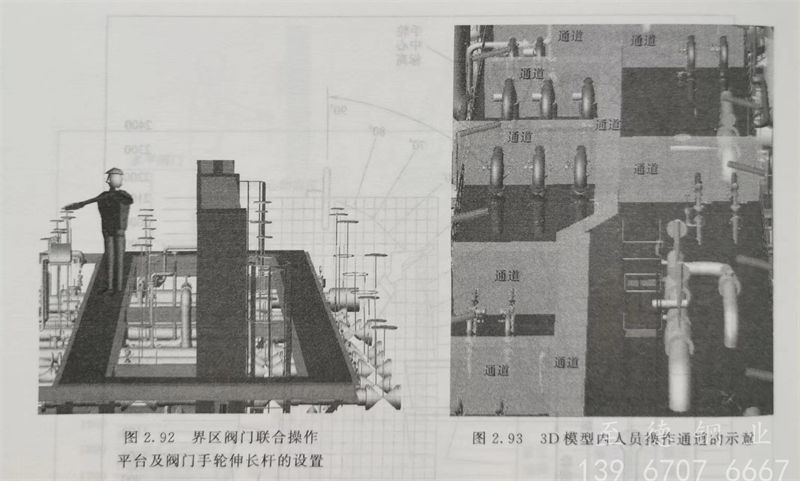

   如(ru)圖2.92所(suo)示，某(mou)裝置界(jie)區(qu)閥門集中布置在(zai)界(jie)區(qu)環形平(ping)臺(tai)附近，由于閥門手(shou)柄較短，設計(ji)了閥門手(shou)輪伸長(chang)桿(gan)，統(tong)一閥門手(shou)輪操作高度距離平(ping)臺(tai)面(mian)1.2m，這樣站在(zai)平(ping)臺(tai)上就可輕松地操作到所(suo)有的閥門。

工程應(ying)用：3D模型內人員操(cao)作(zuo)通(tong)道(dao)的簡化設(she)計

為(wei)了確保作(zuo)(zuo)業(ye)(ye)通道(dao)的(de)(de)通暢，有的(de)(de)工(gong)程公司(si)(si)在配管(guan)(guan)設計(ji)時就采(cai)取了一些必要(yao)措施。例如(ru)，有的(de)(de)工(gong)程公司(si)(si)要(yao)求在二維(wei)配管(guan)(guan)平面圖上示(shi)意(yi)出作(zuo)(zuo)業(ye)(ye)人員通行(xing)空間，由專(zhuan)門的(de)(de)人性化設計(ji)專(zhuan)家(jia)進行(xing)校核。有的(de)(de)國外工(gong)程公司(si)(si)要(yao)求把操作(zuo)(zuo)通道(dao)用微透(tou)明方塊示(shi)意(yi)在三(san)維(wei)模型(xing)內，三(san)維(wei)模型(xing)軟件能夠(gou)自(zi)動(dong)檢查作(zuo)(zuo)業(ye)(ye)人員通行(xing)空間是否符合設計(ji)要(yao)求，如(ru)圖2.93所示(shi)，這種(zhong)方法可以(yi)很大程度地提(ti)高(gao)配管(guan)(guan)設計(ji)工(gong)作(zuo)(zuo)效率和人性化設計(ji)質量。
