①. 在金屬管道材料中，普通碳鋼、奧氏體不銹鋼材料均不耐氯離子腐蝕，而耐氯離子腐蝕性能優良的雙相鋼材料（如 UNS 31803）、Monel合金等材料價格高，大量使用必將大大增加項目建設成本。而耐蝕性能優異的內襯防腐蝕襯里、內涂防腐蝕涂層管道材料，如內襯橡膠（PP）、聚四氟乙烯（PTFE）或內涂敷環氧樹脂、熔融環氧粉末（FBE）涂層等管道材料，不僅能有效對抗水質中的氯離子腐蝕，且價格相對低廉。

  ②. 內涂(tu)敷(fu)管(guan)(guan)道的配管(guan)(guan)設(she)計(ji)(ji)，有的設(she)計(ji)(ji)成各(ge)段(duan)管(guan)(guan)子焊接連(lian)(lian)接，在施工現場(chang)補(bu)涂(tu)敷(fu)；有的設(she)計(ji)(ji)成各(ge)段(duan)管(guan)(guan)子法蘭(lan)(lan)連(lian)(lian)接，焊接部(bu)分需到涂(tu)敷(fu)廠進(jin)行涂(tu)敷(fu)，然后運回施工現場(chang)進(jin)行法蘭(lan)(lan)連(lian)(lian)接。這兩種方(fang)式的配管(guan)(guan)設(she)計(ji)(ji)方(fang)案(an)，均(jun)需保證涂(tu)敷(fu)機械可以內涂(tu)敷(fu)到。

  ③. 因(yin)焊(han)接(jie)預留和焊(han)接(jie)時(shi)熱影響破壞，例如，FBE內涂敷管(guan)道焊(han)接(jie)施工時(shi)必須進(jin)行(xing)焊(han)縫、焊(han)口(kou)(kou)(kou)的防腐(fu)涂層修補(bu)(bu)(bu)，即補(bu)(bu)(bu)口(kou)(kou)(kou)，而焊(han)縫、焊(han)口(kou)(kou)(kou)處又是(shi)腐(fu)蝕(shi)的高發區域，更容易引起(qi)腐(fu)蝕(shi)穿孔、應力腐(fu)蝕(shi)開裂(lie)。因(yin)此，補(bu)(bu)(bu)口(kou)(kou)(kou)方案(an)設計是(shi)否合理，是(shi)FBE內涂敷管(guan)子、管(guan)件能(neng)否成(cheng)功(gong)選(xuan)擇和應用的關(guan)鍵。

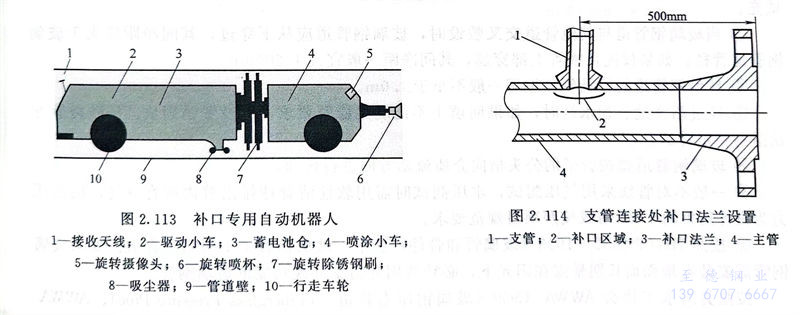

   各家內涂(tu)(tu)敷(fu)公司技(ji)術各不相同，配(pei)管設(she)(she)計(ji)時，需要向涂(tu)(tu)敷(fu)廠家了(le)解涂(tu)(tu)敷(fu)的(de)技(ji)術對配(pei)管布置設(she)(she)計(ji)的(de)影(ying)響。圖(tu)2.113所示的(de)是管道內補口(kou)(kou)機(ji)器人，通(tong)過編程操控實(shi)施(shi)，有(you)效補口(kou)(kou)距(ju)離遠，在管內的(de)補口(kou)(kou)工(gong)作距(ju)離可長達1000m。

   這種自(zi)動補(bu)(bu)(bu)口機器人除銹及(ji)FBE噴(pen)涂均(jun)為(wei)(wei)(wei)周(zhou)向環形工(gong)(gong)作(zuo)方式，因(yin)此不(bu)適合進行(xing)(xing)支管(guan)(guan)(guan)焊縫及(ji)其周(zhou)圍FBE熱破壞區(qu)的補(bu)(bu)(bu)口，該部位(wei)的補(bu)(bu)(bu)口目前(qian)只(zhi)能采(cai)(cai)用增加焊接法(fa)蘭(lan)進行(xing)(xing)除銹及(ji)FBE補(bu)(bu)(bu)口。因(yin)此，在(zai)進行(xing)(xing)管(guan)(guan)(guan)道布(bu)置(zhi)設(she)計(ji)時，要(yao)求在(zai)主管(guan)(guan)(guan)上為(wei)(wei)(wei)分支管(guan)(guan)(guan)補(bu)(bu)(bu)口設(she)置(zhi)法(fa)蘭(lan)，法(fa)蘭(lan)端(duan)面與分支管(guan)(guan)(guan)中心線距離不(bu)宜(yi)大于500mm，以便現(xian)場采(cai)(cai)用手(shou)持(chi)工(gong)(gong)具(ju)為(wei)(wei)(wei)分支管(guan)(guan)(guan)焊縫及(ji)周(zhou)圍的FBE熱影響區(qu)進行(xing)(xing)現(xian)場除銹及(ji)FBE補(bu)(bu)(bu)口，見圖(tu)2.114。為(wei)(wei)(wei)減少支管(guan)(guan)(guan)補(bu)(bu)(bu)口法(fa)蘭(lan)的設(she)置(zhi)數量(liang)，在(zai)進行(xing)(xing)管(guan)(guan)(guan)道布(bu)置(zhi)設(she)計(ji)時，應(ying)盡可(ke)能將支管(guan)(guan)(guan)設(she)計(ji)到靠近主管(guan)(guan)(guan)工(gong)(gong)藝法(fa)蘭(lan)附近，同時，工(gong)(gong)藝條件允(yun)許(xu)的話，可(ke)將多個分支接管(guan)(guan)(guan)集中布(bu)置(zhi)在(zai)同一補(bu)(bu)(bu)口法(fa)蘭(lan)附近。

  ④. 對于FBE內(nei)涂(tu)敷管(guan)道(dao)(dao)系統，其管(guan)道(dao)(dao)支架(jia)(jia)設計應盡量(liang)避免在(zai)管(guan)道(dao)(dao)系統上(shang)進行焊(han)接，宜選用管(guan)夾、卡箍等非(fei)直接與管(guan)道(dao)(dao)焊(han)接型支架(jia)(jia)，盡可能(neng)減(jian)少因支架(jia)(jia)焊(han)接對管(guan)道(dao)(dao)內(nei)FBE防腐(fu)涂(tu)層(ceng)的(de)破(po)壞(huai)。對于無(wu)法(fa)避免的(de)焊(han)接式固定(ding)支架(jia)(jia)、彎(wan)管(guan)支托(tuo)、假(jia)管(guan)支托(tuo)，可適當采用工廠預制的(de)方式，將支架(jia)(jia)預焊(han)至直管(guan)段或管(guan)件上(shang)，以減(jian)少現(xian)場焊(han)接導致的(de)FBE內(nei)防腐(fu)涂(tu)層(ceng)的(de)破(po)壞(huai)。

工程應用(yong)：國外某項(xiang)目內涂敷管道的配管設(she)計

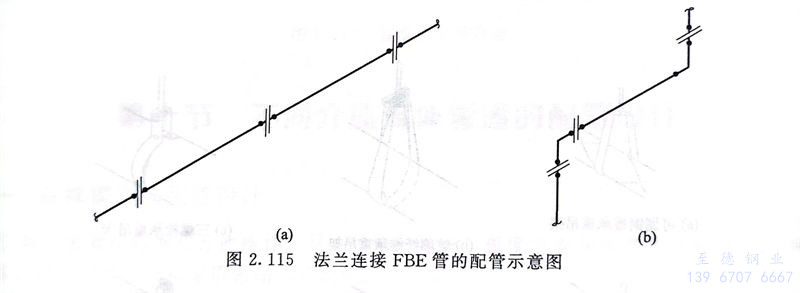

  圖2.115是法蘭(lan)連接(jie)FBE管的配管。這(zhe)個項目的內(nei)(nei)涂(tu)敷(fu)(fu)(fu)(fu)FBE管道(dao)(dao)的配管設計(ji)有特殊要求(qiu)，業主要求(qiu)所有的內(nei)(nei)涂(tu)敷(fu)(fu)(fu)(fu)管道(dao)(dao)必(bi)須到(dao)內(nei)(nei)涂(tu)敷(fu)(fu)(fu)(fu)廠家進行涂(tu)敷(fu)(fu)(fu)(fu)。因此，項目的總承包方先于內(nei)(nei)涂(tu)敷(fu)(fu)(fu)(fu)廠家進行配管設計(ji)要求(qiu)的交流(liu)，內(nei)(nei)涂(tu)敷(fu)(fu)(fu)(fu)廠家要求(qiu)：配管直(zhi)管段最(zui)長不得超(chao)過12m（這(zhe)是內(nei)(nei)涂(tu)敷(fu)(fu)(fu)(fu)廠家的最(zui)長涂(tu)敷(fu)(fu)(fu)(fu)能力），見圖2.115（a），每(mei)12m長管段加(jia)設法蘭(lan)；每(mei)個拐彎的彎頭需能保證(zheng)直(zhi)線涂(tu)敷(fu)(fu)(fu)(fu)到(dao)，見圖2.115（b），彎頭位置(zhi)增(zeng)設了法蘭(lan)。

  設計完成后，采購管子、法(fa)蘭等散材，按照法(fa)蘭分(fen)段預制管道，運輸到內涂敷(fu)廠家進(jin)行內涂敷(fu)，再(zai)運回施工現場，擰法(fa)蘭螺栓連接(jie)。
