①. 取(qu)樣裝置(zhi)(zhi)應布置(zhi)(zhi)在方便操作、易于檢修的(de)地方。極度危害和高度危害的(de)介(jie)質，甲(jia)類可燃(ran)氣體，液化烴等介(jie)質應采(cai)取(qu)密閉循環取(qu)樣。
②. 取樣口(kou)(kou)不得設在有振(zhen)(zhen)動的設備(bei)或管道上，否則應(ying)采(cai)取減(jian)振(zhen)(zhen)措施。取樣口(kou)(kou)不應(ying)設在彎(wan)頭或彎(wan)管上。
③. 安全和(he)布置。
a. 可燃氣體、液(ye)化(hua)烴和可燃液(ye)體的取樣管道不得引入化(hua)驗(yan)室(shi)。
b. 采(cai)樣(yang)地點要有出(chu)入(ru)的安全通道，符合要求的照明、通風條件。儲罐或槽車采(cai)樣(yang)時要有預防人員墜(zhui)落(luo)的措(cuo)施（如增設護欄）。
c. 對(dui)液體(ti)(ti)采(cai)(cai)樣(yang)時(shi)，為防止溢出，應(ying)有排(pai)溢槽和漏斗，并(bing)設置防濺防護板。液體(ti)(ti)和氣體(ti)(ti)采(cai)(cai)樣(yang)，應(ying)有應(ying)急閥門，裝在采(cai)(cai)樣(yang)點附近，但不要太近，以便(bian)萬一發生意外時(shi)可以安全地控制流體(ti)(ti)。對(dui)氣體(ti)(ti)采(cai)(cai)樣(yang)，應(ying)有排(pai)出死區體(ti)(ti)積的措施。
d. 采(cai)樣(yang)點應盡可能(neng)引到地面。采(cai)樣(yang)點的高度(du)位(wei)置應距離地面1.2m左右。
④. 所取的樣品必(bi)須純凈。取樣時應避免(mian)取樣介質對周(zhou)圍環境的污(wu)染(ran)，有毒液(ye)體的排(pai)液(ye)應集(ji)中回收，有易燃、易爆危(wei)險的取樣氣體應排(pai)入火炬系統(tong)。
⑤. 在滿足(zu)取(qu)樣要求的(de)前提下，應盡可能(neng)縮短取(qu)樣閥到工藝主管道之間的(de)距離，取(qu)樣閥盡量靠近工藝主管道或設(she)備，應避免將高處的(de)取(qu)樣點引(yin)到低處取(qu)樣。

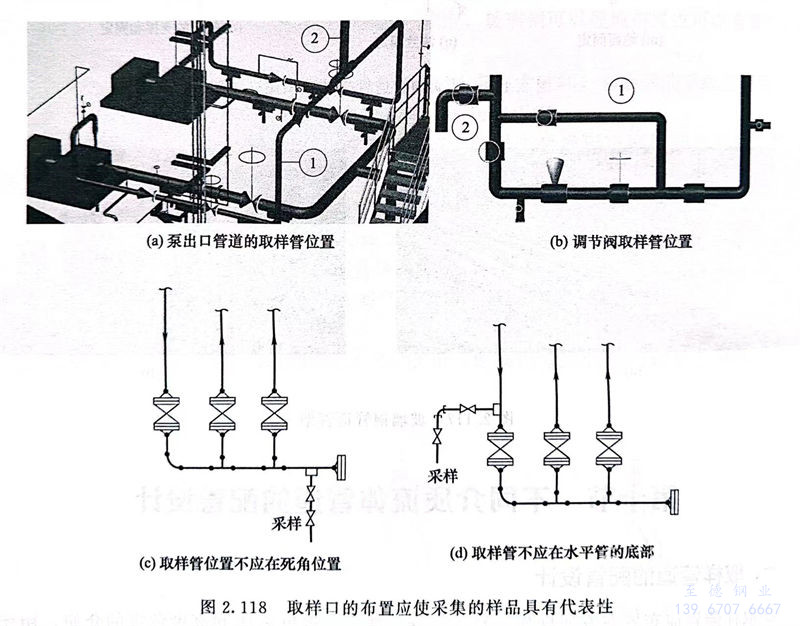

⑥. 取(qu)樣(yang)(yang)口(kou)的(de)布置(zhi)應使采(cai)(cai)集的(de)樣(yang)(yang)品(pin)具有代表性，不應布置(zhi)在管(guan)道的(de)死(si)區。如(ru)圖(tu)(tu)2.118（a）所(suo)示(shi)，泵(beng)出(chu)口(kou)管(guan)道的(de)取(qu)樣(yang)(yang)管(guan)應安裝在兩(liang)臺泵(beng)出(chu)口(kou)的(de)共用(yong)管(guan)道上(shang)，應確保使用(yong)任何(he)一臺泵(beng)時(shi)，均(jun)能采(cai)(cai)出(chu)有代表性的(de)試樣(yang)(yang)。如(ru)圖(tu)(tu)2.118（b）所(suo)示(shi)，調節閥組管(guan)道的(de)取(qu)樣(yang)(yang)管(guan)應安裝在當(dang)旁路操作(zuo)時(shi)不形成(cheng)死(si)角(jiao)處(chu)。如(ru)圖(tu)(tu)2.118（c）所(suo)示(shi)，取(qu)樣(yang)(yang)點應設(she)在主管(guan)上(shang)，且在分(fen)支前，不得在死(si)角(jiao)處(chu)采(cai)(cai)樣(yang)(yang)，以(yi)確保采(cai)(cai)出(chu)的(de)樣(yang)(yang)品(pin)是具有代表性的(de)。
如圖2.118（d）所(suo)示，取樣管(guan)不(bu)應在水平管(guan)的底(di)部，以防止鐵銹或其(qi)他異(yi)物(wu)堵塞采樣閥。
⑦. 樣品出口管端與(yu)漏斗、地面或平臺之間應有安放(fang)取(qu)樣器皿的空(kong)間。
⑧. 氣體管道上取(qu)樣口的布置應符合下列規定(ding)。

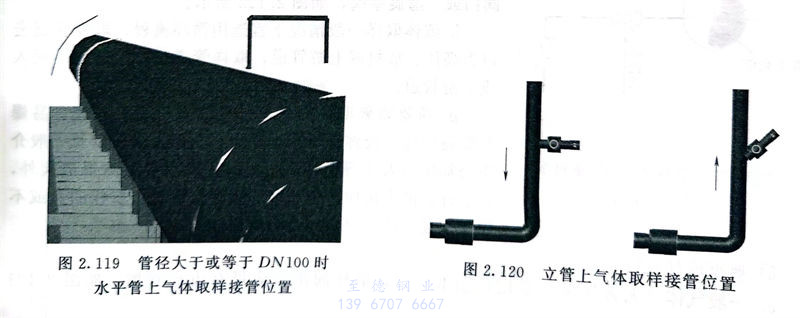

a. 從(cong)水(shui)(shui)平管(guan)(guan)上取樣時(shi)，當管(guan)(guan)徑(jing)(jing)小于(yu)或等(deng)于(yu)DN80時(shi)，取樣管(guan)(guan)應(ying)從(cong)水(shui)(shui)平管(guan)(guan)頂部接(jie)出；當管(guan)(guan)徑(jing)(jing)大于(yu)或等(deng)于(yu)DN100時(shi)，取樣管(guan)(guan)可從(cong)水(shui)(shui)平管(guan)(guan)頂部或側面(mian)接(jie)出。為避(bi)免凝(ning)液進入取樣管(guan)(guan)，不能從(cong)管(guan)(guan)道底部取樣，如圖2.119所(suo)示(shi)。
b. 在(zai)垂直管(guan)道上(shang)，當介質(zhi)自(zi)下而(er)上(shang)流動時，取樣(yang)應設(she)在(zai)管(guan)道的側面向(xiang)上(shang)傾斜45°。當介質(zhi)自(zi)上(shang)而(er)下流動時，取樣(yang)口應設(she)在(zai)管(guan)道的側面，如圖2.120所示。
c. 含有固(gu)體(ti)介質的氣體(ti)管(guan)道(dao)上的取(qu)樣口應設(she)在(zai)垂直管(guan)道(dao)上，并將取(qu)樣管(guan)伸(shen)入管(guan)道(dao)的中心。
⑨. 液(ye)體(ti)管道上取樣口的(de)布置(zhi)應符合下列規定。

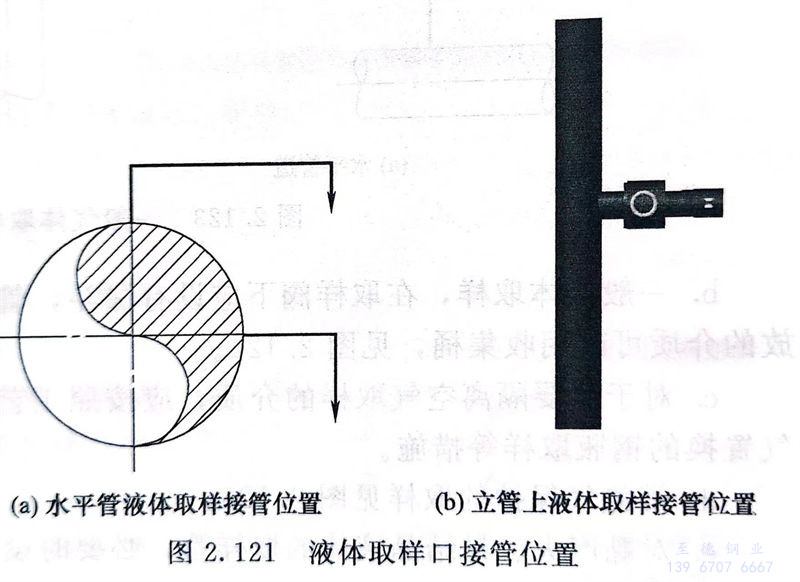

a. 壓力輸(shu)送的(de)水平(ping)管(guan)(guan)(guan)道上(shang)(shang)的(de)取樣(yang)(yang)口宜設在管(guan)(guan)(guan)道的(de)頂(ding)部(bu)(bu)或側面，如圖(tu)2.121（a）所示。含有固體(ti)介質的(de)液(ye)體(ti)管(guan)(guan)(guan)道的(de)取樣(yang)(yang)口應(ying)設在管(guan)(guan)(guan)道的(de)側面。自流水平(ping)管(guan)(guan)(guan)道上(shang)(shang)的(de)取樣(yang)(yang)口宜設在管(guan)(guan)(guan)道的(de)側部(bu)(bu)。液(ye)體(ti)管(guan)(guan)(guan)道上(shang)(shang)取樣(yang)(yang)不能從管(guan)(guan)(guan)道的(de)底部(bu)(bu)接出。
b. 垂直(zhi)管道(dao)上的(de)取樣口宜設(she)在介質自下而上流動管道(dao)的(de)側(ce)面，如圖2.121（b）所示(shi)。介質自上而下流動時(shi)，除能保證液體(ti)充滿取樣管外，不宜設(she)置取樣點。
⑩. 粉料(liao)取樣時，取樣口設(she)在立管(guan)(guan)上，不能(neng)設(she)在彎管(guan)(guan)上，接管(guan)(guan)口采(cai)用(yong)凸緣法(fa)蘭，接管(guan)(guan)口位置距(ju)地(di)面或平臺(tai)約(yue)1.2m。
?. 粒料(liao)取(qu)樣(yang)時(shi)，取(qu)樣(yang)口設在立(li)管(guan)上(shang)，取(qu)樣(yang)管(guan)與主管(guan)道的(de)夾角應小于此(ci)種粒料(liao)的(de)休(xiu)止角，取(qu)樣(yang)管(guan)應伸入管(guan)道中心，且取(qu)樣(yang)接管(guan)口至取(qu)樣(yang)閥之間的(de)距離在保證(zheng)法蘭安裝(zhuang)的(de)前提下盡可能短。
?. 當液體取(qu)樣(yang)(yang)(yang)前排放(fang)的物料允(yun)許向(xiang)地(di)漏(lou)或廢料桶排放(fang)時，取(qu)樣(yang)(yang)(yang)管出(chu)口(kou)距地(di)漏(lou)或廢料桶口(kou)的距離應大于(yu)300mm，使取(qu)樣(yang)(yang)(yang)口(kou)下方留有(you)安放(fang)取(qu)樣(yang)(yang)(yang)器等設施的空間。
?. 取樣管(guan)徑和閥門的(de)設置(zhi)
a. 取(qu)樣(yang)(yang)管(guan)(guan)(guan)(guan)(guan)道(dao)管(guan)(guan)(guan)(guan)(guan)徑一般選用DN15或(huo)DN20，如果需要縮(suo)小管(guan)(guan)(guan)(guan)(guan)徑，宜在(zai)取(qu)樣(yang)(yang)閥后縮(suo)小。除有(you)特殊要求外(wai)，取(qu)樣(yang)(yang)管(guan)(guan)(guan)(guan)(guan)道(dao)與工(gong)藝主(zhu)管(guan)(guan)(guan)(guan)(guan)道(dao)的(de)管(guan)(guan)(guan)(guan)(guan)道(dao)材料等(deng)級(ji)應一致。取(qu)樣(yang)(yang)管(guan)(guan)(guan)(guan)(guan)道(dao)的(de)壓(ya)力(li)等(deng)級(ji)不應低于工(gong)藝主(zhu)管(guan)(guan)(guan)(guan)(guan)道(dao)的(de)壓(ya)力(li)等(deng)級(ji)。
b. 取(qu)樣(yang)(yang)點靠近(jin)設(she)備或管(guan)(guan)道根部(bu)的閥(fa)門。取(qu)樣(yang)(yang)閥(fa)的口徑(jing)通常與取(qu)樣(yang)(yang)管(guan)(guan)管(guan)(guan)徑(jing)相同。
c. 取(qu)(qu)樣閥(fa)門的設(she)置一般為(wei)雙閥(fa)或三(san)閥(fa)，無取(qu)(qu)樣冷(leng)卻器(qi)時為(wei)雙閥(fa)，有取(qu)(qu)樣冷(leng)卻器(qi)時為(wei)三(san)閥(fa)，取(qu)(qu)樣冷(leng)卻器(qi)前(qian)設(she)雙閥(fa)，冷(leng)卻器(qi)后(hou)為(wei)取(qu)(qu)樣閥(fa)。
d. 切斷閥一(yi)般采用閘閥，閥門直徑與相連接的管徑相同，通常為DN15或(huo)(huo)DN20的閥門，切斷閥應盡量靠近工藝管道或(huo)(huo)設備。

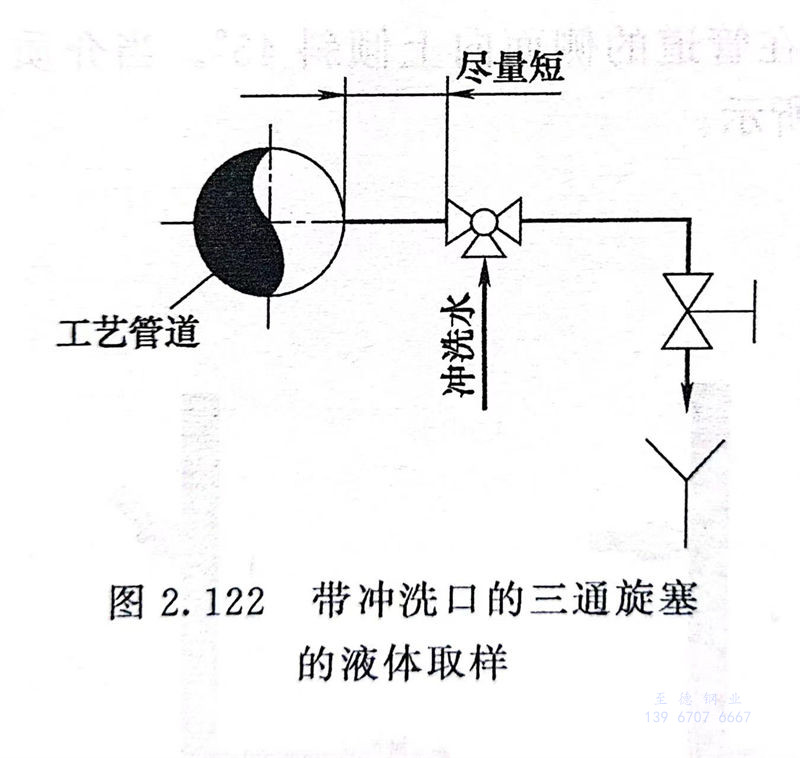

e. 取樣閥(fa)(fa)一般(ban)采(cai)用(yong)截止閥(fa)(fa)、球閥(fa)(fa)或針形閥(fa)(fa)，對(dui)于(yu)黏(nian)稠(chou)物(wu)料或易(yi)結(jie)晶物(wu)料，可按其性質選用(yong)帶(dai)沖(chong)洗的取樣專用(yong)閥(fa)(fa)門或三通旋塞閥(fa)(fa)，如圖(tu)2.122所示。
f. 流體取(qu)樣一般情況下宜選用循環(huan)流程(cheng)。取(qu)樣管道(dao)進口(kou)為(wei)高壓、放料或上游(you)管道(dao)；取(qu)樣管道(dao)出(chu)口(kou)為(wei)低壓、吸(xi)入或下游(you)管道(dao)。
g. 需要頻繁取樣的(de)(de)點，且介質(zhi)具有毒、易燃、易爆及強(qiang)腐(fu)蝕性(xing)，公稱壓力(li)大(da)于(yu)等(deng)于(yu)1.0MPa時，以及一(yi)般介質(zhi)公稱壓力(li)大(da)于(yu)等(deng)于(yu)4.0MPa時，取樣管上除根部閥外，在取樣閥的(de)(de)上游(you)應再加一(yi)個切斷閥。不經常取樣的(de)(de)點或不屬于(yu)上述(shu)范圍的(de)(de)可(ke)設一(yi)個切斷閥。
?. 典型取樣配管

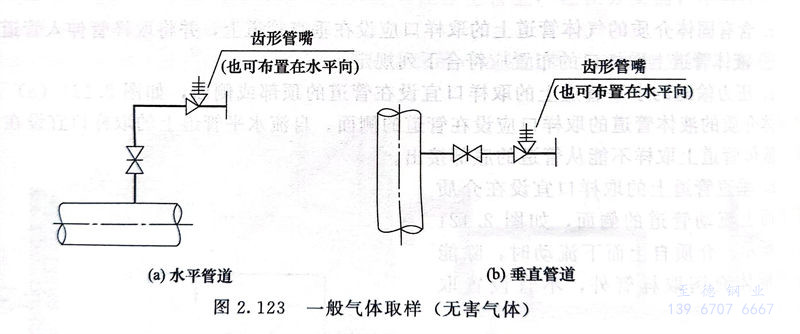

a. 一(yi)般氣體(ti)（無害氣體(ti)）采用(yong)球膽取樣(yang)時，取樣(yang)閥出口應帶有(you)齒形(xing)管嘴，如圖2.123所示。

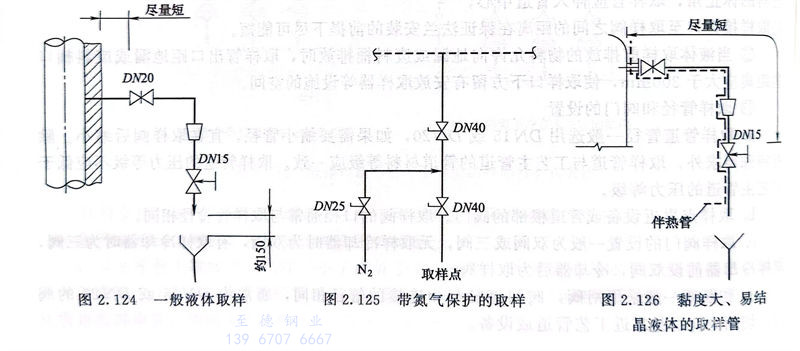

b. 一般(ban)液體(ti)取樣(yang)，在取樣(yang)閥下應設有漏斗，管端與漏斗的(de)距離約150mm。不允許直接排放(fang)的(de)介質(zhi)可改用收集桶，見(jian)圖2.124。
c. 對于需要(yao)隔離空氣取(qu)樣(yang)(yang)的介(jie)質(zhi)，應按(an)照工藝要(yao)求設(she)取(qu)樣(yang)(yang)管，如采用密閉(bi)取(qu)樣(yang)(yang)器或經氮氣置換的鋼瓶取(qu)樣(yang)(yang)等措施(shi)。
d. 帶(dai)氮氣保(bao)護的取樣見圖2.125。
e. 對黏(nian)度大、易結晶液體的取樣管，必(bi)要(yao)時設置伴(ban)熱(re)，見圖2.126。

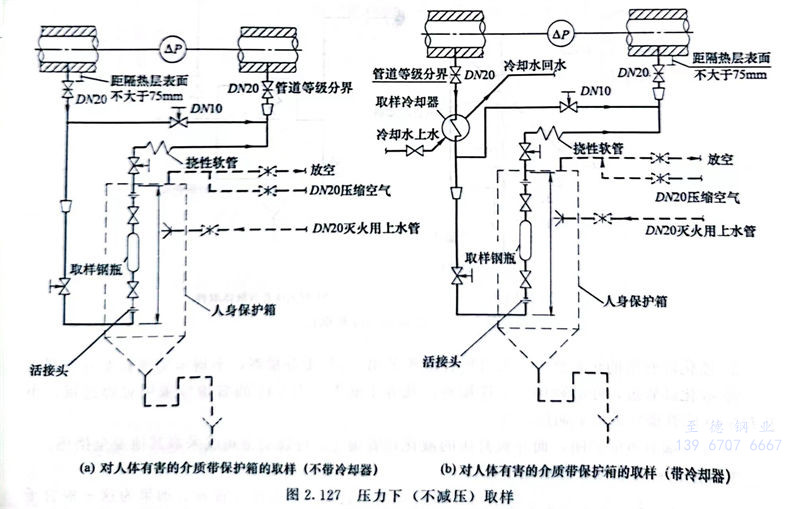

f. 對人體(ti)有(you)害有(you)毒的(de)或(huo)易燃易爆的(de)危險介質(zhi)在壓(ya)力下（不減壓(ya)）取(qu)樣(yang)(yang)時，應采取(qu)鋼瓶取(qu)樣(yang)(yang)，同時還應設置(zhi)人身保護箱或(huo)其他防護措施，見(jian)圖2.127。
g. 真空介質取樣要(yao)設置(zhi)破真空設施。

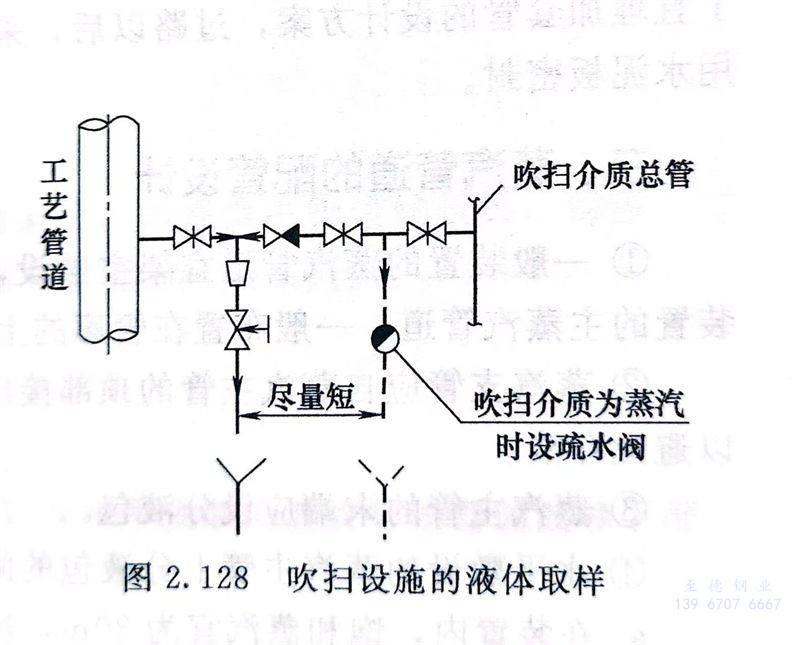

h. 部分取樣點帶(dai)有(you)蒸汽吹(chui)掃，見圖2.128。

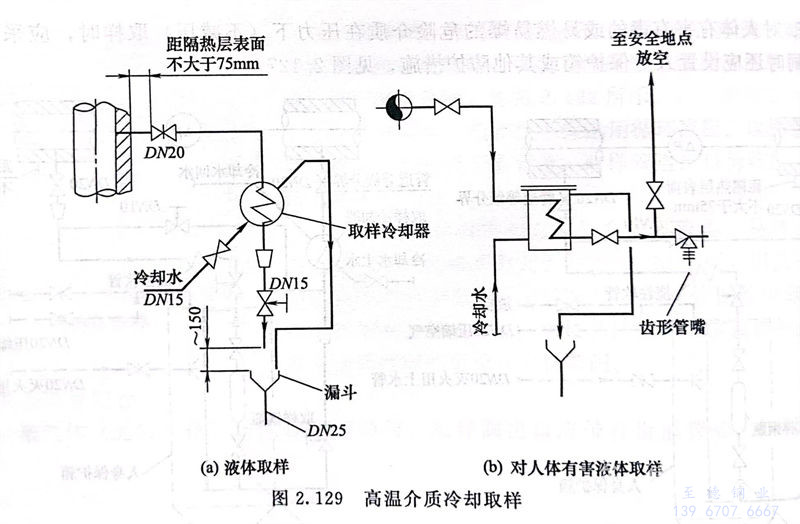

i. 高溫(wen)介質取(qu)樣(yang)要設置取(qu)樣(yang)冷(leng)卻器。減壓后為常(chang)溫(wen)的氣體管道可不設取(qu)樣(yang)冷(leng)卻器，見圖2.129。
j. 取樣冷(leng)卻器(qi)的(de)配管應便(bian)于冷(leng)卻器(qi)的(de)清理。應設(she)有漏斗將水排(pai)入(ru)下水道。對人體有害的(de)氣(qi)體取樣應在(zai)冷(leng)卻器(qi)后(hou)增加放空管。
k. 取樣冷卻器(qi)應(ying)固定在合適的構件上，且(qie)不影響通行(xing)，便于操作(zuo)及維修。
