①. 集液包應設置在下列場(chang)合

  a. 飽和蒸汽管道的末端或最低點，蒸汽伴熱管的末端，如果蒸汽管道較長時，每隔一定距離亦應設疏水閥；飽和蒸汽管道的每個立式“T”形補償器前或最低點。

  b. 飽和蒸汽系統的減壓閥前和調節閥前。

  c. 蒸(zheng)汽(qi)分水器及(ji)蒸(zheng)汽(qi)加熱設備等下部。

  d. 經常處于熱備用(yong)狀態的(de)(de)設(she)備進氣管的(de)(de)最(zui)低(di)點。

  e. 擴容(rong)器(qi)的(de)下部，分汽(qi)缸(gang)（蒸(zheng)汽(qi)分配(pei)管）的(de)下部以及水平安(an)裝的(de)波紋補償器(qi)的(de)波峰下部。

  f. 蒸汽(qi)水平管的低點處。

  g. 裝置邊界蒸汽管(guan)線(xian)切斷(duan)閥之前。

②. 水平敷(fu)設(she)的長(chang)蒸(zheng)汽管應設(she)集液包(bao)，其間隔為：

  a. 在裝(zhuang)置(zhi)內，飽和蒸汽宜為(wei)80m，過熱蒸汽宜為(wei)160m；

  b. 在裝置外，順坡(po)時宜為(wei)(wei)300m，逆坡(po)時宜為(wei)(wei)200m。

③. 管(guan)(guan)廊上(shang)蒸(zheng)汽(qi)總管(guan)(guan)末(mo)端的(de)集液(ye)包配(pei)管(guan)(guan)應考(kao)慮以下要求。

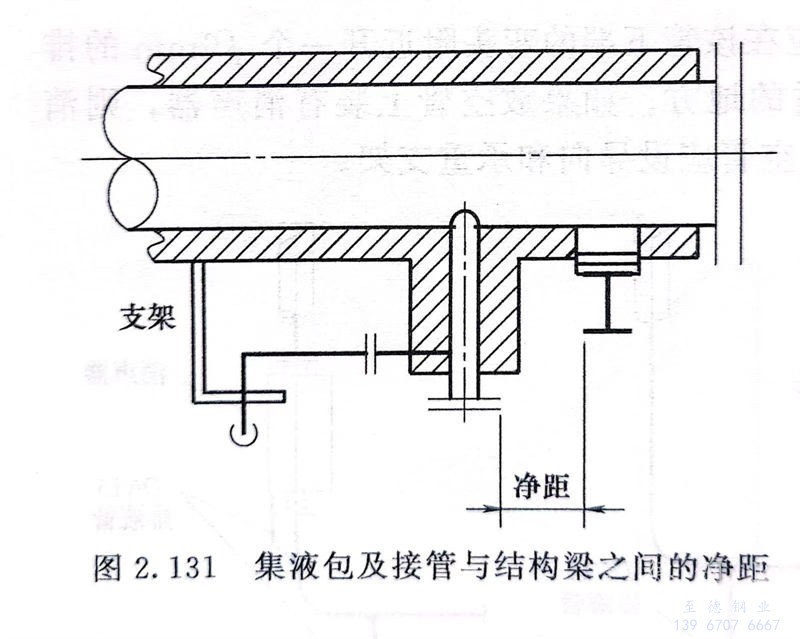

  a. 集液包及接管與(yu)梁之間的(de)凈距離應大于熱位移量及保(bao)溫所需的(de)空間，一般不小于200mm，見圖2.131。

  b. 集(ji)液包的(de)(de)冷凝水出口(kou)管(guan)的(de)(de)方位不宜(yi)向管(guan)廊(lang)梁的(de)(de)一側(ce)引出，同時避(bi)免與管(guan)廊(lang)下(xia)層管(guan)道相碰。疏水閥應布置在不影響通行(xing)的(de)(de)地(di)方。

  c. 集液包的(de)冷凝水出(chu)口管的(de)走向，除考慮管道柔性要求外，還要考慮便于(yu)設置管道支(zhi)架(jia)及(ji)疏水閥組的(de)支(zhi)架(jia)。

  d. 在蒸汽主(zhu)管的位移(yi)較大時，靠(kao)近主(zhu)管的小(xiao)管支(zhi)架應盡(jin)量利用主(zhu)管生(sheng)根，以減小(xiao)相(xiang)對位移(yi)。

  e. 蒸(zheng)汽管(guan)徑小于DN80時，根據項(xiang)目要(yao)求可(ke)(ke)不必(bi)采用集液包，僅設低點排放至(zhi)疏水閥即可(ke)(ke)。

④. 集液包的結構。

  a. 集液包(bao)的冷凝(ning)水出口(kou)管線應設切斷閥或蒸汽疏水閥組。

  b. 集液(ye)包(bao)(bao)通(tong)常(chang)采用標準管(guan)件組合(he)而成，應符一合(he)管(guan)道等級規定(ding)。集液(ye)包(bao)(bao)下(xia)端宜用法蘭(lan)蓋，兼作吹(chui)掃用。也可以用焊接管(guan)帽，但需增加排(pai)液(ye)口(kou)。

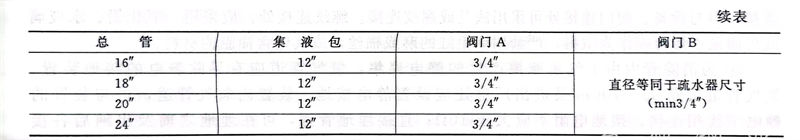

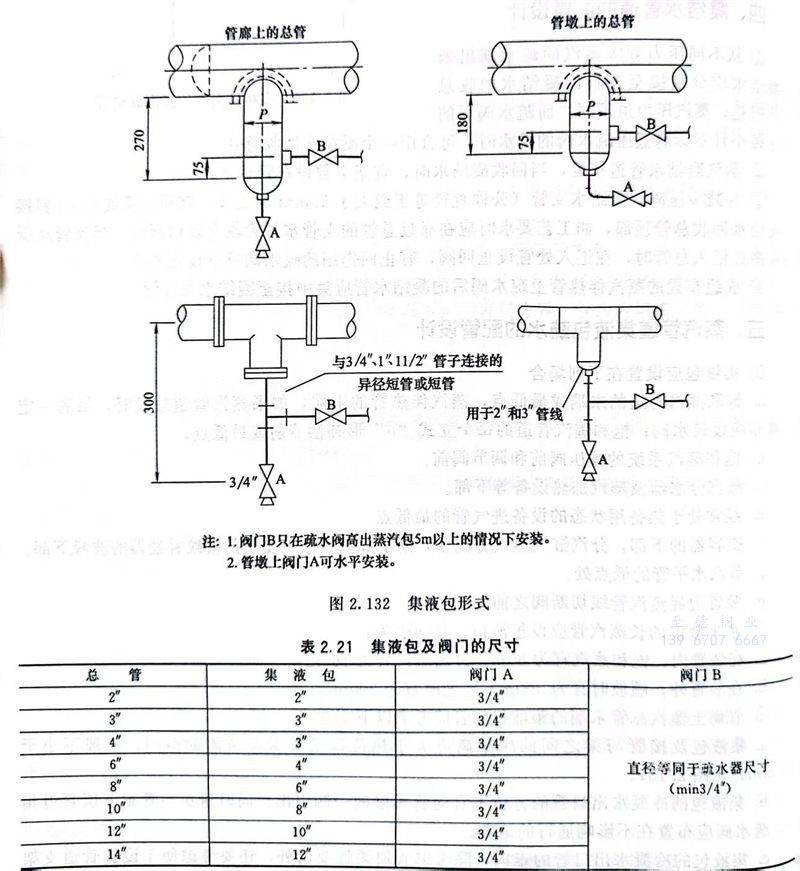

  c. 根據(ju)蒸汽主(zhu)管的管徑范圍組合形(xing)式(shi)，集液(ye)包(bao)形(xing)式(shi)見圖2.132、表2.21所示。
