硫(liu)酸(suan)是用(yong)途(tu)廣闊的(de)基本化工(gong)原料，廣泛(fan)應用(yong)于(yu)國(guo)民經濟各部門(men)，無論是硫(liu)酸(suan)生產還(huan)是使用(yong)硫(liu)酸(suan)作為工(gong)藝介質，只要與(yu)其接觸，就會(hui)遇到腐蝕問題。

  硫酸的腐蝕行為與酸的濃度相關，稀的和中等濃度的硫酸的氧化性較弱，屬還原性酸；高濃度硫酸則具有強烈的氧化性，屬氧化性酸。鑒于硫酸的這種特性，在不同濃度和不同溫度的硫酸中，使用不銹鋼的牌號各異。

  高(gao)(gao)(gao)濃硫(liu)酸(suan)(suan)(suan)生(sheng)產(chan)(chan)中(zhong)(zhong)，多(duo)選用(yong)鑄鐵(tie)、磚等，因為(wei)不(bu)銹鋼耐蝕(shi)性不(bu)佳。近(jin)年(nian)來，由于(yu)對環(huan)境(jing)污(wu)染的(de)(de)嚴(yan)格控制以及為(wei)改善生(sheng)產(chan)(chan)環(huan)境(jing)，在(zai)硫(liu)酸(suan)(suan)(suan)生(sheng)產(chan)(chan)中(zhong)(zhong)的(de)(de)鑄鐵(tie)冷卻排管有被板式換熱器取代的(de)(de)趨(qu)勢。在(zai)高(gao)(gao)(gao)濃度（93%~98%)硫(liu)酸(suan)(suan)(suan)中(zhong)(zhong)多(duo)選用(yong)高(gao)(gao)(gao)硅含(han)鉬奧氏體(ti)不(bu)銹鋼，如SS-920。在(zai)大于(yu)130℃,93%~98%H2SO中(zhong)(zhong)，SS-920的(de)(de)腐蝕(shi)率小(xiao)于(yu)0.1mm/a,但此類鋼不(bu)耐稀(xi)硫(liu)酸(suan)(suan)(suan)和中(zhong)(zhong)等硫(liu)酸(suan)(suan)(suan)的(de)(de)腐蝕(shi)，在(zai)使用(yong)時應予以特別注意。在(zai)80℃以下(xia)的(de)(de)濃硫(liu)酸(suan)(suan)(suan)中(zhong)(zhong)，耐酸(suan)(suan)(suan)泵多(duo)半(ban)使用(yong)高(gao)(gao)(gao)硅鎳基(ji)合金，如IlliumG,高(gao)(gao)(gao)于(yu)此溫度時可使用(yong)1N504合金（80Ni-9.5Si-3Mo-2.5Cu-3Ti)。

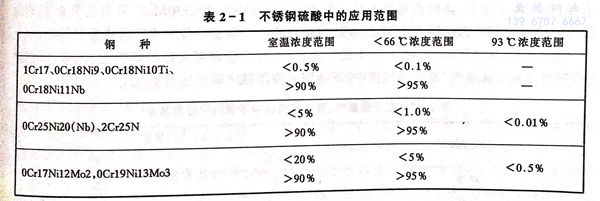

  在中等濃度硫酸中，一般的不銹鋼不具備令人滿意的耐蝕性，在80℃以下，常常使用鉬、銅復合的高性能奧(ao)氏體不銹鋼(gang)，如00Cr20Ni29Mo3Cu4Nb 和00Cr20Ni25Mo4.5Cu等。部分不銹鋼牌號在硫酸中的使用范圍見表2-1.

  在硫酸中，當含有足夠氧和氧化劑時，可擴大不銹鋼的使用范圍，如：在濃度低于65%的硫酸中，一般不能選用18-8型Cr-Ni不銹鋼，當含有≥5%HNO₃時，則可使用。在硫銨生產時，通常使用0Cr17Ni12Mo2制作結晶罐，當存在鉻鹽時，儲罐和泵亦可使用0Cr18Ni9。
