一(yi)、公稱直徑（Nominal Diameter） DN


  公稱(cheng)(cheng)(cheng)直(zhi)(zhi)(zhi)徑(jing)(jing)表(biao)示管(guan)(guan)子、管(guan)(guan)件等管(guan)(guan)道器材元件的(de)(de)名義上的(de)(de)直(zhi)(zhi)(zhi)徑(jing)(jing)，同(tong)一(yi)公稱(cheng)(cheng)(cheng)直(zhi)(zhi)(zhi)徑(jing)(jing)的(de)(de)管(guan)(guan)子采用不同(tong)的(de)(de)標準體(ti)系，外徑(jing)(jing)則可能有差異(yi)。對于(yu)同(tong)一(yi)標準、公稱(cheng)(cheng)(cheng)壓(ya)力和公稱(cheng)(cheng)(cheng)直(zhi)(zhi)(zhi)徑(jing)(jing)相同(tong)的(de)(de)管(guan)(guan)子和法蘭是(shi)相同(tong)的(de)(de)連接尺寸。公稱(cheng)(cheng)(cheng)直(zhi)(zhi)(zhi)徑(jing)(jing)的(de)(de)單位，美(mei)國采用英(ying)寸，中國采用毫米，日本則并列兩種單位。

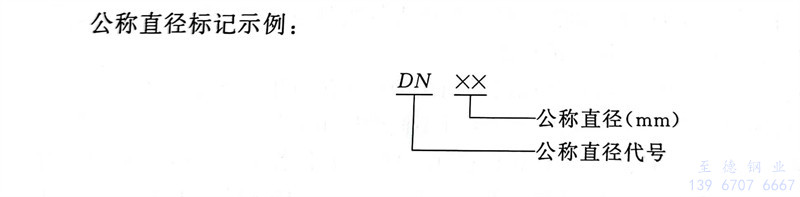

  公稱(cheng)直(zhi)徑標記示例：


    DN 公稱直徑代號    ×× 公稱直徑（mm）





二、GB/T1047《管道元件(jian)DN（公稱尺寸(cun)）的定義和(he)選用》管徑系列(lie)


  GB/T 1047-2005《管道元(yuan)(yuan)件(jian)(jian)DN（公稱(cheng)尺(chi)寸(cun)）的定義和(he)(he)選用》DN：用于管道系統元(yuan)(yuan)件(jian)(jian)的字(zi)母和(he)(he)數(shu)字(zi)組合的尺(chi)寸(cun)標(biao)識。它(ta)由字(zi)母DN和(he)(he)后面無量綱的整數(shu)數(shu)字(zi)組成。這個數(shu)字(zi)與端部連接件(jian)(jian)的孔徑(jing)或外(wai)徑(jing)（用mm表(biao)示(shi)）等特(te)征尺(chi)寸(cun)直接相關。


 說明如下：


   ①. 除在相關標(biao)準(zhun)中另有規定，字母(mu)DN后面的數字不代表測量(liang)值，也不能用(yong)于(yu)計算目的。


   ②. 采用DN標(biao)識(shi)系統的那些(xie)標(biao)準(zhun)，應給(gei)出DN與管道元件的尺寸關系，如DN／OD或DN/ID。


  GB/T 1047《管道元(yuan)件DN（公(gong)稱尺寸）的定義(yi)和選用(yong)》DN系列優先選用(yong)的DN數值(zhi)如下：DN6、DN8、DN10、DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500、DN600、DN700、DN800、DN900、DN1000、DN1100、DN1200、DN1400、DN1500、DN1600、DN1800、DN2000、DN2200、DN2400、DN2600、DN2800、DN3000、DN3200、DN3400、DN3600、DN3800、DN4000。



三、SH/T 3059《石油化工管(guan)道設計(ji)器材選用規范》管(guan)徑系列


  SH/T 3059《石油化工管(guan)道設計器材(cai)選用規范》管(guan)子公稱直徑DN系(xi)列，應(ying)按以(yi)下系(xi)列優(you)先選用：15、20、25、40、50、80、100、150、200、250、300、350、400、450、500、600、700、800、900、1000（mm）。公稱直徑大于1000mm時，宜按200mm遞增。
