安全閥（Safety Valve）是(shi)一種(zhong)自(zi)動閥門(men)，它不(bu)借助任何外力(li)而是(shi)利用介質(zhi)本(ben)身(shen)的(de)(de)能力(li)來排(pai)出一額定數量的(de)(de)介質(zhi)，以防止(zhi)(zhi)系統(tong)內壓力(li)超過預(yu)定的(de)(de)安全值(zhi)。當壓力(li)恢復正常后(hou)，閥門(men)再(zai)行(xing)關閉并阻止(zhi)(zhi)介質(zhi)外流。


  安全(quan)閥也稱安全(quan)門或保險閥，是一種(zhong)自動機構，它(ta)在(zai)(zai)介質壓力超(chao)過工(gong)(gong)作(zuo)壓力時自動開啟，而在(zai)(zai)壓力回降到工(gong)(gong)作(zuo)壓力或略低于工(gong)(gong)作(zuo)壓力時又(you)自動關閉。


  安全閥大量使用于鍋爐、壓縮機、壓力容器和管道中。


1. 安全閥的分類


  安(an)全閥(fa)按閥(fa)瓣開啟高(gao)度(du)與(yu)閥(fa)座(zuo)口徑之比(bi)分兩(liang)種(zhong)(zhong)：比(bi)數為1/20～1/10的(de)稱微啟式，比(bi)數為1/4～1/3的(de)稱全啟式。又根據(ju)閥(fa)體的(de)構造分兩(liang)種(zhong)(zhong)：一(yi)種(zhong)(zhong)稱封(feng)閉(bi)式安(an)全閥(fa)，它的(de)排(pai)泄介質全部通過(guo)排(pai)泄管引到(dao)一(yi)定地方放掉(diao)；另(ling)一(yi)種(zhong)(zhong)稱不封(feng)閉(bi)式安(an)全閥(fa)，排(pai)泄介質出密封(feng)口后立(li)即散失(shi)于空(kong)間。


  安全閥可以(yi)分為三個基本類型（如果把很久以(yi)前(qian)就不用的(de)彈(dan)簧平衡式(shi)(shi)包(bao)括進去，就是(shi)四類）。三類分別是(shi)彈(dan)簧式(shi)(shi)（圖4-53和(he)圖4-54）、脈(mo)沖式(shi)(shi)（圖4-55）和(he)杠桿(gan)式(shi)(shi)（圖4-56）。


 a. 彈簧(huang)式(shi)安全閥

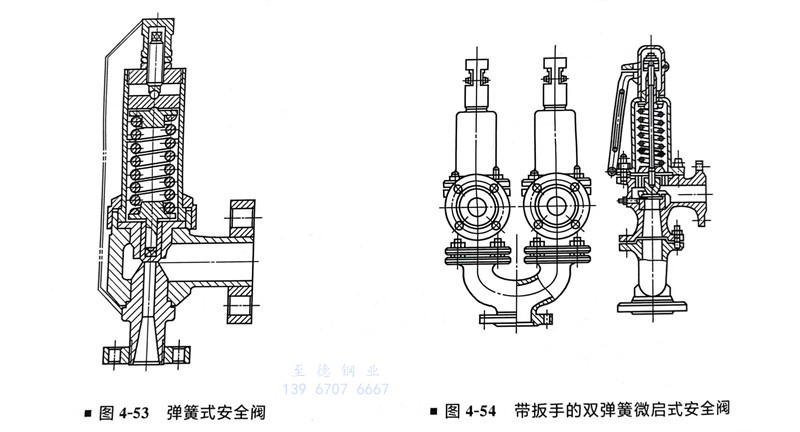

    盡管人們(men)熟悉(xi)杠(gang)桿(gan)式，并加以提倡，有的(de)還優先選用它(ta)們(men)，但(dan)彈(dan)簧式仍然(ran)是(shi)(shi)最通用的(de)一種。圖4-53是(shi)(shi)彈(dan)簧式安全閥(fa)(fa)的(de)一種。它(ta)的(de)作用原(yuan)理是(shi)(shi)，彈(dan)簧力與介(jie)質(zhi)(zhi)作用于(yu)閥(fa)(fa)瓣(ban)的(de)正常壓力相平衡，使密(mi)封面密(mi)合；當介(jie)質(zhi)(zhi)壓力過高(gao)時，彈(dan)簧受到壓縮，使閥(fa)(fa)瓣(ban)離開閥(fa)(fa)座，介(jie)質(zhi)(zhi)從中泄(xie)出；當壓力回降到正常值時，彈(dan)簧力又將閥(fa)(fa)瓣(ban)推向閥(fa)(fa)座，密(mi)封面重新密(mi)合。


  在一些重要部位往往使用帶扳手的(de)雙彈簧微(wei)啟式安全閥。這(zhe)種結構如(ru)圖4-54所(suo)示。


圖 53.jpg


 b. 脈沖式安(an)全閥(fa)

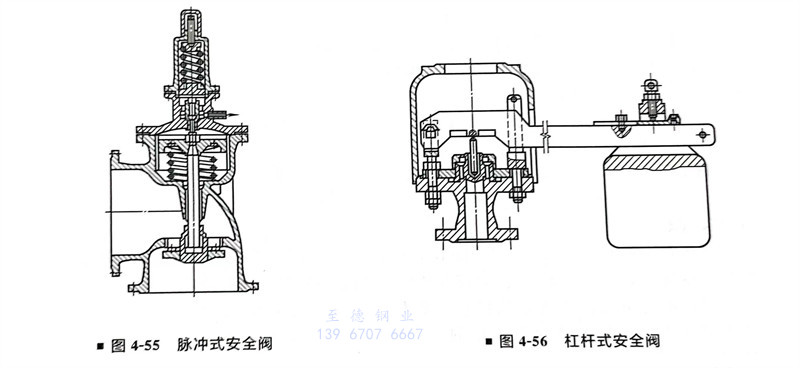

    即(ji)一個大的(de)安全(quan)閥(fa)(fa)(fa)(fa)(fa)（主(zhu)(zhu)(zhu)閥(fa)(fa)(fa)(fa)(fa)）和一個小的(de)安全(quan)閥(fa)(fa)(fa)(fa)(fa)（輔閥(fa)(fa)(fa)(fa)(fa)）配合(he)動作(zuo)(zuo)，通過輔閥(fa)(fa)(fa)(fa)(fa)的(de)脈沖作(zuo)(zuo)用帶動主(zhu)(zhu)(zhu)閥(fa)(fa)(fa)(fa)(fa)啟閉(bi)。大的(de)安全(quan)閥(fa)(fa)(fa)(fa)(fa)比較遲鈍，小的(de)安全(quan)閥(fa)(fa)(fa)(fa)(fa)則比較靈敏。將(jiang)通向主(zhu)(zhu)(zhu)閥(fa)(fa)(fa)(fa)(fa)的(de)介質(zhi)與輔閥(fa)(fa)(fa)(fa)(fa)相(xiang)連(lian)通，壓力(li)過高時(shi)，輔閥(fa)(fa)(fa)(fa)(fa)開啟，介質(zhi)從旁路(lu)進入主(zhu)(zhu)(zhu)閥(fa)(fa)(fa)(fa)(fa)下(xia)(xia)面的(de)一個活(huo)塞(sai)，推動活(huo)塞(sai)將(jiang)主(zhu)(zhu)(zhu)閥(fa)(fa)(fa)(fa)(fa)打開。壓力(li)回(hui)降時(shi)，輔閥(fa)(fa)(fa)(fa)(fa)關閉(bi)，主(zhu)(zhu)(zhu)閥(fa)(fa)(fa)(fa)(fa)活(huo)塞(sai)下(xia)(xia)的(de)介質(zhi)壓力(li)降低，主(zhu)(zhu)(zhu)閥(fa)(fa)(fa)(fa)(fa)瓣(ban)也跟著下(xia)(xia)降密合(he)（圖4-55）。這種安全(quan)閥(fa)(fa)(fa)(fa)(fa)結構復雜，只有在口徑很大的(de)情況(kuang)下(xia)(xia)才采(cai)用。


 c. 杠桿式（重錘(chui)式）安全閥


    這是(shi)一種古老的閥門。它(ta)依靠(kao)杠(gang)桿和重錘來(lai)平(ping)衡閥瓣的壓力。通過重錘在(zai)杠(gang)桿上的移動，調整壓力的大小。它(ta)與彈簧(huang)式安全閥比較，顯得笨重而遲鈍。好處是(shi)因為沒有彈簧(huang)，不(bu)怕介質的熱影響，所以(yi)至今(jin)還在(zai)某些鍋爐上使用。其結(jie)構如圖4-56所示。


圖 55.jpg



2. 安全閥(fa)的主要標準


  ①. GB/T 12241《安全閥一(yi)般(ban)要求》


  ②. GB/T 12242《壓力釋放(fang)裝置(zhi)性能試驗(yan)規(gui)范》


  ③. GB/T 12243《彈簧直接(jie)載荷(he)式安全閥(fa)》


  ④. ZBJ98013《電(dian)站(zhan)安(an)全閥技術條件》


  ⑤. JB/T 53170《彈簧(huang)直(zhi)接載荷式安全閥產品質量分等》
