一、疏水閥(fa)前異徑管的配管設(she)計

  ①. 同(tong)心(xin)(xin)為(wei)同(tong)一中心(xin)(xin)軸(zhou)的(de)位(wei)置，偏心(xin)(xin)為(wei)小(xiao)(xiao)頭的(de)中心(xin)(xin)軸(zhou)位(wei)置大頭為(wei)偏離小(xiao)(xiao)頭中心(xin)(xin)軸(zhou)。

  ②. 當(dang)大小頭布置在疏水閥前的立(li)管上時，用同(tong)心(xin)的，防止阻力大。

  ③. 當大小頭布(bu)置(zhi)在疏水閥前的水平管上(shang)時，用底平偏心的，防止同(tong)心的造(zao)成(cheng)積(ji)液(ye)。

二、泵入口前異(yi)徑管的(de)配(pei)管設計(ji)

  ①. 對于水平吸入的離心泵，當進口管有變徑時，偏心異徑管與泵的進口間宜設置一段直管段。當管道從下向上進泵時，應采用頂平安裝；當管道從上向下進泵時，宜采用頂平安裝，并在低點設置放凈。但輸送含有固體介質或漿液時，水平管段上偏心異徑管應底平安裝。

  ②. GB50316《工業金屬管道設計規(gui)范》、API RP686《機械裝置和裝置設計的(de)推(tui)薦實(shi)施規(gui)程》規(gui)定：離(li)心泵入口處水平(ping)的(de)偏心異(yi)(yi)徑管一般采(cai)用(yong)頂平(ping)布置，但在異(yi)(yi)徑管與(yu)向上彎的(de)彎頭直接連(lian)接的(de)情況下，可采(cai)用(yong)底平(ping)布置。異(yi)(yi)徑管應靠近泵入口。

三、其他位置異徑管(guan)的配管(guan)設計

  ①. 管廊(lang)上(shang)水平(ping)管道(dao)變徑連接，如無特(te)殊要求(qiu)，一般應(ying)選用底平(ping)偏(pian)心異徑管。

  ②. 垂直管上(shang)宜選用同心異徑(jing)管。

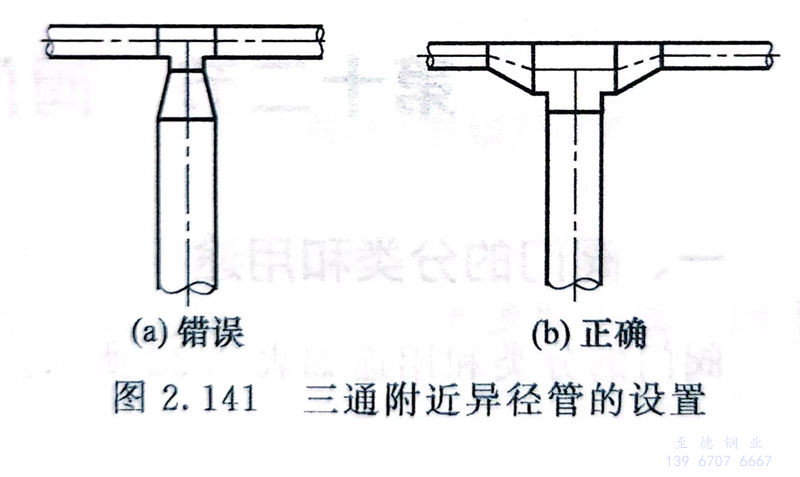

  ③. 在三(san)通(tong)(tong)附(fu)近(jin)設置(zhi)異(yi)徑(jing)管(guan)(guan)(guan)時，對于(yu)匯流三(san)通(tong)(tong)，異(yi)徑(jing)管(guan)(guan)(guan)應(ying)(ying)布置(zhi)在匯流前的管(guan)(guan)(guan)道上；對于(yu)分(fen)流三(san)通(tong)(tong)，異(yi)徑(jing)管(guan)(guan)(guan)應(ying)(ying)布置(zhi)在分(fen)流后的管(guan)(guan)(guan)道上，見圖2.141。

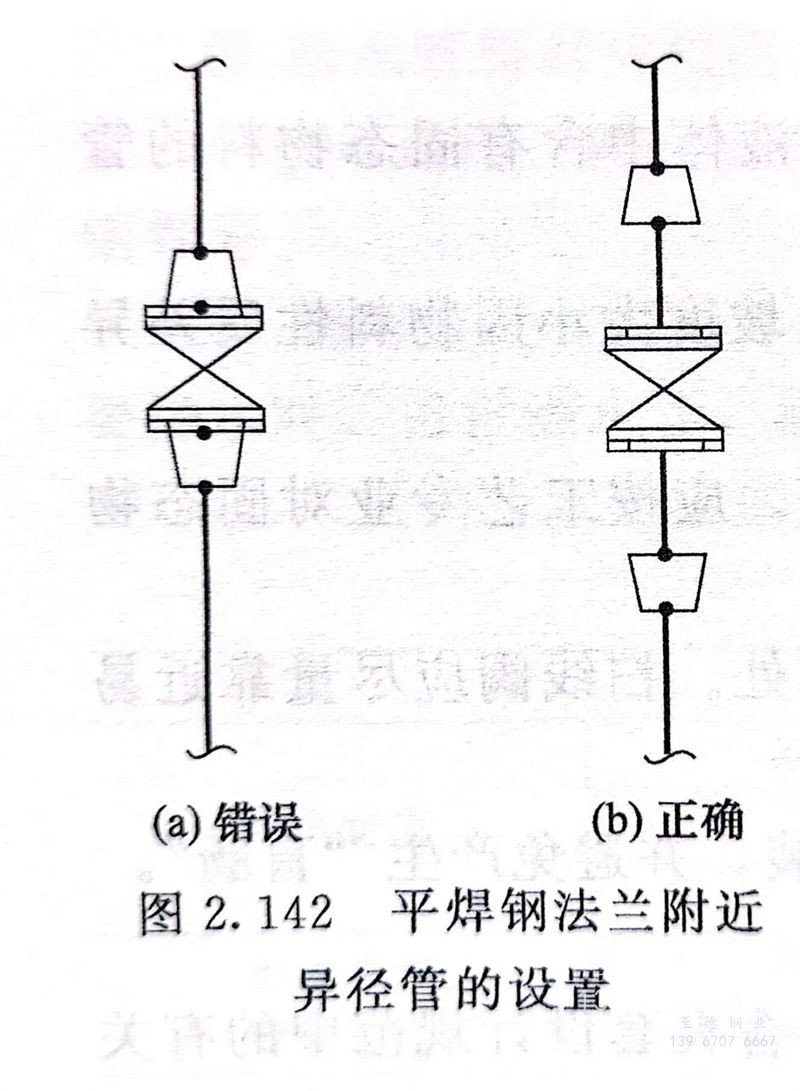

  ④. 平焊鋼(gang)法(fa)蘭不能直接與無縫大小頭焊接，必須有一直管段，見圖2.142。

四、調節閥兩(liang)側管(guan)道(dao)上的(de)(de)異徑(jing)管(guan)的(de)(de)配(pei)管(guan)設計

  ①. 調節閥兩側管道上的異徑管應緊靠調節閥。

  ②. 調節閥兩側管(guan)道(dao)上的異徑(jing)管(guan)宜采用(yong)底平布置。
