1. 管道過濾器的作(zuo)用(yong)及適用(yong)范圍

  管道過(guo)濾器(qi)是輸(shu)送介質(zhi)管道上不可缺少的一種裝(zhuang)置，是清(qing)除流體(ti)中(zhong)固(gu)體(ti)雜(za)(za)(za)質(zhi)的管道附(fu)件，用以保護工藝設備與特殊(shu)管件（如(ru)壓縮機、泵、燃油噴嘴(zui)、疏水閥等），防止(zhi)雜(za)(za)(za)物進入(ru)設備、管件損壞部件或堵塞管件影響正常生(sheng)(sheng)產(chan)運行，起(qi)到穩定工藝過(guo)程、保障安(an)全生(sheng)(sheng)產(chan)的作用。當(dang)流體(ti)流過(guo)安(an)裝(zhuang)有一定規(gui)格(ge)濾網的濾筒后，其雜(za)(za)(za)質(zhi)被(bei)阻擋(dang)，當(dang)需要(yao)清(qing)洗時，只要(yao)將可拆卸(xie)的濾筒取(qu)出，處理后重(zhong)新裝(zhuang)入(ru)即可。

2. 管道過濾器的分類(lei)

 ①. 按用(yong)途分類

   a. 永久(jiu)性(xing)過濾器

      與所保護的(de)設備一(yi)同(tong)投入正常運行，滿足工藝(yi)系統專業工程設計的(de)要求。永(yong)(yong)久(jiu)性(xing)過(guo)(guo)濾(lv)器的(de)器體材(cai)料應相當(dang)于(yu)同(tong)一(yi)用途的(de)管道材(cai)料。永(yong)(yong)久(jiu)性(xing)過(guo)(guo)濾(lv)器按結(jie)構形式(shi)可(ke)分(fen)為網(wang)式(shi)、線隙式(shi)、燒(shao)結(jie)式(shi)、磁濾(lv)式(shi)等。網(wang)式(shi)永(yong)(yong)久(jiu)性(xing)過(guo)(guo)濾(lv)器濾(lv)網(wang)的(de)有效面積不得小于(yu)操作管道橫截面積的(de)3倍。

   b. 臨(lin)時性過濾器

      僅(jin)在開工試運轉或停(ting)車(che)較(jiao)(jiao)久后(hou)開車(che)時(shi)使用(yong)(yong)，初始操作完畢(bi)后(hou)可(ke)(ke)拆除。臨時(shi)性(xing)過(guo)濾(lv)器(qi)(qi)濾(lv)網的(de)(de)有(you)效面(mian)積不(bu)得小于操作管(guan)道橫截(jie)面(mian)積的(de)(de)2倍，臨時(shi)性(xing)過(guo)濾(lv)器(qi)(qi)材料(liao)(liao)，一般(ban)采(cai)用(yong)(yong)碳鋼，如物料(liao)(liao)有(you)嚴格(ge)要求，可(ke)(ke)考慮選用(yong)(yong)特殊材質。臨時(shi)性(xing)過(guo)濾(lv)器(qi)(qi)按結構可(ke)(ke)分為平板(ban)型、籃式(shi)、T形(xing)、Y形(xing)等。平板(ban)（多孔(kong)）型通(tong)常(chang)用(yong)(yong)于離(li)心泵(beng)的(de)(de)吸入管(guan)道上(shang)，籃式(shi)、T形(xing)、Y形(xing)通(tong)常(chang)用(yong)(yong)于往復式(shi)壓縮機或油類等黏度較(jiao)(jiao)大的(de)(de)液體的(de)(de)吸入管(guan)道上(shang)。臨時(shi)性(xing)過(guo)濾(lv)器(qi)(qi)一般(ban)選用(yong)(yong)100孔(kong)／c㎡的(de)(de)濾(lv)網。

 ②. 按(an)結構分類

   a. 網式過濾(lv)器

      網式過濾器在化工裝置中應用較為普遍，可作為臨時性過濾器或永久性過濾器設于離心泵、齒輪泵、螺桿泵、蒸汽往復泵及工業爐燃料噴嘴之前。用于泵前的網孔數一般為144～256孔／c㎡，按泵和噴嘴產品資料要求來定。網孔數最大可達400孔/c㎡。網式過濾器有SY型、ST型、SC型、SD型等，其外殼可以是鑄鐵、碳鋼、低合金鋼、不銹鋼或其他材料，濾網可分為銅絲網或不銹鋼絲網。特殊情況還可與制造廠商定材質。

  b. 藍(lan)式過濾(lv)器

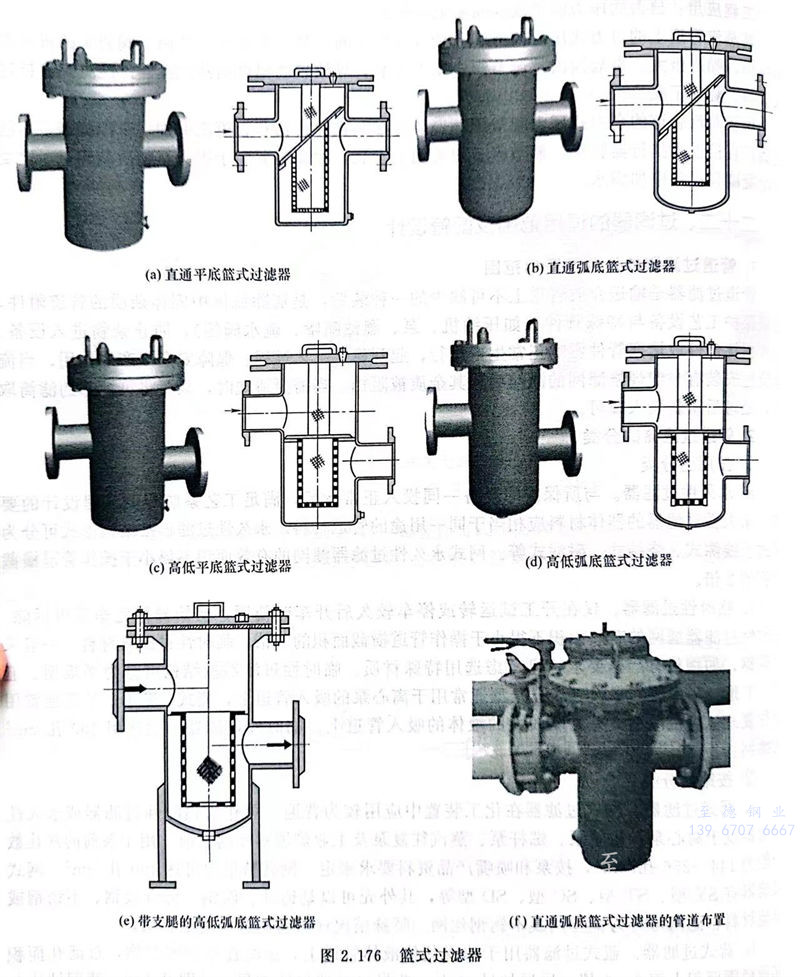

      藍式(shi)過(guo)(guo)濾(lv)(lv)(lv)器(qi)用于油或其(qi)他液體(ti)管道(dao)上，過(guo)(guo)濾(lv)(lv)(lv)管道(dao)里的雜物，過(guo)(guo)濾(lv)(lv)(lv)孔面(mian)積(ji)比通徑管面(mian)積(ji)大于2～3倍，遠遠超過(guo)(guo)Y形(xing)、T形(xing)過(guo)(guo)濾(lv)(lv)(lv)器(qi)過(guo)(guo)濾(lv)(lv)(lv)面(mian)積(ji)，見(jian)圖2.176。濾(lv)(lv)(lv)網結構與其(qi)他過(guo)(guo)濾(lv)(lv)(lv)網不一樣，因形(xing)狀(zhuang)像籃(lan)(lan)(lan)子，故名籃(lan)(lan)(lan)式(shi)過(guo)(guo)濾(lv)(lv)(lv)器(qi)。籃(lan)(lan)(lan)式(shi)過(guo)(guo)濾(lv)(lv)(lv)器(qi)主要由接(jie)管、筒體(ti)、濾(lv)(lv)(lv)籃(lan)(lan)(lan)、法(fa)蘭(lan)、法(fa)蘭(lan)蓋及緊固(gu)件(jian)等(deng)組(zu)成(cheng)。安裝在管道(dao)上能除去流(liu)體(ti)中的較大固(gu)體(ti)雜質(zhi)。

  c. T形過濾器(qi)

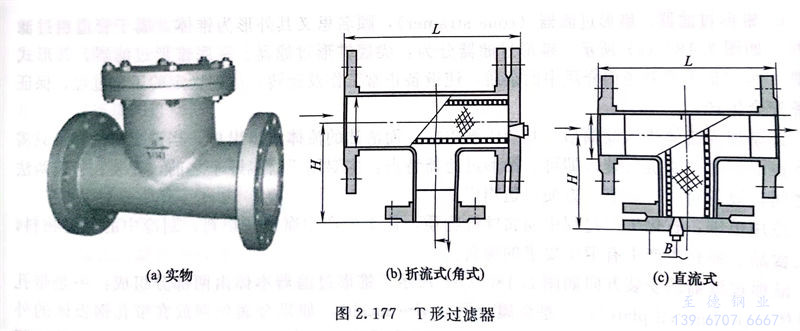

     T形(xing)過(guo)(guo)濾(lv)器(qi)外形(xing)上(shang)像字母“T”，因此，稱(cheng)為T形(xing)過(guo)(guo)濾(lv)器(qi)。T形(xing)過(guo)(guo)濾(lv)器(qi)是除去液體(ti)中少量(liang)固體(ti)顆粒的小型設備，可(ke)保(bao)護設備的正常工作。當流體(ti)進入(ru)通過(guo)(guo)置有(you)一定(ding)規格濾(lv)網的濾(lv)筒后，其雜質被(bei)阻擋(dang)，而清(qing)潔的濾(lv)液則由過(guo)(guo)濾(lv)器(qi)出口排出，當需要(yao)清(qing)洗(xi)時(shi)，只(zhi)要(yao)將可(ke)拆卸的濾(lv)筒取(qu)出，處理后重新裝入(ru)即可(ke)。T形(xing)過(guo)(guo)濾(lv)器(qi)見圖2.177。

    原則上過濾(lv)(lv)器的(de)進(jin)、出口(kou)(kou)通(tong)徑不(bu)應小于相配套(tao)的(de)泵的(de)進(jin)口(kou)(kou)通(tong)徑，一般與進(jin)口(kou)(kou)管路口(kou)(kou)徑一致。過濾(lv)(lv)器的(de)材(cai)(cai)質(zhi)一般選擇(ze)與所連接的(de)工藝管道(dao)材(cai)(cai)質(zhi)相同，對(dui)于不(bu)同的(de)服役條件可考(kao)慮選擇(ze)鑄鐵、碳鋼(gang)、低(di)合金鋼(gang)或不(bu)銹鋼(gang)材(cai)(cai)質(zhi)的(de)過濾(lv)(lv)器。

    T形過濾器適(shi)合物料：化工(gong)、石油化工(gong)生(sheng)產(chan)(chan)中的(de)弱(ruo)腐蝕性物料，如(ru)(ru)水、氨、油品(pin)、烴類等；化工(gong)生(sheng)產(chan)(chan)的(de)腐蝕性物料，如(ru)(ru)燒(shao)堿、純堿、濃(nong)稀(xi)硫酸、碳(tan)酸、醋酸等；制冷(leng)中的(de)低溫(wen)物料，如(ru)(ru)液(ye)甲烷、液(ye)氨、液(ye)氧及各種制冷(leng)劑；輕工(gong)食品(pin)、制藥生(sheng)產(chan)(chan)中有(you)衛生(sheng)要求的(de)物料，如(ru)(ru)啤酒、飲料、乳(ru)制品(pin)、糧漿醫藥用品(pin)等。

  d. Y形過濾器

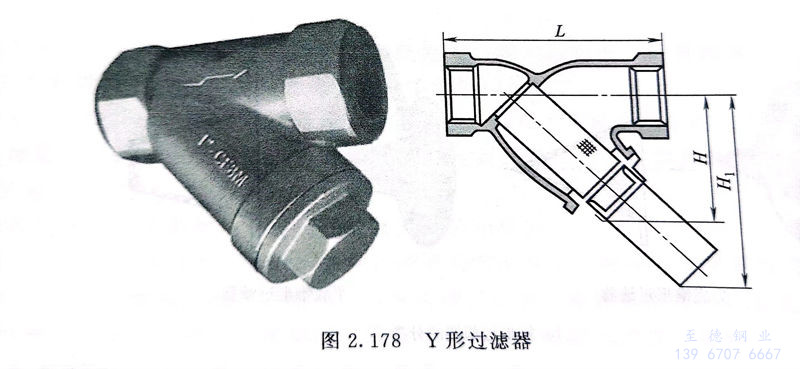

     Y形過(guo)濾器（圖2.178）屬于管道(dao)粗過(guo)濾器系(xi)列，一端(duan)是使液態(tai)流體(ti)等流質(zhi)經過(guo)，一端(duan)是沉淀廢棄(qi)物、雜質(zhi)，可用(yong)于氣體(ti)或(huo)其他介質(zhi)大顆粒物過(guo)濾，安裝在管道(dao)上能(neng)除去(qu)流體(ti)中的(de)較(jiao)大固(gu)體(ti)雜質(zhi)，使機(ji)器設(she)備（包(bao)括壓縮機(ji)、泵等）、儀表能(neng)正常工作(zuo)和運轉，達到穩定工藝過(guo)程(cheng)，保障(zhang)安全(quan)生(sheng)產。

    Y形過濾(lv)器(qi)(qi)的(de)(de)進、出口通徑(jing)不(bu)(bu)應小于相配套的(de)(de)泵的(de)(de)進口通徑(jing)，一般與(yu)進口管路口徑(jing)一致。Y形過濾(lv)器(qi)(qi)孔目數的(de)(de)選擇，主要考慮(lv)需(xu)攔截(jie)的(de)(de)雜質(zhi)粒徑(jing)，依據介質(zhi)流(liu)程工藝(yi)要求而定。各種規(gui)(gui)格絲網可攔截(jie)的(de)(de)粒徑(jing)尺寸可以查(cha)標(biao)準規(gui)(gui)范上(shang)的(de)(de)“濾(lv)網規(gui)(gui)格”進行選用。過濾(lv)器(qi)(qi)的(de)(de)材質(zhi)一般選擇與(yu)所連接的(de)(de)工藝(yi)管道(dao)材質(zhi)相同，對于不(bu)(bu)同的(de)(de)服役(yi)條(tiao)件可考慮(lv)選擇鑄鐵、碳(tan)鋼、低(di)合金(jin)鋼或不(bu)(bu)銹鋼等材質(zhi)的(de)(de)過濾(lv)器(qi)(qi)。

    Y形過(guo)濾器適合物料(liao)(liao)：化(hua)工(gong)、石油(you)化(hua)工(gong)生產中的弱(ruo)腐蝕性物料(liao)(liao)，如水、氨(an)、油(you)品(pin)、烴類等；化(hua)工(gong)生產的腐蝕性物料(liao)(liao)，如燒堿(jian)、純堿(jian)、濃(nong)稀硫酸、碳酸、醋酸、酯酸等；制(zhi)(zhi)(zhi)冷(leng)中的低溫物料(liao)(liao)，如液甲烷、液氨(an)、液氧(yang)及各種制(zhi)(zhi)(zhi)冷(leng)劑；輕工(gong)食(shi)品(pin)、制(zhi)(zhi)(zhi)藥生產中有衛(wei)生要求的物料(liao)(liao)，如啤酒、飲料(liao)(liao)、乳制(zhi)(zhi)(zhi)品(pin)、糧漿醫(yi)藥用品(pin)等。

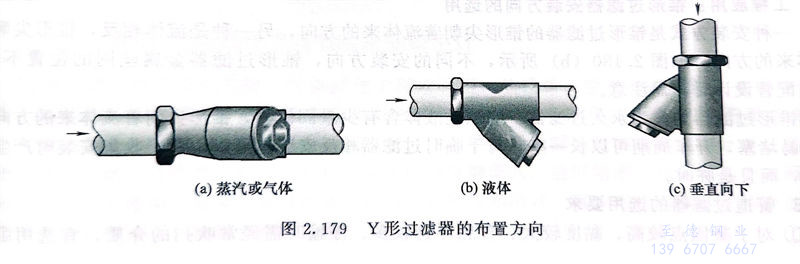

   Y形(xing)過濾器可以水平安裝或垂直向(xiang)下(xia)安裝，見圖2.179。

  e. 錐形過濾器

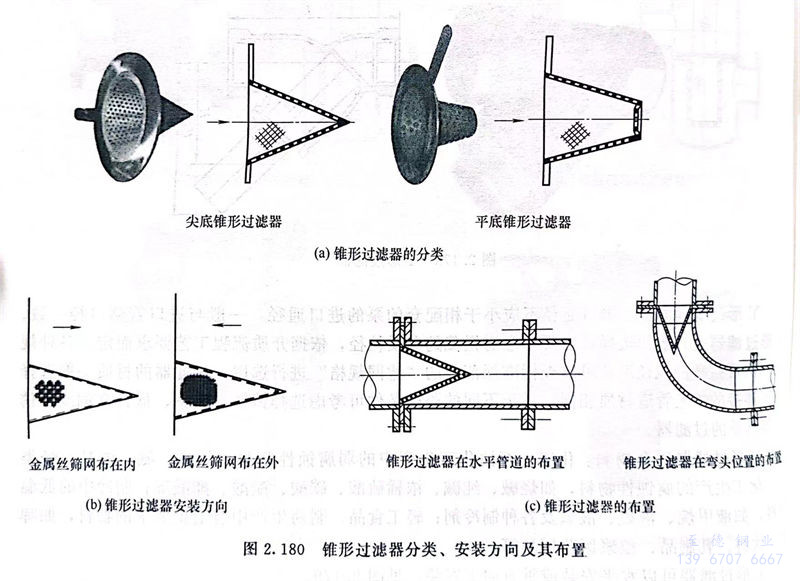

     錐(zhui)(zhui)形(xing)(xing)(xing)過濾(lv)器（cone strainer），顧(gu)名思義其外(wai)形(xing)(xing)(xing)為錐(zhui)(zhui)體，屬(shu)于管道粗(cu)過濾(lv)系列。如圖2.180（a）所示，錐(zhui)(zhui)形(xing)(xing)(xing)過濾(lv)器分為：尖底錐(zhui)(zhui)形(xing)(xing)(xing)過濾(lv)器、平底錐(zhui)(zhui)形(xing)(xing)(xing)過濾(lv)器。其形(xing)(xing)(xing)式簡單，作用是去除管道內(nei)介(jie)質中(zhong)的(de)雜(za)質，使設(she)備正常工作及(ji)運轉，達(da)到穩定的(de)工藝(yi)過程(cheng)，保證設(she)備安全生產。

   其(qi)原(yuan)理(li)為流體進入濾(lv)筒后，其(qi)雜質被阻(zu)攔(lan)，而(er)清潔的(de)流體流出出口，當需要清洗時，只需卸下錐形(xing)濾(lv)筒，清洗后裝(zhuang)入即可(ke)。錐形(xing)過濾(lv)器特點：主要用于管(guan)線(xian)開車之(zhi)前，安裝(zhuang)在管(guan)道兩法蘭之(zhi)間(jian)，設備(bei)簡單、可(ke)靠(kao)、方便，適用廣泛。

   適(shi)用范圍：石化生(sheng)(sheng)產(chan)過程中(zhong)弱(ruo)腐蝕性(xing)物(wu)質(zhi)，化工生(sheng)(sheng)產(chan)中(zhong)腐蝕性(xing)物(wu)料(liao)，制冷中(zhong)的低溫物(wu)料(liao)，輕工食品、制藥生(sheng)(sheng)產(chan)中(zhong)有衛生(sheng)(sheng)要求(qiu)的物(wu)料(liao)。

  錐形(xing)(xing)(xing)過濾(lv)器的(de)安裝方向如(ru)圖(tu)2.180（b）所(suo)示(shi)。錐形(xing)(xing)(xing)過濾(lv)器本體(ti)(ti)由(you)兩部分組成：一是(shi)帶孔鋼板(ban)體(ti)(ti)（perforated plate），二是(shi)金(jin)屬絲網(wang)（wire mesh），如(ru)果(guo)金(jin)屬絲網(wang)放(fang)在(zai)(zai)帶孔鋼板(ban)體(ti)(ti)的(de)外面(mian)，則流向應該(gai)是(shi)由(you)外向內(nei)；如(ru)果(guo)金(jin)屬絲網(wang)放(fang)在(zai)(zai)帶孔鋼板(ban)體(ti)(ti)里面(mian)，則流向是(shi)由(you)內(nei)向外。圖(tu)2.180（c）所(suo)示(shi)的(de)是(shi)錐形(xing)(xing)(xing)過濾(lv)器的(de)布(bu)置(zhi)。

工程應用(yong)：錐形過濾器安裝方向(xiang)的選(xuan)用(yong)

   一種安裝(zhuang)(zhuang)方式是錐形(xing)過濾器的(de)(de)錐形(xing)尖朝(chao)著(zhu)流(liu)體來的(de)(de)方向，另一種是流(liu)體相反(fan)，錐形(xing)尖順著(zhu)流(liu)體來的(de)(de)方向，如(ru)圖2.180（b）所示(shi)，不同的(de)(de)安裝(zhuang)(zhuang)方向，錐形(xing)過濾器金屬(shu)絲網(wang)的(de)(de)位(wei)置不同，安裝(zhuang)(zhuang)配管(guan)設計時，需注意。

  錐形過濾器如作為永久過濾器，應該是液(ye)體(ti)含有少量固(gu)體(ti)物，錐形尖(jian)朝著(zhu)流體(ti)來的方(fang)向安裝不易堵塞，開(kai)車(che)周(zhou)期(qi)可以(yi)(yi)長一(yi)些。對于(yu)臨時過濾器相(xiang)反安裝也可以(yi)(yi)，便于(yu)收集安裝時產生的雜(za)物，而(er)且是臨時。

3. 管(guan)道過濾器(qi)的選用要(yao)求(qiu)

  ①. 對于凝固點較高、黏度較大、含(han)懸浮物較多、停輸時(shi)需經常吹(chui)掃的(de)介質，宜選用臥式安裝的(de)反沖洗過濾器。

  ②. 對固體雜(za)質含量較多、黏度較大的介質，宜選用籃式過(guo)濾器(qi)。

  ③. 對易燃、易爆、有毒的介質，宜(yi)采用對焊連接的過濾(lv)器，當(dang)直徑小(xiao)于DN40時，宜(yi)采用承插焊連接的過濾(lv)器。

  ④. 介質流向有90°變化處宜選用(yong)折流式(shi)T形過濾器。

  ⑤. 設置(zhi)在泵入口(kou)管道上的臨時性過(guo)濾器，宜選用錐(zhui)形(xing)過(guo)濾器。

  ⑥. 管(guan)道(dao)直徑小于DN400時，宜(yi)選用(yong)(yong)Y形及T形過濾器；管(guan)道(dao)直徑大于或等(deng)于DN400時，宜(yi)選用(yong)(yong)籃(lan)式過濾器。

4. 管道過濾器的布置

  ①. 機泵入口(kou)均(jun)應安裝(zhuang)過濾(lv)器。過濾(lv)器的安裝(zhuang)位置(zhi)應靠近被保護的設備。

  ②. 折(zhe)流式（角式）T形(xing)(xing)過濾(lv)(lv)器必須安(an)(an)(an)(an)裝在(zai)管道(dao)90°拐彎的(de)(de)場合。直(zhi)通式T形(xing)(xing)過濾(lv)(lv)器必須安(an)(an)(an)(an)裝在(zai)管道(dao)的(de)(de)直(zhi)管上，安(an)(an)(an)(an)裝在(zai)立管上時，應(ying)考慮方(fang)便濾(lv)(lv)網(wang)(wang)的(de)(de)抽(chou)出(chu)(chu)；安(an)(an)(an)(an)裝在(zai)水(shui)平管時，濾(lv)(lv)網(wang)(wang)抽(chou)出(chu)(chu)方(fang)向(xiang)(xiang)應(ying)向(xiang)(xiang)下。Y形(xing)(xing)過濾(lv)(lv)器安(an)(an)(an)(an)裝在(zai)水(shui)平管道(dao)上時，濾(lv)(lv)網(wang)(wang)抽(chou)出(chu)(chu)方(fang)向(xiang)(xiang)應(ying)向(xiang)(xiang)下，并(bing)應(ying)考慮Y形(xing)(xing)過濾(lv)(lv)器抽(chou)芯的(de)(de)空間。

  ③. 安裝在立管(guan)上(shang)的(de)泵入口過(guo)濾(lv)器(qi)(qi)，為降(jiang)低泵入口閥門的(de)高(gao)度，可(ke)采用異(yi)徑過(guo)濾(lv)器(qi)(qi)。Y形過(guo)濾(lv)器(qi)(qi)安裝在介(jie)質自下向上(shang)的(de)垂直(zhi)管(guan)道(dao)上(shang)時，應選用反流式。

  ④. 壓縮機入口管(guan)道(dao)上(shang)應裝過濾(lv)器或可(ke)拆卸短節，以便開車前安裝臨時過濾(lv)器和清(qing)掃管(guan)道(dao)。

  ⑤. 過濾(lv)器上下游可根據工藝(yi)生產的(de)需(xu)要設(she)置(zhi)壓差(cha)計或壓力表，以判斷堵塞情況(kuang)，并應按(an)工藝(yi)需(xu)要配置(zhi)反(fan)吹(chui)清洗管道。

  ⑥. 管道(dao)配管時應考慮永久和(he)臨時過濾器的安裝(zhuang)和(he)拆(chai)除(chu)。

  ⑦. 管道(dao)過濾(lv)(lv)(lv)(lv)器對(dui)管道(dao)設(she)計要求(qiu)。裝有過濾(lv)(lv)(lv)(lv)器的管道(dao)在(zai)(zai)工作(zuo)時可分(fen)為間(jian)斷(duan)操(cao)作(zuo)與連續(xu)操(cao)作(zuo)。間(jian)斷(duan)操(cao)作(zuo)時，在(zai)(zai)過濾(lv)(lv)(lv)(lv)器前(qian)后(hou)設(she)置切斷(duan)閥，以便清(qing)理過濾(lv)(lv)(lv)(lv)器。連續(xu)操(cao)作(zuo)時，對(dui)永(yong)久性過濾(lv)(lv)(lv)(lv)器需(xu)設(she)置并聯的兩(liang)套過濾(lv)(lv)(lv)(lv)器，分(fen)別在(zai)(zai)過濾(lv)(lv)(lv)(lv)器前(qian)、后(hou)設(she)置切斷(duan)閥（線隙(xi)式過濾(lv)(lv)(lv)(lv)器除外）。

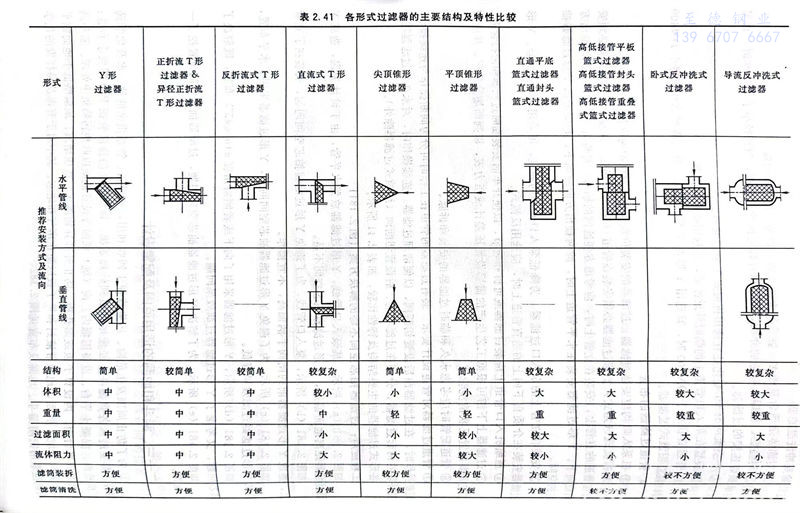

 各形式過濾器的主要結構及特性比較，如表2.41所示(shi)。

工程(cheng)應用(yong)：過濾(lv)器抽芯空間不(bu)夠的解決方案（圖2.181）

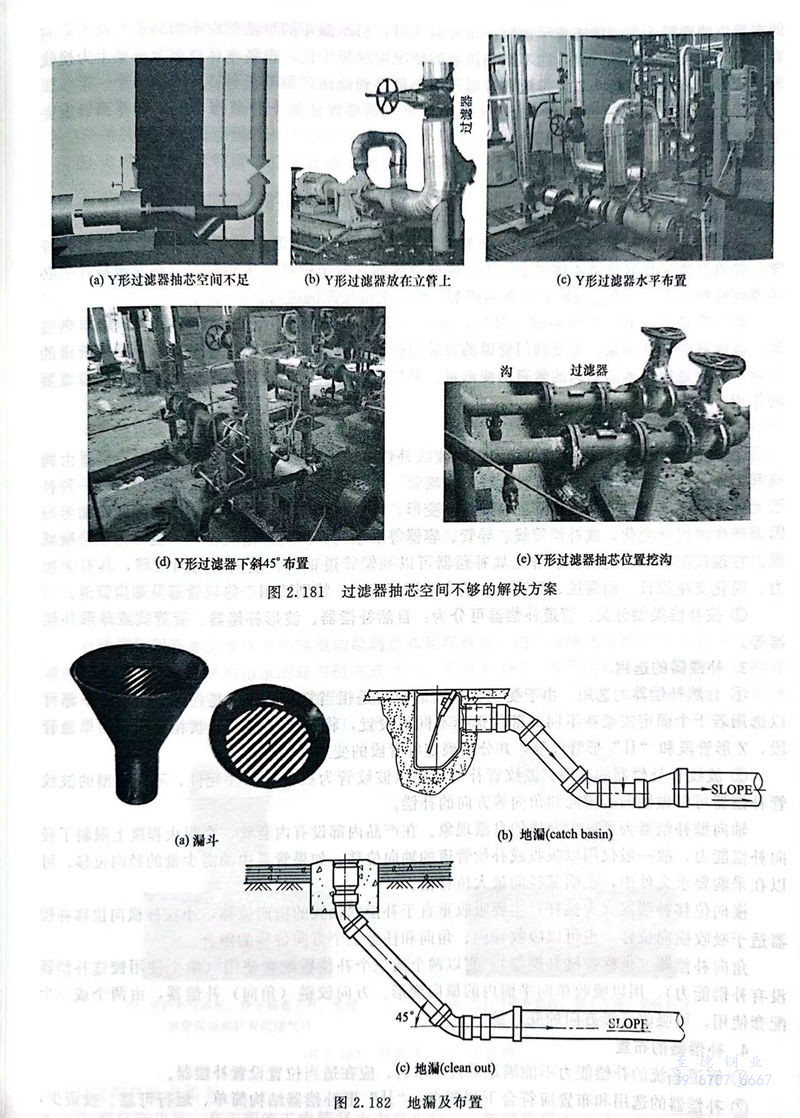

  如圖2.181（a）所示(shi)，某泵入口(kou)管(guan)線(xian)，Y形(xing)過(guo)(guo)濾器放置水平(ping)管(guan)，由于設計失誤，造(zao)成Y形(xing)過(guo)(guo)濾器距離地面(mian)偏(pian)近，Y形(xing)過(guo)(guo)濾器抽芯空間不足。

  如圖2.181（b）所示，泵入(ru)口(kou)管線(xian)，為了避免Y形過(guo)濾(lv)(lv)器抽芯空(kong)間問題，安(an)裝在(zai)了立管上，造(zao)成Y形過(guo)濾(lv)(lv)器前的閘(zha)閥手柄偏(pian)高，不(bu)宜操作(zuo)。

  如(ru)圖2.181（c）所(suo)示，為(wei)了避(bi)免Y形(xing)(xing)過(guo)濾(lv)器抽芯空間問題，Y形(xing)(xing)過(guo)濾(lv)器采用了水平布置，造成Y形(xing)(xing)過(guo)濾(lv)器過(guo)濾(lv)效果降低。

  如圖2.181（d）所示，Y形過(guo)濾(lv)器采用了向下或者傾斜(xie)角(jiao)度布置，既解(jie)決了抽芯問題(ti)，又考(kao)慮(lv)了Y形過(guo)濾(lv)器過(guo)濾(lv)效果(guo)問題(ti)。

  如圖2.181（e）所示，為了解決Y形(xing)過濾器抽芯空(kong)間問題，過濾器抽芯空(kong)間位置挖了一個地溝。
