簡(jian)單控(kong)制(zhi)(zhi)系(xi)統(tong)是由(you)被控(kong)對(dui)象(xiang)、測量(liang)元(yuan)件、變送器、控(kong)制(zhi)(zhi)期和執行(xing)器所組成的(de)單回路(lu)負(fu)反饋控(kong)制(zhi)(zhi)系(xi)統(tong)。它是最(zui)基本、最(zui)常見、應用最(zui)為廣(guang)泛(fan)的(de)控(kong)制(zhi)(zhi)系(xi)統(tong)。

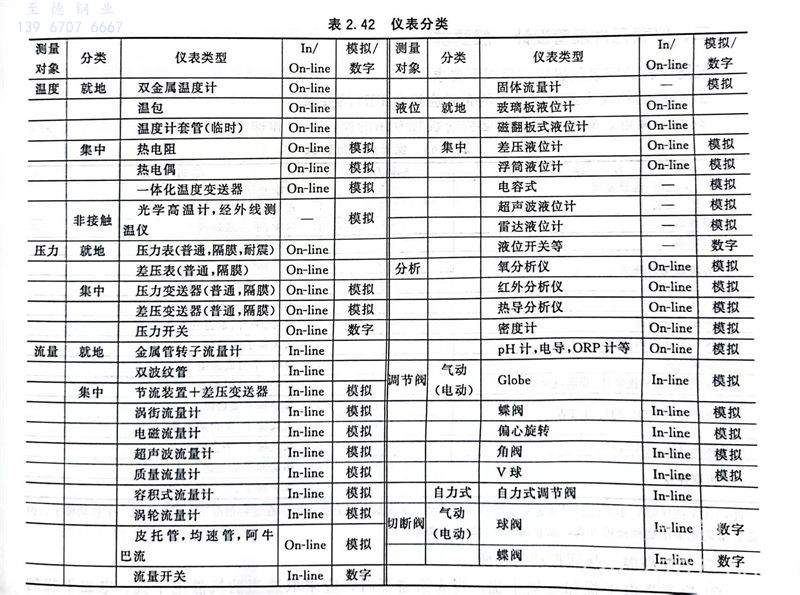

  按(an)(an)測量的工藝參數(shu)分(fen)(fen)(fen)(fen)為(wei)(wei)：溫度、壓力、流量、液(ye)位、分(fen)(fen)(fen)(fen)析(xi)儀(yi)(yi)表(biao)。按(an)(an)操作需要(yao)分(fen)(fen)(fen)(fen)為(wei)(wei)：就(jiu)地、遠傳類(lei)儀(yi)(yi)表(biao)。按(an)(an)控(kong)制要(yao)求分(fen)(fen)(fen)(fen)為(wei)(wei)：調節閥、切(qie)斷閥等。按(an)(an)儀(yi)(yi)表(biao)使用(yong)能(neng)源分(fen)(fen)(fen)(fen)為(wei)(wei)：氣動(dong)(dong)(dong)、電動(dong)(dong)(dong)和(he)液(ye)動(dong)(dong)(dong)儀(yi)(yi)表(biao)（較(jiao)少(shao)用(yong)）。按(an)(an)儀(yi)(yi)表(biao)信號分(fen)(fen)(fen)(fen)為(wei)(wei)：模(mo)擬(ni)儀(yi)(yi)表(biao)、數(shu)字(zi)儀(yi)(yi)表(biao)。按(an)(an)儀(yi)(yi)表(biao)安裝位置分(fen)(fen)(fen)(fen)為(wei)(wei)：In-line（在管(guan)(guan)道里）、On-line（在管(guan)(guan)道上）儀(yi)(yi)表(biao)。具體(ti)見表(biao)2.42。

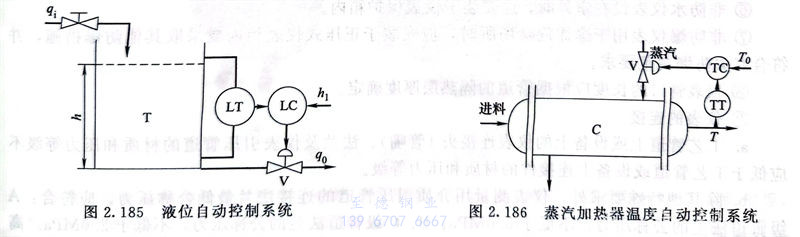

  如圖(tu)2.185所示，一(yi)(yi)個液(ye)位(wei)自(zi)動(dong)調節系統(tong)，液(ye)體儲罐(guan)（T）作(zuo)為被控(kong)(kong)對象(xiang)、一(yi)(yi)個液(ye)位(wei)變送器(qi)(qi)(qi)（LT），一(yi)(yi)個液(ye)位(wei)控(kong)(kong)制(zhi)器(qi)(qi)(qi)（LC）和一(yi)(yi)個執(zhi)行(xing)(xing)器(qi)(qi)(qi)（V）組成一(yi)(yi)個簡單的(de)(de)控(kong)(kong)制(zhi)系統(tong)，通過(guo)執(zhi)行(xing)(xing)器(qi)(qi)(qi)的(de)(de)開度(du)變化(hua)調節輸出量(liang)qo的(de)(de)量(liang)值大小，從而實現儲罐(guan)液(ye)面穩定(ding)，保(bao)持在一(yi)(yi)定(ding)范(fan)圍(wei)內。一(yi)(yi)般情況(kuang)下，液(ye)位(wei)變送器(qi)(qi)(qi)（LT）和執(zhi)行(xing)(xing)器(qi)(qi)(qi)（V）屬于配管設計(ji)范(fan)圍(wei)。

  如圖2.186所(suo)示，一(yi)個蒸汽加熱(re)器(qi)(qi)作為被控(kong)(kong)對(dui)象（C）、一(yi)個溫度(du)變送器(qi)(qi)（TT）、一(yi)個溫度(du)控(kong)(kong)制器(qi)(qi)（TC）和(he)一(yi)個蒸汽流(liu)量控(kong)(kong)制閥作為執行器(qi)(qi)（V）組成(cheng)一(yi)個蒸汽加熱(re)器(qi)(qi)溫度(du)自(zi)動控(kong)(kong)制系統。

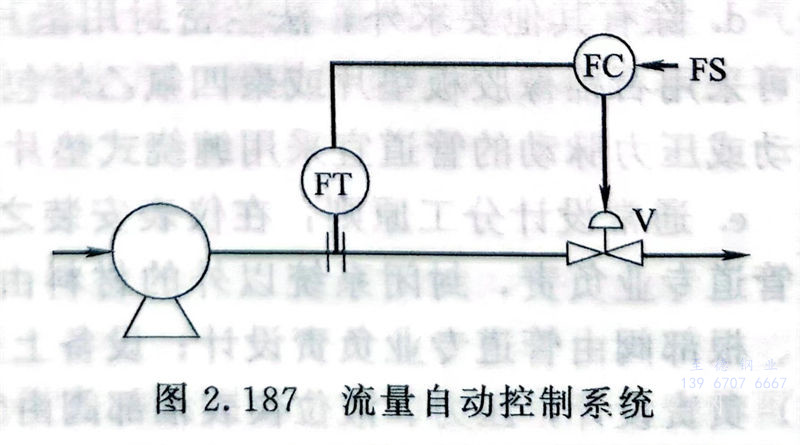

  如圖(tu)2.187所示(shi)，是(shi)一個流(liu)(liu)量(liang)自動(dong)控(kong)制(zhi)系，其中，管理(li)系統作為(wei)被控(kong)對象、一個流(liu)(liu)量(liang)計（FT）、一個流(liu)(liu)量(liang)控(kong)制(zhi)器（FC）和一個流(liu)(liu)量(liang)控(kong)制(zhi)閥作為(wei)執行器。

工(gong)程應(ying)用：不明白儀表控制基本原理造成(cheng)的配管(guan)設計錯誤(wu)

  儲(chu)罐（T）的(de)(de)直徑(jing)40m，某配管(guan)設計(ji)人，因不清(qing)楚(chu)基本的(de)(de)儀(yi)表控制原理，把(ba)液(ye)位變(bian)送(song)器(qi)(qi)（LT）和執行器(qi)(qi)（V）分別布置在了(le)儲(chu)罐的(de)(de)兩側(ce)，造成液(ye)位變(bian)送(song)器(qi)(qi)（LT）和執行器(qi)(qi)（V）距離偏遠，無法連(lian)接的(de)(de)設計(ji)錯誤。
