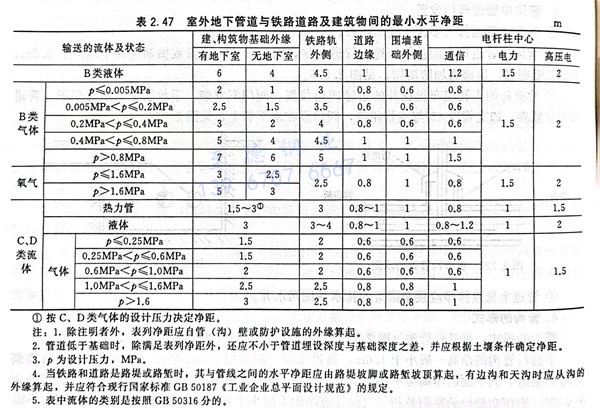

室外地下管道(dao)與鐵路(lu)道(dao)路(lu)及建筑物間的最小水平凈距見表(biao)2.47。

①. 按(an)C、D類氣(qi)體的設計壓力決(jue)定(ding)凈距。

   注：1. 除注明者外(wai)，表列凈距(ju)應自管（溝）壁(bi)或防(fang)護設施的外(wai)緣算起。

         2. 管(guan)道(dao)低于基礎(chu)時，除滿足表列凈(jing)距(ju)(ju)外(wai)，還應(ying)不小于管(guan)道(dao)埋設深度與基礎(chu)深度之(zhi)差，并應(ying)根(gen)據(ju)土(tu)壤條件確定凈(jing)距(ju)(ju)。

         3. p為設計壓力，MPa。

         4. 當(dang)鐵路(lu)和(he)道路(lu)是路(lu)堤或路(lu)塹時(shi)，其與(yu)管線之間的(de)水平凈距應(ying)由路(lu)堤坡腳或路(lu)塹坡頂算起，有邊(bian)溝和(he)天溝時(shi)應(ying)從(cong)溝的(de)外緣算起，并應(ying)符合現行國(guo)家標(biao)準(zhun)GB50187《工業企業總平面(mian)設計規范》的(de)規定。

         5. 表中流體的(de)(de)類別是(shi)按(an)照GB50316分的(de)(de)。

工程應(ying)用：某裝(zhuang)置埋地(di) RTR管道的設(she)計

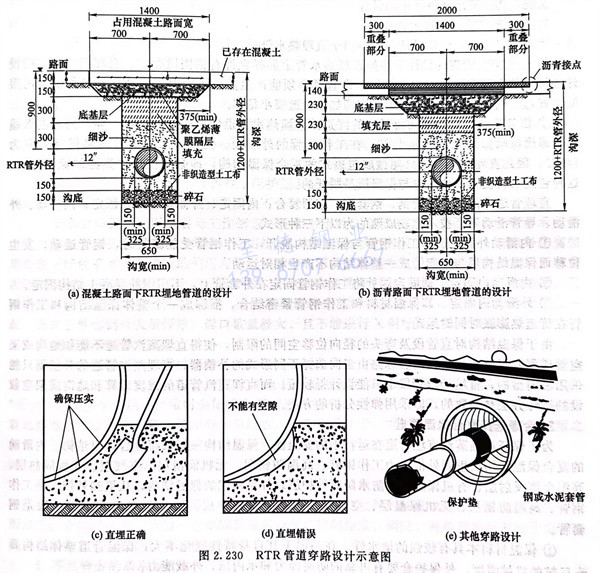

     某裝置(zhi)埋地RTR管道需要(yao)穿(chuan)越混(hun)凝土(tu)路(lu)面和(he)瀝青路(lu)面，最大允許埋設(she)覆土(tu)深度取決于回填土(tu)的(de)顆粒(li)及RTR管子(zi)本(ben)身，可參(can)考(kao)AWWAM45設(she)計要(yao)求，見(jian)圖2.230。

工(gong)程應用(yong)：管(guan)溝內可燃(ran)介(jie)質(zhi)管(guan)道的配管(guan)設計(ji)

    某裝置(zhi)(zhi)(zhi)的(de)甲醇介(jie)(jie)質需要收(shou)集到DN2000的(de)管(guan)道(dao)(dao)內(nei)，這根管(guan)道(dao)(dao)設(she)計溫度為-15.8～80℃，設(she)計壓力為0.8MPa，管(guan)線長(chang)度200m。為了(le)滿足(zu)工藝(yi)的(de)高(gao)(gao)度要求，需要布置(zhi)(zhi)(zhi)在(zai)(zai)地(di)面以(yi)(yi)下，采用(yong)管(guan)溝(gou)內(nei)布置(zhi)(zhi)(zhi)，再用(yong)細沙直埋，以(yi)(yi)避免危險介(jie)(jie)質在(zai)(zai)溝(gou)內(nei)聚集，引起(qi)事故。在(zai)(zai)溝(gou)底設(she)置(zhi)(zhi)(zhi)混(hun)(hun)凝土管(guan)墩以(yi)(yi)支撐甲醇管(guan)道(dao)(dao)，在(zai)(zai)管(guan)道(dao)(dao)中間位置(zhi)(zhi)(zhi)設(she)置(zhi)(zhi)(zhi)固定支架。管(guan)溝(gou)的(de)頂部高(gao)(gao)出地(di)面300mm，并(bing)覆(fu)蓋混(hun)(hun)凝土板(ban)，避免雨水等(deng)進入溝(gou)內(nei)。
