一、管廊管道配管設(she)計的一般要求(qiu)
①. 管(guan)廊上進(jin)出裝(zhuang)置的(de)管(guan)道方(fang)位和標高應與相(xiang)鄰(lin)裝(zhuang)置或全廠性管(guan)廊協調。
②. 對于(yu)分期(qi)建(jian)設的裝置(zhi)，管(guan)(guan)道布置(zhi)應符合分期(qi)建(jian)設的要求，如(ru)管(guan)(guan)廊上(shang)總(zong)管(guan)(guan)的端點(dian)采用(yong)法蘭連接或(huo)設置(zhi)切(qie)斷閥(fa)門。
③. 全(quan)廠性管(guan)廊或管(guan)墩(dun)上（包(bao)括穿越管(guan)涵）應留有(you)10％～30％的裕(yu)量，并(bing)考慮其載荷(he)。裝置管(guan)廊宜(yi)留有(you)10％～20％的裕(yu)量，并(bing)考慮其載荷(he)。
管(guan)(guan)廊(lang)上大口(kou)徑管(guan)(guan)子(zi)(zi)(zi)可以排(pai)在(zai)管(guan)(guan)廊(lang)兩側靠近(jin)柱(zhu)子(zi)(zi)(zi)位(wei)置(zhi)，小管(guan)(guan)排(pai)在(zai)中間(jian)。管(guan)(guan)廊(lang)宜(yi)有10％～30％的(de)(de)預(yu)留空間(jian)，需要(yao)根據(ju)具體項目估計(ji)。如(ru)果預(yu)留的(de)(de)為大口(kou)徑管(guan)(guan)子(zi)(zi)(zi)，則空余的(de)(de)位(wei)置(zhi)在(zai)靠近(jin)柱(zhu)子(zi)(zi)(zi)的(de)(de)管(guan)(guan)廊(lang)一側，而(er)不是中間(jian)預(yu)留，如(ru)果預(yu)留空間(jian)管(guan)(guan)子(zi)(zi)(zi)口(kou)徑未知，可中間(jian)空余。
④. 大(da)直徑管(guan)(guan)(guan)(guan)道(dao)(dao)宜靠近管(guan)(guan)(guan)(guan)廊柱子布置(zhi)(zhi)，小(xiao)直徑、氣(qi)體管(guan)(guan)(guan)(guan)道(dao)(dao)和公用物料管(guan)(guan)(guan)(guan)道(dao)(dao)宜布置(zhi)(zhi)在(zai)管(guan)(guan)(guan)(guan)廊的中(zhong)間。大(da)直徑管(guan)(guan)(guan)(guan)道(dao)(dao)盡量靠近管(guan)(guan)(guan)(guan)廊柱子布置(zhi)(zhi)，有利于管(guan)(guan)(guan)(guan)廊的結構設計，經濟合理。

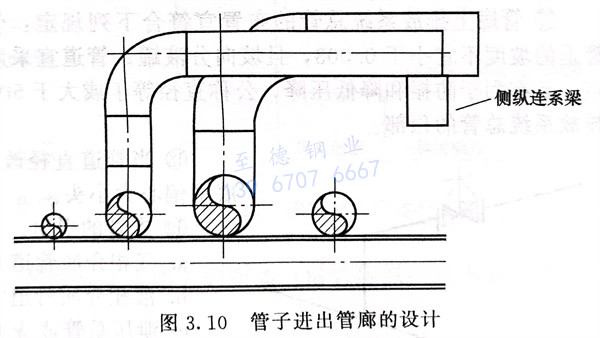

⑤. 需要熱補償(chang)的管(guan)道宜布置(zhi)在管(guan)廊(lang)一側，便于集中設置(zhi)“II”形補償(chang)器。管(guan)子在進出管(guan)廊(lang)時，宜統(tong)一標高，并在管(guan)廊(lang)的側縱(zong)連系梁(liang)上(shang)統(tong)一支撐(cheng)，見圖(tu)3.10。

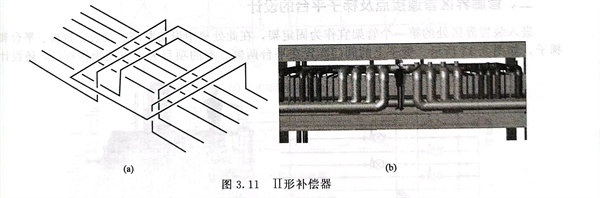

高溫管(guan)道(dao)(dao)的(de)(de)“II”形補(bu)(bu)償(chang)器(qi)(qi)應(ying)(ying)設在兩個(ge)固定架的(de)(de)中間。當有兩根以(yi)上高溫管(guan)道(dao)(dao)時，補(bu)(bu)償(chang)器(qi)(qi)應(ying)(ying)盡可(ke)能(neng)套著布(bu)置(zhi)(zhi)，且補(bu)(bu)償(chang)量大的(de)(de)管(guan)道(dao)(dao)布(bu)置(zhi)(zhi)在外側(ce)，如圖3.11所示。為不影響(xiang)其他管(guan)道(dao)(dao)的(de)(de)布(bu)置(zhi)(zhi)，補(bu)(bu)償(chang)器(qi)(qi)應(ying)(ying)高出1000mm以(yi)上（或根據項目(mu)實際情況確定）。在補(bu)(bu)償(chang)器(qi)(qi)的(de)(de)兩側(ce)應(ying)(ying)設導向架。
⑥. 采用II形補償器(qi)的液相、氣液相、蒸汽管道(dao)應設置(zhi)放凈管。
⑦. 介質操作(zuo)溫度(du)等于或(huo)高于250℃的管(guan)道宜布(bu)置(zhi)在上層(ceng)；布(bu)置(zhi)在下層(ceng)的介質操作(zuo)溫度(du)等于或(huo)高于250℃的管(guan)道可布(bu)置(zhi)在外側，但不應與液化烴(jing)管(guan)道相鄰(lin)。
⑧. 蒸汽、裝置空氣、氮氣、儀表(biao)空氣等公用物料(liao)管道(dao)及工藝(yi)氣體管道(dao)宜布置在上(shang)層。
⑨. 液化(hua)烴和腐(fu)蝕性(xing)介(jie)(jie)(jie)質管(guan)道(dao)(dao)宜(yi)布(bu)(bu)置在下(xia)層(ceng)，但(dan)腐(fu)蝕性(xing)介(jie)(jie)(jie)質管(guan)道(dao)(dao)不(bu)應布(bu)(bu)置在電動機的(de)正(zheng)上方。低(di)溫介(jie)(jie)(jie)質管(guan)道(dao)(dao)宜(yi)布(bu)(bu)置在下(xia)層(ceng)。液化(hua)烴和腐(fu)蝕性(xing)介(jie)(jie)(jie)質管(guan)道(dao)(dao)布(bu)(bu)置在下(xia)層(ceng)，一旦(dan)發生泄(xie)漏(lou)，不(bu)會(hui)影響到管(guan)廊(lang)上的(de)其他管(guan)道(dao)(dao)，減小(xiao)事故(gu)的(de)危害。
⑩. 低溫介(jie)質(zhi)管(guan)道(dao)(dao)(dao)、液(ye)化(hua)烴管(guan)道(dao)(dao)(dao)和其他應(ying)(ying)避免受熱(re)(re)的管(guan)道(dao)(dao)(dao)不應(ying)(ying)布置(zhi)在熱(re)(re)介(jie)質(zhi)管(guan)道(dao)(dao)(dao)的正上方或與不保溫的熱(re)(re)介(jie)質(zhi)管(guan)道(dao)(dao)(dao)相鄰布置(zhi)。
?. 工藝管道應(ying)根據(ju)兩端(duan)所連(lian)接設備管口的標高(gao)可布置在上層(ceng)或下層(ceng)，以便做到“步(bu)步(bu)低”或“步(bu)步(bu)高(gao)”。
?. 氫氣管(guan)道與其他管(guan)道共架敷設或(huo)分層布(bu)置時，氫氣管(guan)道宜布(bu)置在(zai)外(wai)側并在(zai)上層。
?. 電(dian)纜槽(cao)架和儀表槽(cao)架宜(yi)布(bu)(bu)置在上層，以便于分(fen)層管理。槽(cao)架的(de)附近(jin)或(huo)正下方不應布(bu)(bu)置有熱影響的(de)管道(dao)。
?. 氧(yang)氣(qi)管(guan)(guan)道(dao)與可(ke)(ke)(ke)燃氣(qi)體(ti)、可(ke)(ke)(ke)燃液(ye)體(ti)管(guan)(guan)道(dao)共架敷設時(shi)(shi)應布置(zhi)(zhi)在一側，不宜布置(zhi)(zhi)在可(ke)(ke)(ke)燃氣(qi)體(ti)、可(ke)(ke)(ke)燃液(ye)體(ti)管(guan)(guan)道(dao)的(de)正(zheng)上(shang)方或正(zheng)下方；平行布置(zhi)(zhi)時(shi)(shi)凈(jing)距不應小(xiao)于500mm，交叉布置(zhi)(zhi)時(shi)(shi)凈(jing)距不應小(xiao)于250mm。當管(guan)(guan)道(dao)采用(yong)焊接(jie)(jie)連接(jie)(jie)結構并無閥門時(shi)(shi)，平行布置(zhi)(zhi)時(shi)(shi)凈(jing)距可(ke)(ke)(ke)取(qu)250mm。兩類管(guan)(guan)道(dao)之間宜用(yong)公用(yong)工程管(guan)(guan)道(dao)隔開。GB50160《石油(you)化工企業設計防火規范(fan)》和GB 50316《工業金屬管(guan)(guan)道(dao)設計規范(fan)》也是這樣規定(ding)的(de)。
?. 管(guan)道上的(de)閥門、法蘭或活接頭應靠近管(guan)廊梁(liang)布置。
?. 管(guan)廊上(shang)有坡度(du)(du)要求的管(guan)道，可采取(qu)調整管(guan)托(tuo)高度(du)(du)、管(guan)托(tuo)上(shang)加(jia)型鋼(gang)(gang)或鋼(gang)(gang)板(ban)上(shang)加(jia)墊枕等措施。
?. 管(guan)廊(lang)上(shang)排(pai)(pai)放(fang)系統總管(guan)的布置(zhi)宜(yi)符合下列規定：管(guan)道(dao)宜(yi)布置(zhi)在管(guan)廊(lang)的頂(ding)層或柱子上(shang)方；管(guan)道(dao)的坡(po)度不宜(yi)小于0.003，且坡(po)向(xiang)分液罐；管(guan)道(dao)宜(yi)采用自然補償的方式；考慮到兩(liang)相流(liu)的特點，且有利(li)于防振和降低(di)壓降，公(gong)稱直徑等于或大于50mm的支(zhi)管(guan)，應(ying)順介質流(liu)向(xiang)45°斜接至排(pai)(pai)放(fang)系統總管(guan)的頂(ding)部。
?. 當(dang)管道直徑改變時(shi)，為保持管底(di)標高一致，應采用底(di)平偏心大小頭。
?. 支管的引出。
a. 氣相介質管道宜從總管上部引(yin)出(chu)。
b. 液相介質管道宜(yi)從總管下部引(yin)出。
c. 泄壓總管(guan)或火炬總管(guan)上(shang)的支管(guan)應順介質流(liu)向與總管(guan)成(cheng)45°斜接。

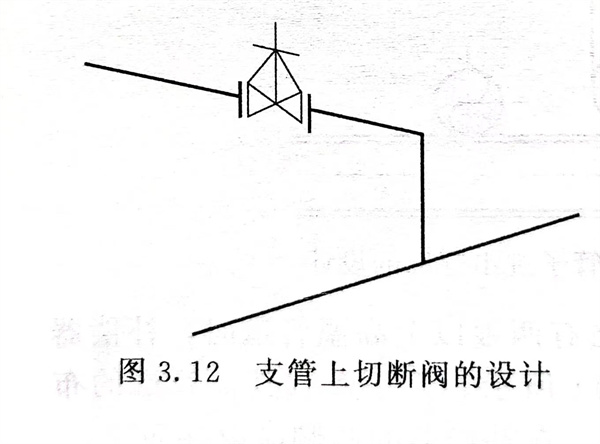

d. 支管上若(ruo)安(an)裝切斷(duan)閥(fa)時，閥(fa)門應安(an)裝在靠近主管的水平段上，見圖3.12。
二、管廊界區管道接點(dian)及梯子(zi)平臺(tai)的設計

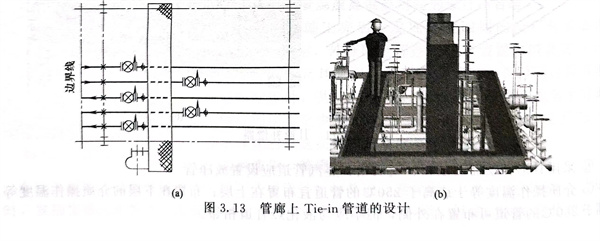

進入裝置(zhi)界區處(chu)的(de)第一(yi)個管架宜作(zuo)為固定架，在此處(chu)集中設切斷(duan)閥(fa)、儀表、盲板、平臺和梯(ti)子(zi)，如(ru)圖(tu)3.13所示。管子(zi)上的(de)閥(fa)門(men)布置(zhi)在平臺兩側。有的(de)項目為了方便操作(zuo)閥(fa)門(men)，還設計了閥(fa)門(men)伸長桿。
界(jie)區閥門(men)附近(jin)一般有排凈閥門(men)，有的項(xiang)目為了(le)便于(yu)操作(zuo)維護這些閥門(men)，在這一跨(kua)管廊管道底部(bu)通(tong)鋪了(le)箅子板(ban)。
