一、管廊管道支吊架設計(ji)一般要求


  ①. 管(guan)廊上管(guan)道(dao)支架(jia)的間距,受到管(guan)廊結(jie)構的梁(liang)及柱間距的限(xian)制。小(xiao)管(guan)道(dao)支架(jia)需要在(zai)次梁(liang)上作(zuo)支撐(cheng)。對于大直徑管(guan)道(dao)只(zhi)需在(zai)主梁(liang)上支撐(cheng)就夠了(le)。


  ②. 管(guan)廊(lang)上(shang)敷設有坡度(du)的管(guan)道(dao),可通過調整(zheng)管(guan)托(tuo)下加(jia)型鋼或鋼板墊枕的辦(ban)法(fa)來實現。對于放(fang)空氣體總管(guan)(或去火(huo)炬(ju)總管(guan))宜布置在管(guan)廊(lang)柱子的上(shang)方(fang),以便于調整(zheng)標高。


二、管(guan)廊管(guan)道固定架設(she)計的注意點


  ①. 一般應在柱子軸線的(de)主梁上設(she)置,不(bu)要設(she)在次梁上。


  ②. 盡量使固定(ding)架兩側的推力(li)相差(cha)不(bu)要(yao)過大(da)。

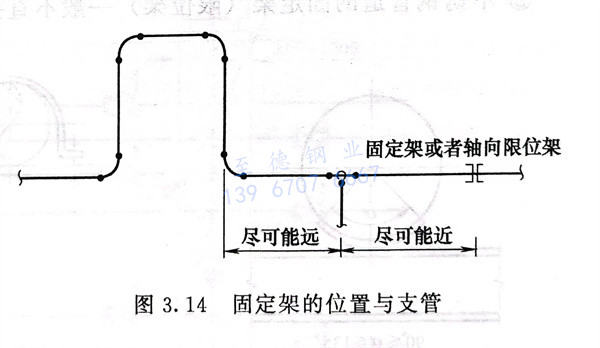

  ③. 管廊上不應(ying)(ying)在應(ying)(ying)力或位移(yi)量較(jiao)大(da)處連接支(zhi)(zhi)管,支(zhi)(zhi)管附近應(ying)(ying)設固(gu)定架(或軸向限位架),如(ru)圖3.14所示(shi)。




三、管廊管道導向架設計的注意點(dian)


  ①. 導向(xiang)架的(de)間距與對應的(de)軸(zhou)向(xiang)力及管(guan)徑有(you)關。


  ②. 有橫(heng)向引(yin)出管道的接點時,導向架與(yu)接點或彎(wan)頭的距離(沿管廊縱向)不宜太近,應使管道有一定的柔性。

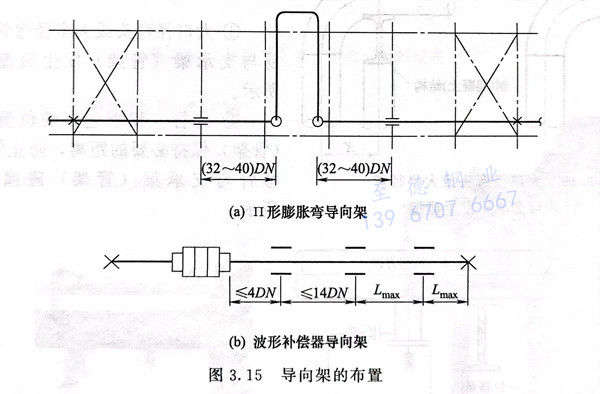

  ③. “II”形(xing)膨(peng)脹彎附近(jin)導向架的設(she)置(zhi)及(ji)波形(xing)補償(chang)器附近(jin)導向架的設(she)置(zhi)見(jian)圖(tu)3.15。

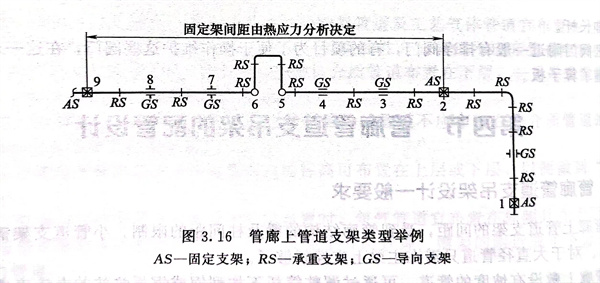

  ④. 設(she)有(you)“II”形膨脹(zhang)彎時,如圖3.16所示,4點(dian)(dian)及(ji)6~7點(dian)(dian)的(de)距離要適當(dang),可按柔性分析決定,同時考慮(lv)管(guan)(guan)道的(de)橫向位(wei)移不至于太大,1~22點(dian)(dian)之(zhi)間管(guan)(guan)道應有(you)充(chong)分的(de)柔性。




四、管廊(lang)上不銹(xiu)鋼管道管架(jia)的設計(ji)

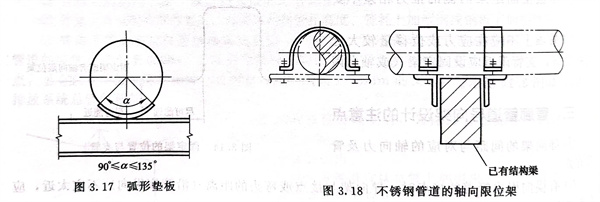

 ①. 管廊上管道的支承時,對于奧(ao)氏(shi)體不銹(xiu)鋼裸管,宜在支點處的管道底部焊與管道材質相同的弧形墊板或墊橡膠板,見圖3.17。




  ②. 不(bu)銹鋼管道的固定架(限位架)一般不直接焊到管道上,如圖3.18所示。


五、管廊(lang)上(shang)管道(dao)支架(jia)易碰撞的位(wei)置

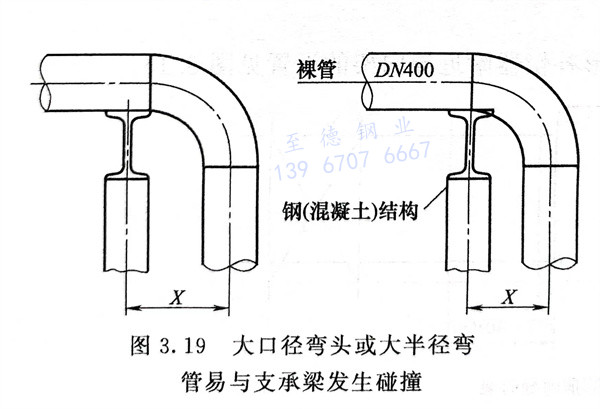

  ①. 大(da)口徑(jing)彎頭或大(da)半(ban)徑(jing)彎管在(zai)梁拐彎時(shi),易與支承梁(管架)發生碰(peng)撞,如圖3.19所示。

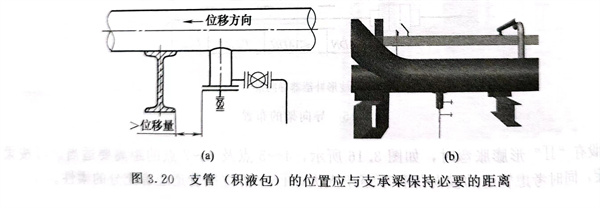

  ②. 支管(guan)(積液(ye)包(bao))的(de)位(wei)置應與支承梁(liang)(管(guan)架)保持(chi)必(bi)要的(de)距離,防止管(guan)子(zi)發生熱位(wei)移(yi)后(hou)與支承梁(liang)(管(guan)架)碰撞,如圖3.20所(suo)示。




六、管廊上(shang)管道支吊架需開長圓孔(kong)的位(wei)置

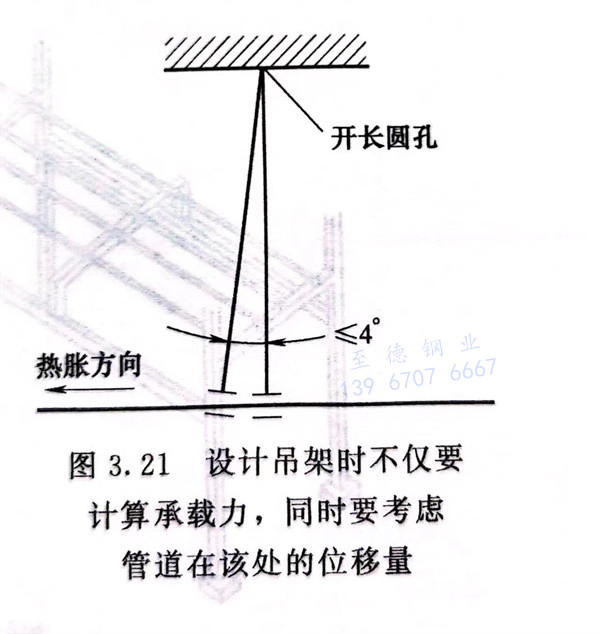

  設(she)計吊(diao)架(jia)時(shi)不僅要計算承載力(li),同時(shi)要考慮管(guan)道在該處的位移(yi)量,如(ru)果吊(diao)桿的位移(yi)過(guo)大,使得吊(diao)桿傾斜(xie)超過(guo)4°,應該在吊(diao)桿的生根部位設(she)置(zhi)長圓孔,如(ru)圖3.21所示。




七(qi)、管道出裝置界(jie)區前管架的設(she)計

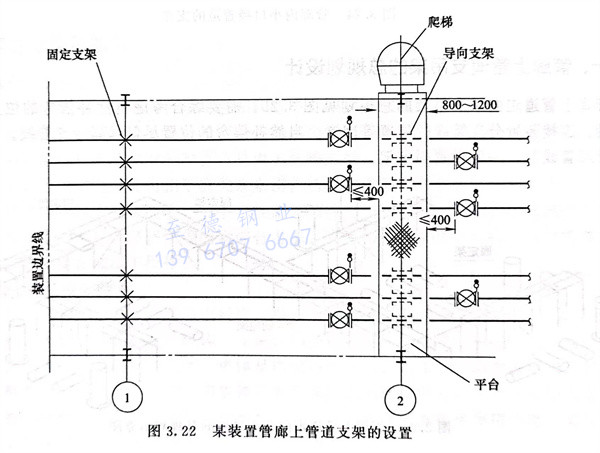

  管道出裝置(zhi)(zhi)界區前需要設(she)置(zhi)(zhi)固定架(jia)(jia)。保護界區內(nei)閥(fa)門和法蘭連接位置(zhi)(zhi)的受(shou)力(li)安全。同時固定架(jia)(jia)界區內(nei)、外(wai)兩(liang)側的設(she)計單位可(ke)以(yi)分(fen)別(bie)計算(suan)應力(li),互(hu)相不干(gan)涉,見圖3.22。




八(ba)、易被(bei)扭彎的(de)側縱連(lian)系梁計算

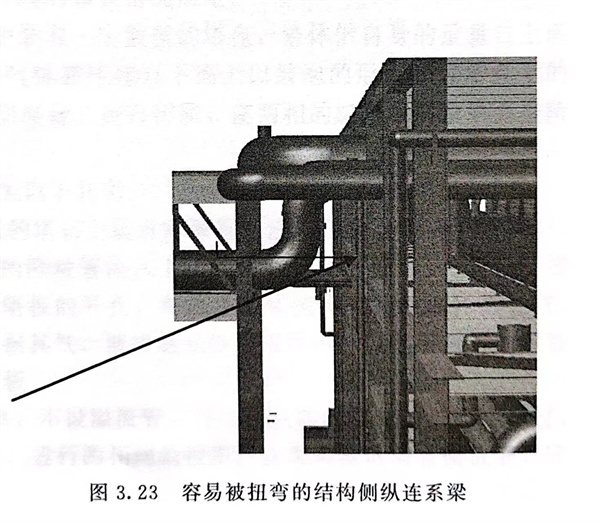

  結構側(ce)縱連(lian)系(xi)(xi)梁(liang)(liang)經(jing)常被管道的(de)(de)支架扭彎(wan),如圖3.23中箭頭所示的(de)(de)鋼梁(liang)(liang)。某工程(cheng)約定管道符合標準M(力矩)<7.5B(kN·mm)的(de)(de)可(ke)以不向結構專業提轉(zhuan)矩條件,不會(hui)產生扭彎(wan)的(de)(de)現象,其中Br為結構側(ce)縱連(lian)系(xi)(xi)梁(liang)(liang)翼(yi)緣寬度(du)。




九、管廊內(nei)小(xiao)口(kou)徑管道的支撐

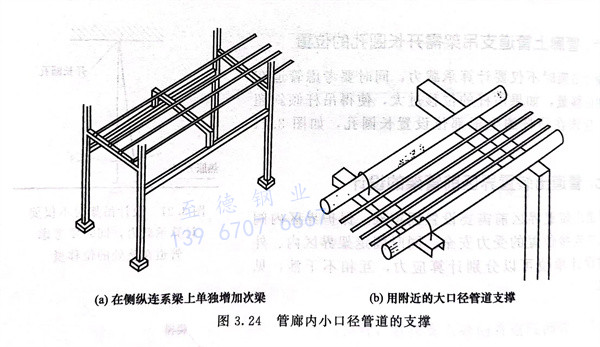

  管廊的(de)主橫梁間距(ju)較大,小口徑管道的(de)最(zui)大允許跨距(ju)較小,為(wei)了滿足(zu)小口徑管道的(de)支撐(cheng)可以采取圖3.24所示結構。





十、管廊上管道支吊架(jia)的總規(gui)劃設計

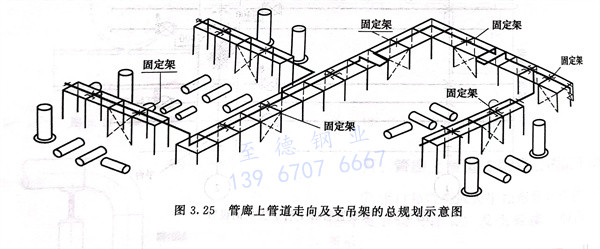

  管(guan)廊上管(guan)道走向(xiang)及支(zhi)吊架的(de)總(zong)規劃見圖3.25,需(xu)要綜合考慮自(zi)(zi)然補償彎(wan)的(de)位置(zhi)(zhi)、固定架的(de)位置(zhi)(zhi)、連接裝置(zhi)(zhi)分支(zhi)管(guan)線(xian)(xian)的(de)位置(zhi)(zhi)等因素。自(zi)(zi)然補償彎(wan)的(de)位置(zhi)(zhi)盡量遠離分支(zhi)管(guan)線(xian)(xian)。裝置(zhi)(zhi)管(guan)線(xian)(xian)連接主(zhu)管(guan)廊管(guan)線(xian)(xian)前,一般設置(zhi)(zhi)固定架。
