1. 公稱壓力（nominal pressure，PN）

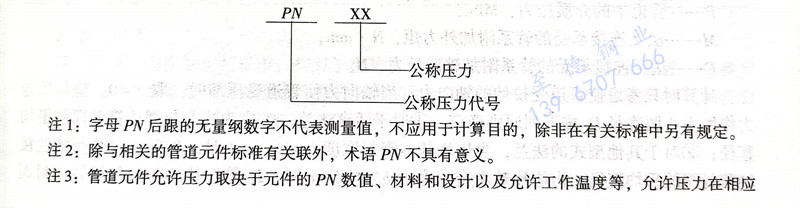

  不銹鋼管道組成件的公稱壓力一般表示管道組成件在規定溫度下的最大許用壓力。目前，國內外管道組成件的公稱壓力已經標準化，各國不銹鋼管道元件公稱壓力雖然不同，但基本上可分為兩個系列，即美洲系列和歐洲系列。PN與管道系統元件的力學性能和尺寸特性相關，用于參考的字母和數字組合的標識。它由字母PN和后跟無因次量綱的數字組成。公稱壓力標記示例：

PN 公稱壓力 、XX 公稱壓力代號

注1：字母PN后跟的無量(liang)綱數(shu)字不代表測量(liang)值(zhi)，不應用于計算目的，除非在有關(guan)標準中另有規定(ding)。

注2：除(chu)與相關的(de)不銹(xiu)鋼管道元件標準(zhun)有關聯外，術語PN不具有意義(yi)。

注3：不銹鋼管道元件(jian)(jian)允(yun)許壓(ya)力(li)取決于(yu)元件(jian)(jian)的PN數值、材料和設計(ji)以及允(yun)許工作溫(wen)度(du)等，允(yun)許壓(ya)力(li)在相應標準的壓(ya)力(li)溫(wen)度(du)等級表中給出。

注4：具有同(tong)樣PN和DN數值的所有管道元件同(tong)與(yu)其相(xiang)(xiang)配的法蘭應具有相(xiang)(xiang)同(tong)的配合尺(chi)寸。

PN、Class 與實際壓力的關(guan)系詳(xiang)細講述見本書第五章(zhang)。

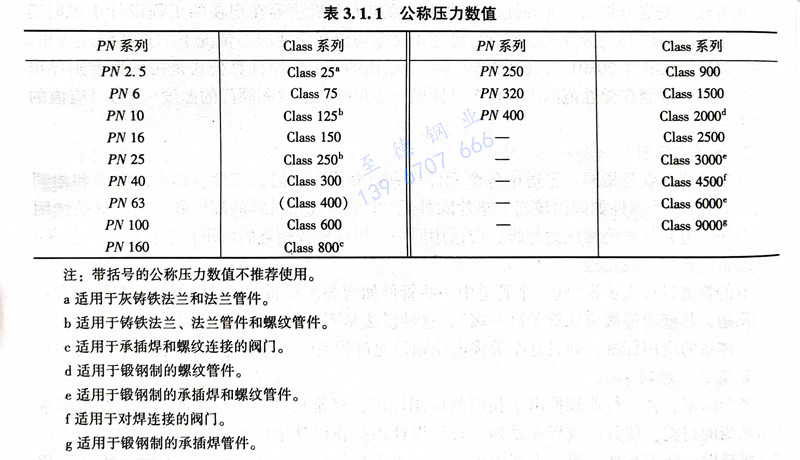

ISO 7268（管道(dao)元件(jian) 公(gong)稱(cheng)(cheng)壓(ya)力的定義）介(jie)紹了公(gong)稱(cheng)(cheng)壓(ya)力。國內標準GB／T 1048《管道(dao)元件(jian)公(gong)稱(cheng)(cheng)壓(ya)力》規定的公(gong)稱(cheng)(cheng)壓(ya)力系列見表3.1.1。

注：帶(dai)括號的公(gong)稱壓力(li)數值不(bu)推薦使用。

a 適(shi)用于灰鑄鐵法蘭(lan)和法蘭(lan)管件。

b 適用于鑄鐵法蘭、法蘭管件和(he)螺紋管件。

c 適用于承插焊(han)和(he)螺紋(wen)連接的閥門。

d 適用于鍛鋼(gang)制的螺(luo)紋管件。

e 適用于鍛鋼制的承插(cha)焊和(he)螺紋管件。

f 適用于對焊(han)連接的閥門(men)。

g 適用于鍛(duan)鋼制的承插(cha)焊(han)管(guan)件。

2. 公稱壓力等級的確定

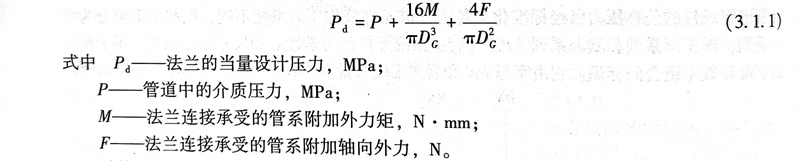

  一條(tiao)管(guan)道(dao)(dao)(dao)中如(ru)果(guo)同時(shi)(shi)含有(you)兩個或兩個以上不(bu)同溫度(du)-壓(ya)力(li)(li)(li)(li)表(biao)的(de)(de)(de)不(bu)同標(biao)準(zhun)，應(ying)逐(zhu)一核對(dui)使它(ta)們均(jun)得到滿足。管(guan)道(dao)(dao)(dao)系(xi)(xi)統在(zai)熱態下(xia)工(gong)(gong)作時(shi)(shi)，各不(bu)銹鋼管(guan)道(dao)(dao)(dao)元件會(hui)因熱膨脹(zhang)而發生(sheng)(sheng)變形和位(wei)移，當(dang)這個變形和位(wei)移受到阻(zu)礙時(shi)(shi)，會(hui)產生(sheng)(sheng)附加位(wei)移載荷(he)。由于這個附加載荷(he)與管(guan)系(xi)(xi)的(de)(de)(de)空間走向和支架的(de)(de)(de)設(she)計有(you)關，因此又(you)叫(jiao)管(guan)系(xi)(xi)力(li)(li)(li)(li)。當(dang)管(guan)道(dao)(dao)(dao)元件承(cheng)受管(guan)系(xi)(xi)力(li)(li)(li)(li)后，應(ying)將它(ta)折算(suan)成當(dang)量設(she)計壓(ya)力(li)(li)(li)(li)來校核管(guan)道(dao)(dao)(dao)所需要的(de)(de)(de)公稱壓(ya)力(li)(li)(li)(li)，因為(wei)一般的(de)(de)(de)法蘭標(biao)準(zhun)給出的(de)(de)(de)溫度(du)-壓(ya)力(li)(li)(li)(li)等級對(dui)應(ying)值都是僅考慮內壓(ya)作用時(shi)(shi)的(de)(de)(de)對(dui)應(ying)值。當(dang)法蘭同時(shi)(shi)承(cheng)受內壓(ya)和管(guan)系(xi)(xi)力(li)(li)(li)(li)作用時(shi)(shi)，其當(dang)量設(she)計壓(ya)力(li)(li)(li)(li)可按式（3.1.1）計算(suan)。附加荷(he)載的(de)(de)(de)計算(suan)詳細講述(shu)見《管(guan)道(dao)(dao)(dao)應(ying)力(li)(li)(li)(li)分析與工(gong)(gong)程應(ying)用》一書。

  計算時(shi)只考慮使(shi)管道受拉伸的(de)軸向(xiang)力。當(dang)軸向(xiang)力使(shi)管道受壓縮時(shi)，取(qu)。墊(dian)(dian)片(pian)壓緊力作(zuo)用中心圓直(zhi)(zhi)徑(jing)(jing)Dc按(an)下(xia)列原則確定：①對于(yu)(yu)活套法(fa)蘭(lan)，Dc應為法(fa)蘭(lan)與(yu)翻邊接(jie)觸(chu)面(mian)(mian)的(de)平(ping)均直(zhi)(zhi)徑(jing)(jing)；②對于(yu)(yu)其他型(xing)式的(de)法(fa)蘭(lan)，當(dang)墊(dian)(dian)片(pian)基(ji)本密(mi)(mi)封寬度(du)m時(shi)，Dc等(deng)于(yu)(yu)墊(dian)(dian)片(pian)與(yu)法(fa)蘭(lan)接(jie)觸(chu)密(mi)(mi)封面(mian)(mian)的(de)平(ping)均直(zhi)(zhi)徑(jing)(jing)；當(dang)墊(dian)(dian)片(pian)基(ji)本密(mi)(mi)封寬度(du)m時(shi)，D6等(deng)于(yu)(yu)墊(dian)(dian)片(pian)與(yu)法(fa)蘭(lan)接(jie)觸(chu)密(mi)(mi)封面(mian)(mian)的(de)外徑(jing)(jing)減去墊(dian)(dian)片(pian)有效密(mi)(mi)封寬度(du)b的(de)2倍。

3. 管道的級(ji)別

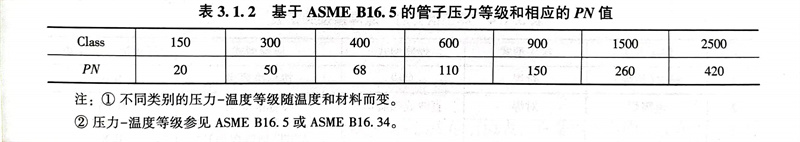

  管(guan)(guan)道(dao)(dao)的(de)(de)級(ji)(ji)別一般由最弱的(de)(de)受壓單(dan)元的(de)(de)壓力-溫度等(deng)級(ji)(ji)來確定，不銹(xiu)鋼管(guan)(guan)道(dao)(dao)中最弱的(de)(de)單(dan)元可能是(shi)低材質(zhi)或低等(deng)級(ji)(ji)的(de)(de)管(guan)(guan)件(jian)。表3.1.2是(shi)基(ji)于ASME B16.5和PN等(deng)級(ji)(ji)命名的(de)(de)標(biao)準(zhun)管(guan)(guan)子(zi)的(de)(de)等(deng)級(ji)(ji)的(de)(de)劃分。管(guan)(guan)道(dao)(dao)的(de)(de)等(deng)級(ji)(ji)也可由其他的(de)(de)ASME標(biao)準(zhun)來劃分，例(li)如(ru)：ASME B16.1、B16.3、B16.24、B16.42。

注：①. 不(bu)同類別的壓力-溫(wen)度(du)等(deng)級隨溫(wen)度(du)和材(cai)料而(er)變。

      ②. 壓力-溫度等級參(can)見 ASME B16.5或ASME B16.34。

  ASME系(xi)列的公(gong)稱壓(ya)力(li)（PN）表(biao)示(shi)等(deng)級(ji)(ji)的命名(ming)，PN以bar為單位表(biao)示(shi)壓(ya)力(li)等(deng)級(ji)(ji)的近似(si)值(zhi)(zhi)，114.5psi（100kPa）。不(bu)同公(gong)稱壓(ya)力(li)值(zhi)(zhi)之間，PN等(deng)級(ji)(ji)數值(zhi)(zhi)不(bu)能(neng)反映其(qi)比(bi)例關系(xi)，不(bu)1bar=14.5psi(100kPa)過Class數值(zhi)(zhi)卻將此關系(xi)反映了出來(lai)。因此，用(yong)Class數值(zhi)(zhi)來(lai)表(biao)示(shi)等(deng)級(ji)(ji)。
